H2EDGM-5.0 Leiterplatten-Klemmenblock-Steckverbinder für elektrische Verbindungen
Marke: HOMNECKS
Das mit höchster Präzision gefertigte Gehäuse besteht aus flammhemmendem PA66-Material und garantiert so eine hervorragende Feuerbeständigkeit. Ergänzend dazu sind die Metallkomponenten fachmännisch aus vernickeltem Kupfer hergestellt, was dem Anschluss eine außergewöhnliche elektrische Leitfähigkeit verleiht.
Art.-Nr :
H2EDGM-5.0Bestellung (MOQ) :
T/TProduktherkunft :
ChinaFarbe :
green ,we can also make other color if meet moqDer Leiterplatten-Klemmenblock H2EDGM-5.0 ist ein Hochleistungs-Steckverbinder für Leiterplattenanwendungen, die sichere und zuverlässige Verbindungen erfordern. Dank des 5,0-mm-Rasters lässt er sich einfach installieren und bietet gleichzeitig eine hohe Leitfähigkeit. Dadurch eignet er sich ideal für den Einsatz in der Industrie, der Automobilbranche und der Unterhaltungselektronik.
Dieses hochmoderne, steckbare Leiterplattenterminal erfüllt nicht nur die anspruchsvollsten Industriestandards, sondern überzeugt auch anspruchsvolle Kunden, die in ihren Elektronikprojekten Wert auf Zuverlässigkeit und Langlebigkeit legen. Dank unseres höchsten Qualitätsanspruchs und unserer Professionalität garantieren wir Ihnen, dass unser Terminal Ihre Erwartungen übertreffen und Ihr Unternehmen zu neuen Erfolgen führen wird.
Weit verbreitet in Schaltschränken, mechanischen Anlagen und Automatisierungssystemen zur Verbindung von Strom- und Signalleitungen.
Ideal für automobile Elektroniksysteme, einschließlich Leuchten, Sensoren und Leistungsmodule.
Geeignet für eine Vielzahl von Haushaltsgeräten und elektronischen Geräten, die zuverlässige Leiterplattenverbindungen benötigen.
Wird für elektrische Verbindungen in Solarmodulen, Wechselrichtern und Batteriemanagementsystemen verwendet.
Gewährleisten Sie die Stabilität der elektrischen Verbindungen in Haushaltsgeräten, Sicherheitssystemen und Kommunikationsgeräten.
Typ: Schraubklemmenblock für Leiterplatten
Pole:
| 2-poliger Klemmenblock | 3-poliger Klemmenblock | 4-poliger Klemmenblock | 5-poliger Klemmenblock | 6-poliger Klemmenblock | 7-poliger Klemmenblock |
| 8-poliger Klemmenblock | 9-poliger Klemmenblock | 10-poliger Klemmenblock | 11-poliger Klemmenblock | 12-poliger Klemmenblock | 13-poliger Klemmenblock |
| 14-poliger Klemmenblock | 15-poliger Klemmenblock | 16-poliger Klemmenblock | 17-poliger Klemmenblock | 18-poliger Klemmenblock | 19-poliger Klemmenblock |
| 20-poliger Klemmenblock | 21-poliger Klemmenblock | 22-poliger Klemmenblock | 23-poliger Klemmenblock | 24-poliger Klemmenblock |
| Gehäuse | PA66, UL94V-0 |
| Kontakt | Phosphorbronze |
| Klemme | Messing, vernickelt |
| Schrauben | M2.5/M3 Stahl, verzinkt (Preis auf Anfrage) |
| Käfig | vernickelt |
| Nennspannung | UL IEC 300 V 320 V |
| Nennstrom | 15 A 20 A |
| Kontaktwiderstand | 20 mΩ |
| Isolationswiderstand | 500 MΩ/DC 500 V |
| Drahtbereich | 28-12AWG |
| Stehspannung | Wechselstrom 2500 V/1 Min. |
| Temperaturbereich | -40℃~ +105℃ |
| MAX Löten | +250, für 5 Sek. |
| Drehmoment | 0,5 Nm (5,1 kgf·cm) |
| Streifenlänge | Isolationswiderstand 6-7 mm |
☑ Geeignet für verschiedene Steckdosentypen, das Gerätedesign ist hochflexibel
☑ Die Anforderungen an die Schlüsselung können erfüllt werden
☑ Universelle Installationsmethode, geeignet für verschiedene Situationen
Wir wählen hochwertiges und sicheres Verpackungsmaterial, um sicherzustellen, dass Ihre Bestellung während des Transports nicht beschädigt wird.
Folgende Handelsbedingungen sind akzeptabel: EXW, FOB, CFR, CIF.

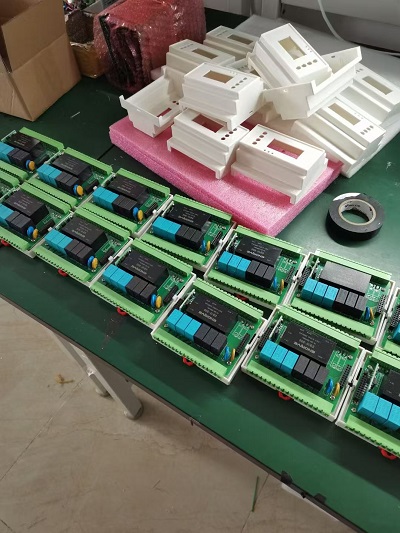

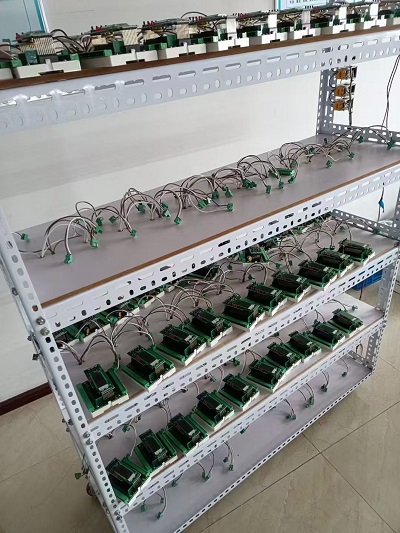

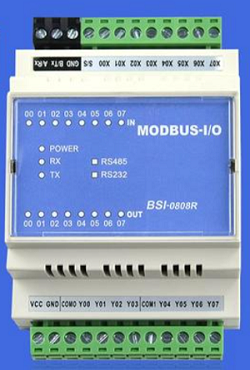

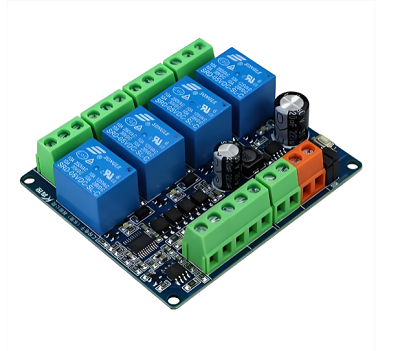

1. Bewegungssteuerung 2. Drehstromzähler 3. Mikrocomputer-Schutzvorrichtung 4. Elektrische Ausrüstung
5. Automatisierungsanlagen 6. Sicherheitsanlagen 7. IoT-Geräte
A: Dieser Stecker verfügt über Montageflansche auf beiden Seiten.
Flansche befestigen den Stecker mit Schrauben an Gehäuse- oder Leiterplattenhalterungen.
Die mechanische Belastung durch das Kabelziehen wirkt auf den Flansch, nicht auf die Lötstellen.
Es eignet sich für Signal- und Niedrigleistungsschaltungen in Schaltschränken.
Zur Wartung können Sie ganze Kabelbäume abklemmen.
Es ist nicht nötig, jeden einzelnen Anschlusspunkt neu zu verkabeln.
Typische Anwendungsbereiche sind SPS-E/A-Anschlüsse, Sensor- und Kleinaktoranschlüsse.
A: Typische Nennwerte: 300 V, 10‐12 A pro Kontakt gemäß IEC- und UL-Normen.
Kompatible Drahtgrößen: 0,5‐2,5 mm² massive oder litzenförmige Leiter.
Feindrähtige Litzen benötigen Aderendhülsen für einen stabilen Kontakt.
Schließen Sie keine Hochleistungsmotorstromkreise an diesen Stecker an.
Rückmeldungen vor Ort zeigen, dass die meisten Verbindungsfehler auf eine mangelhafte Kabelvorbereitung und nicht auf Bauteildefekte zurückzuführen sind.
A: Viele Monteure ziehen die Flanschbefestigungsschrauben zu fest an.
Zu hohes Drehmoment kann das Kunststoffgehäuse beschädigen oder die Montagehalterungen verziehen.
Achten Sie darauf, dass die Flanschflächen plan auf den Montageflächen aufliegen.
Entgraten Sie die Befestigungslöcher aus Metall. Scharfe Grate erzeugen versteckte Spannungen am Flansch.
Den Stecker niemals mit Gewalt in den Stecker drücken.
Durch zu starke Krafteinwirkung können Stifte verbogen oder die Verriegelungsstruktur beschädigt werden.
Prüfen Sie nach der Paarung, ob die Biegungen fest sitzen. Sie sollten ein deutliches Einrasten spüren.
A: Ein Rastermaß von 5,0 mm ist Industriestandard, daher passen die Teile möglicherweise auch mechanisch.
Die Flanschabmessungen, die Stiftdicke und der Federdruck variieren jedoch je nach Marke.
Bei Paarungen verschiedener Marken kann es nach Gehäusevibrationen und Temperaturschwankungen zu zeitweiligem Kontakt kommen.
Für in Serie gefertigte Gehäuse sollten aufeinander abgestimmte Steckerleisten von einem einzigen Lieferanten verwendet werden.
Falls eine markenübergreifende Kombination zwingend erforderlich ist, sollten vor der Serienproduktion Vibrations- und Temperaturwechseltests durchgeführt werden.
A: Prüfen Sie beim Wareneingang die Flanschbefestigungslöcher auf Verformungen.
Prüfen Sie die Stifte auf Verbiegungen oder Verformungen. Verbogene Stifte führen zu unvollständigem Stecken.
Prüfen Sie, ob die Entriegelung einwandfrei funktioniert.
Bei der Inbetriebnahme des Schaltschranks sollte jedes verdrahtete Kabel einem leichten Zugtest unterzogen werden.
Prüfen Sie, ob die Zugkraft vom Flansch und nicht von den Lötstellen aufgenommen wird.
Metallspäne dürfen nicht in die Kontaktkammern gelangen.
