Die Klemme eignet sich für verschiedene Drahtdurchmesser, unterstützt ein- und mehradrige Drähte und ist einfach zu installieren und zu warten. Es findet breite Anwendung in der industriellen Steuerungstechnik, bei Beleuchtungsanlagen, Stromversorgungssystemen, Kommunikationsgeräten und Haushaltsgeräten.
Art.-Nr :
H15EDGKN-3.5Zahlung :
T/TProduktherkunft :
ChinaFarbe :
green ,we can also make other color if meet moqDieser Schraubklemmenstecker mit 3,81 mm Rastermaß für Leiterplatten zeichnet sich durch seine kompakte Bauweise aus und eignet sich für die Verdrahtung verschiedenster elektronischer Leiterplatten. Er ist aus hochwertigen Materialien gefertigt und gewährleistet so hervorragende elektrische Eigenschaften und mechanische Stabilität. Die Klemme fixiert die Drähte mit Schrauben, wodurch eine feste Verbindung hergestellt und Lockerungen sowie Kontaktprobleme effektiv verhindert werden. Sie ist besonders geeignet für den Einsatz in Umgebungen mit Vibrationen.
Der Anschlussabstand von 3,81 mm ermöglicht eine kompaktere Verdrahtung und spart effektiv Platz auf der Leiterplatte. Die Pins bestehen aus verzinntem Kupfer, das eine gute Leitfähigkeit und Korrosionsbeständigkeit aufweist und somit einen dauerhaft stabilen Betrieb gewährleistet. Das Gehäuse ist aus flammhemmendem Kunststoff gefertigt, beständig gegen hohe Temperaturen und Stöße und erfüllt die Sicherheitsanforderungen für industrielle Anwendungen.
Typ: Schraubklemmenblock für Leiterplatten
Pole:
| 2-poliger Klemmenblock | 3-poliger Klemmenblock | 4-poliger Klemmenblock | 5-poliger Klemmenblock | 6-poliger Klemmenblock | 7-poliger Klemmenblock |
| 8-poliger Klemmenblock | 9-poliger Klemmenblock | 10-poliger Klemmenblock | 11-poliger Klemmenblock | 12-poliger Klemmenblock | 13-poliger Klemmenblock |
| 14-poliger Klemmenblock | 15-poliger Klemmenblock | 16-poliger Klemmenblock | 17-poliger Klemmenblock | 18-poliger Klemmenblock | 19-poliger Klemmenblock |
| 20-poliger Klemmenblock | 21-poliger Klemmenblock | 22-poliger Klemmenblock | 23-poliger Klemmenblock | 24-poliger Klemmenblock |
| Gehäuse | PA66, UL94V-0 |
| Schrauben | Stahl M2.0, verzinkt, -"-Nut |
| Kontakt | Kupferlegierung, verzinnt |
| Klemme | Kupferlegierung, verzinnt |
| Nennspannung | UL IEC 300 V 250 V |
| Nennstrom | 8A 7A |
| Kontaktwiderstand | 20 mΩ (MAX) |
| Isolationswiderstand | 500 MΩ/DC 500 V |
| Spannungsfestigkeit | Wechselstrom 1500 V/1 Min. |
| Drahtbereich | 28-16 AWG |
| Temperaturbereich | -40℃~ +105℃ |
| MAX Löten | +250, für 5 Sek. |
☑ Geeignet für verschiedene Steckdosentypen, das Gerätedesign ist hochflexibel
☑ Die Anforderungen an die Schlüsselung können erfüllt werden
☑ Universelle Installationsmethode, geeignet für verschiedene Situationen
Wir wählen hochwertiges und sicheres Verpackungsmaterial, um sicherzustellen, dass Ihre Bestellung während des Transports nicht beschädigt wird.
Folgende Handelsbedingungen sind akzeptabel: EXW, FOB, CFR, CIF.

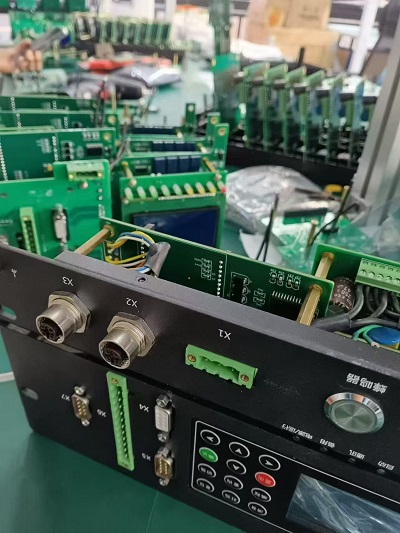

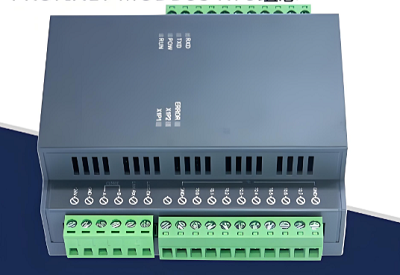

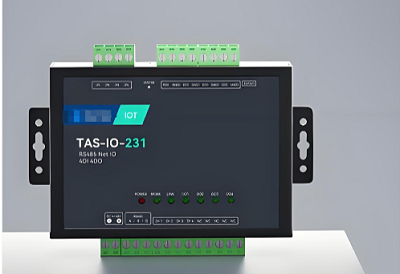

1. Bewegungssteuerung 2. Drehstromzähler 3. Mikrocomputer-Schutzvorrichtung 4. Elektrische Ausrüstung
5. Automatisierungsanlagen 6. Sicherheitsanlagen 7. IoT-Geräte

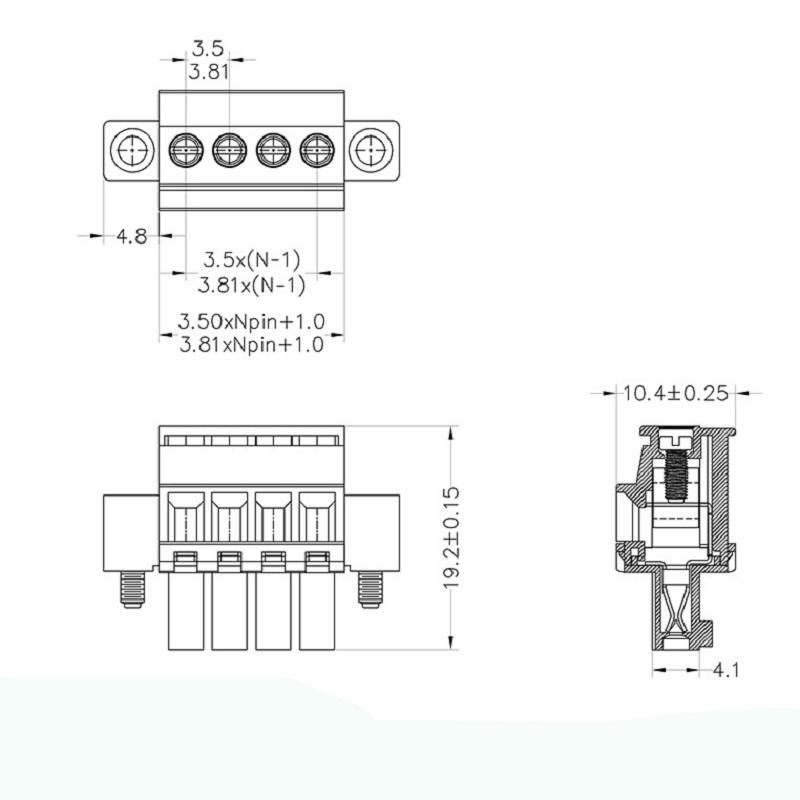

A: Dies ist ein gerader Durchgangsstecker mit seitlichen Montageflanschen.
Flansche fixieren den Stecker mit Schrauben am Chassis oder an Metallhalterungen.
Die Zugkräfte des Kabels werden auf den Flansch übertragen, nicht auf die Lötverbindungen.
Eine gerade Anordnung mit einem Winkel von 180 Grad eignet sich gut für die vertikale Verdrahtung in Gehäusen.
Es wird häufig für SPS-E/A-, Sensor- und kleine Aktorsignalkreise verwendet.
Für eine schnelle Wartung können die kompletten Kabelbäume abgezogen werden.
Es ist für Niederspannungssignalkreise ausgelegt, nicht für Hochleistungsmotorlasten.
A: Typische Nennwerte: 300 V, 8‐10 A pro Kontakt gemäß IEC- und UL-Normen.
Kompatibel mit 0,5‐1,5 mm² massiven oder litzenförmigen Leitern.
Feinlitzige Drähte benötigen Aderendhülsen für einen zuverlässigen Kontakt.
Schließen Sie keine Hochleistungsmotorstromkreise an diesen Stecker an.
Rückmeldungen vor Ort zeigen, dass die meisten Verbindungsfehler auf eine unsachgemäße Kabelvorbereitung und nicht auf Bauteildefekte zurückzuführen sind.
A: Viele Monteure ziehen die Flanschbefestigungsschrauben zu fest an.
Zu hohes Drehmoment kann das Kunststoffgehäuse beschädigen oder die Montagehalterungen verformen.
Stellen Sie sicher, dass die Flanschflächen plan auf den Montageflächen aufliegen.
Entgraten Sie die Befestigungslöcher aus Metall. Scharfe Grate erzeugen versteckte mechanische Spannungen.
Den Stecker niemals mit Gewalt in die Stiftleiste drücken. Zu viel Kraft verbiegt die Pins oder beschädigt die Verriegelungsmechanismen.
Prüfen Sie nach der Paarung, ob die Verbindung vollständig sitzt. Sie sollten ein deutliches Einrasten spüren.
Um Beschädigungen der Lötstellen zu vermeiden, ziehen Sie die Kabel nicht direkt am Steckergehäuse.
A: Ein Rastermaß von 3,81 mm ist Industriestandard, daher passen die Teile möglicherweise auch mechanisch.
Die Dicke der Stifte, die Kontakttiefe, die Flanschabmessungen und der Federdruck variieren jedoch je nach Marke.
Durch die Verwechslung verschiedener Marken kann es nach Gehäusevibrationen und Temperaturschwankungen zu zeitweiligem Kontakt kommen.
Für in Serie gefertigte Gehäuse sollten aufeinander abgestimmte Steckerleisten von einem einzigen Lieferanten verwendet werden.
Falls eine markenübergreifende Kombination unvermeidbar ist, sollten vor der Serienproduktion Vibrations- und Temperaturwechseltests durchgeführt werden.
A: Prüfen Sie die Pins an den eingehenden Chargen auf Geradheit. Verbogene Pins verursachen unvollständige Steckverbindungen und instabile Signale.
Prüfen Sie die Flanschbefestigungslöcher auf Verformungen.
Prüfen Sie das Ein- und Ausrasten des Steckers auf reibungslose Funktion ohne Blockieren.
Führen Sie während der Inbetriebnahme des Schaltschranks Zugversuche an jedem einzelnen Kabel durch.
Prüfen Sie, ob der Flansch die Kabelspannung aufnimmt und nicht die Lötstellen.
