5,08-mm-Steckklemmenblock für industrielle Anwendungen

Frage 1: Wo eignen sich offene, gerade Stiftleisten mit 5,08 mm Durchmesser am besten für den Einsatz in Leiterplatten für Gehäuse?

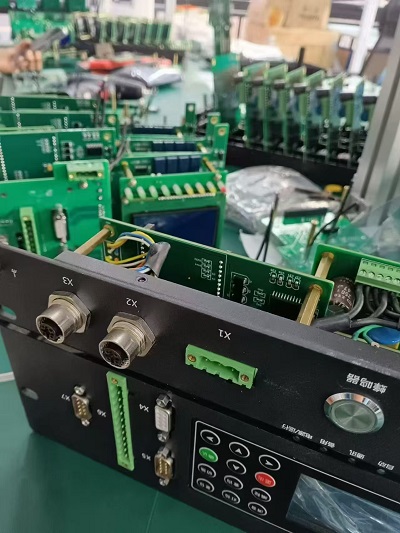

A: Offene Stiftleisten werden direkt auf die Leiterplatte gelötet. Der Rasterabstand von 5,08 mm bietet ausreichend Kriechstrecke für Schaltungen mit höheren Signalstärken oder geringer Leistung. Ingenieure verwenden sie für SPS-E/A-Karten, Relaismodule und die interne Verdrahtung von Schaltschränken. Das offene Gehäuse ermöglicht eine einfache Sichtprüfung der Verdrahtung nach der Montage.

Frage 2: Welche Drahtgrößen passen zu diesen 5,08 mm offenen geraden Stiftklemmen?
A: Standardausführungen unterstützen Leiterquerschnitte von 0,2–2,5 mm². Massive Drähte lassen sich problemlos einführen. Bei Litzenleitungen müssen die einzelnen Adern vor dem Einführen fest verdrillt werden. Dadurch werden lose Kupferlitzen vermieden, die beim Verdrahten von Schaltschränken Kurzschlüsse verursachen können.

Frage 3: Auf welche Lötprobleme sollten wir beim Montieren von offenen geraden Stiftklemmen achten?
A: Die Pins beim Löten nicht überhitzen. Zu viel Hitze verformt das Kunststoffgehäuse und schwächt die Kontaktfedern. Die Lötzeit pro Pin begrenzen und die Pin-Ausrichtung nach dem Löten überprüfen. Schiefe Pins verhindern ein reibungsloses Stecken in der Fertigungslinie.

Frage 4: Sind 5,08 mm offene gerade Stiftleisten mit Steckern anderer Hersteller mit dem gleichen Rastermaß kompatibel?
A: Sie haben zwar den gleichen Stiftabstand von 5,08 mm, aber Stiftstärke, Gehäuseöffnung und Verriegelungsfunktionen unterscheiden sich je nach Hersteller. Markenübergreifende Kompatibilität kann nicht garantiert werden. Testen Sie daher immer Muster als Prototypen, bevor Sie größere Gehäusebestellungen aufgeben.

Frage 5: Welche kritischen Spezifikationen sollten Ingenieure vor der Auswahl dieser Terminals überprüfen?
A: Prüfen Sie zuerst die Nennspannung und den Nennstrom. Vergewissern Sie sich, dass die Isolierung flammhemmend ist und die Stiftlänge der Dicke Ihrer Leiterplatte entspricht.
