In erster Linie spielen die verwendeten Materialien der Reihenklemmen eine entscheidende Rolle für deren Gesamtqualität. Das Isoliergehäuse sollte aus flammhemmendem technischem Kunststoff bestehen, während die leitfähigen Komponenten aus Kupferlegierungsmaterialien bestehen sollten. Denn das Kunststoff-Isoliermaterial und die leitfähigen Komponenten haben direkten Einfluss auf die Qualität der Reihenklemme und bestimmen deren Isolations- und Leitfähigkeitsfunktionen.Darüber hinaus ist auch der Produktionsprozess der Reihenklemmen von entscheidender Bedeutung. Wenn der Produktionsprozess nicht dem Standard entspricht, die Gewindeverarbeitung nicht ordnungsgemäß durchgeführt wird und das Drehmoment nicht innerhalb der Spezifikationen liegt, verliert die Klemmenleiste ihre Fähigkeit, Drähte effektiv anzuschließen.Darüber hinaus ist auch das Aussehen der Reihenklemmen wichtig. A hochwertiger Klemmenblock Sie sollten nicht nur den funktionalen Anforderungen genügen, sondern auch optisch ansprechend aussehen. Eine gut gestaltete Klemmenleiste kann beim Benutzer einen positiven Eindruck hinterlassen und das gesamte Benutzererlebnis verbessern.Zusammenfassend lässt sich sagen, dass es bei hochwertigen Reihenklemmen wichtig ist, die verwendeten Materialien, den Produktionsprozess und das Gesamtdesign des Produkts zu berücksichtigen, um optimale Leistung und Zuverlässigkeit zu gewährleisten.
Bei der Verwendung von Leiterplatten-Anschlussklemmenblöcken für Verdrahtungsanwendungen müssen die folgenden Vorsichtsmaßnahmen beachtet werden:1. Stellen Sie immer sicher, dass die Stromversorgung ausgeschaltet ist, bevor Sie mit der Verkabelung beginnen. Versuchen Sie niemals, unter Spannung an den Klemmenblöcken zu arbeiten. Wenn Sie nicht sicher sind, ob der Strom ausgeschaltet ist, überprüfen Sie dies mit einem Spannungsprüfer. Darüber hinaus ist es ratsam, verschiebbare Knöpfe an den Klemmenblöcken oder Schaltern auszutauschen, wenn sie abgenutzt sind, um die Gefahr eines Stromschlags zu vermeiden.2. Stellen Sie beim Anschluss an die Stromquelle sicher, dass ein PVC-Kabelkanal für die Kabelführung installiert wird. Vermeiden Sie es, Drähte lose herunterhängen zu lassen, ohne dass sie ordnungsgemäß an Halterungen oder Stromschienen abgestützt oder befestigt werden.3. Achten Sie beim Anschluss an den Schaltkasten auf die Länge der Kabel. Es wird empfohlen, die Kabellängen in einem angemessenen Bereich zu halten und sie ordnungsgemäß durch Kabelkanäle zu verlegen. Vermeiden Sie es, die Drähte zur Befestigung direkt in die Schalter zu stecken.Durch Befolgen dieser Vorsichtsmaßnahmen können Sie einen sicheren und effizienten Betrieb des gewährleisten Leiterplattenklemmen. Wenn Sie weitere Fragen haben oder Hilfe benötigen, können Sie sich gerne an uns wenden.
Dieser Klemmenblock besteht hauptsächlich aus einem männlichen Stiftleisten und einer weiblichen Buchse, was einen einfachen und sicheren Anschluss von Drähten und Kabeln ermöglicht. Eines der Hauptmerkmale unseres Steckbarer Klemmenblock ist seine Vielseitigkeit hinsichtlich der Abstandsoptionen. Wir bieten eine Vielzahl von Standardabstandsoptionen an, darunter 3,5 mm, 3,81 mm, 5,0 mm, 5,08 mm, 7,5 mm und 7,62 mm. Dies ermöglicht eine größere Flexibilität beim Entwerfen und Anpassen Ihrer elektrischen Verbindungen. Der steckbare Klemmenblock ist ein elektrisches Anschlussgerät, das speziell für das einfache Anschließen und Entfernen von Drähten entwickelt wurde. Sie bestehen in der Regel aus isolierenden Materialien und verfügen über eine steckbare Drahtanschlussfunktion, die zum sicheren Anschluss von Drähten an Leiterplatten oder andere elektronische Geräte dient. Steckbare Reihenklemmen zeichnen sich durch folgende Hauptmerkmale und Vorteile aus:1. Steckverbindung: Steckbare Klemmenblöcke ermöglichen Benutzern das einfache Einführen und Entfernen von Drähten. Sie verfügen in der Regel über einen Feder- oder Schraubmechanismus für die Drahtverbindung, was den Verbindungs- und Entfernungsprozess einfacher und schneller macht. Wenn eine Wartung, ein Austausch oder eine Reparatur erforderlich ist, kann der Draht auf diese Weise einfach entfernt und ausgetauscht werden, ohne dass Eingriffe in den gesamten Stromkreis oder die gesamte Ausrüstung erforderlich sind. 2. Flexibilität und Anpassbarkeit: Steckbare Klemmenblöcke bieten flexible Kabelverbindungsmethoden. Sie verfügen in der Regel über verstellbare Buchsen oder Verkabelungsschrauben, die je nach Kabelgröße oder Bedarf angepasst werden können und für Kabelverbindungen unterschiedlicher Spezifikationen geeignet sind. 3. Wartung und Fehlerbehebung: Steckbare Reihenklemmen spielen eine wichtige Rolle bei der Wartung und Fehlerbehebung. Durch die Steckverbindung ist es bequemer, Kabel zu überprüfen, auszutauschen oder zu reparieren, ohne eine große Anzahl von Leiterplatten oder Geräten demontieren zu müssen. 4. Kennzeichnung und Verwaltung: Steckbare Klemmenblöcke verfügen normalerweise über einen Kennzeichnungsbereich zur Kennzeichnung der an jeden Klemmenblock angeschlossenen Drähte oder Stromkreise. Dies hilft, die Verbindungen der Stromkreise zu identifizieren und zu verwalten und die Effizienz der Wartung und Fehlerbehebung zu verbessern. 5. Zuverlässigkeit und Sicherheit: Steckbare Reihenklemmen sorgen für zuverlässige elektrische Verbindungen und verfügen über gute Isolationseigenschaften. Sie gewährleisten die Stabilität und Sicherheit der Drähte während des Anschlussvorgangs und verringern so das Risiko von Verdrahtungsfehlern und Stromkreisausfällen. Kurz gesagt, steckbare Klemmenblöcke bieten eine bequeme, flexible und schnelle Möglichkeit, Drähte anzuschließen und zu entfernen. Sie eignen sich für eine Vielzahl elektronischer Geräte und Leiterplatten und bieten Komfort und Zuverlässigkeit bei Wartung, Austausch und Fehlerbehebung.Unser steckbarer Anschlussblock ist benutzerfreundlich und langlebig konzipiert und gewährleistet eine zuverlässige und langlebige Verbindung für Ihre Anwendungen. Das einfache Plug-and-Play-Design macht Installation und Wartung zum Kinderspiel und spart Ihnen Zeit und Mühe.Ganz gleich, ob Sie an einem großen Industrieprojekt oder einem kleinen Heimwerkerprojekt arbeiten, unser steckbarer Klemmenblock ist die ideale Lösung für Ihre Verkabelungsanforderungen.
Auf einer Leiterplatte sind Anschlüsse Metallstifte oder -buchsen für elektronische Komponenten oder Drähte. Sie dienen als Verbindungspunkte und stellen physikalische und elektrische Verbindungen zwischen elektronischen Bauteilen und Leiterplatten her. Hier sind einige gängige Arten von Anschlüssen auf Leiterplatten:
1. Buchsenklemmen: Buchsenklemmen sind normalerweise Löcher oder Schlitze aus Metall zum Einsetzen von Stiften elektronischer Komponenten (wie Dioden, Widerstände, integrierte Schaltkreise usw.). Buchsenklemmen können für stabile und zuverlässige Verbindungen sorgen und das Ein- und Ausstecken sowie den Austausch von Komponenten erleichtern.
2. Stiftklemmen: Stiftklemmen sind Metallstifte der elektronischen Bauteile selbst, die durch Schweißen oder Einstecken in Löcher auf der Leiterplatte verbunden werden. Sie können in verschiedenen Formen vorliegen, z. B. als gerade Stifte, oberflächenmontierte Stifte, Gehäusestifte usw., die zum Verbinden elektronischer Komponenten mit Leiterplatten verwendet werden.
3. Bolzenklemmen: Bolzenklemmen werden normalerweise zum Anschließen von Hochleistungskomponenten oder -drähten wie Motoren, Netzteilen, Widerständen usw. verwendet. Sie haben normalerweise eine Gewindestruktur, und die Drähte werden geklemmt und durch Anziehen wird eine elektrische Verbindung hergestellt Die Nuss.
4. Federkontaktklemmen: Federkontaktklemmen nutzen Federkraft, um eine feste Verbindung zu gewährleisten. Sie werden normalerweise dort eingesetzt, wo ein häufiges Ein- und Ausstecken erforderlich ist, beispielsweise bei Testpunkten oder beim Anschluss externer Geräte.
5. Flachstecker: Flachstecker ähneln Buchsenklemmen, werden jedoch meist für Hochstromanwendungen verwendet. Sie verfügen über klingenförmige Stifte, mit denen elektronische Komponenten durch Ein- und Ausstecken schnell verbunden werden können.
Unser Team hat die Steckverbinderklemmen von Homnecks ausgiebig getestet und bewertet und wir freuen uns, Ihnen mitteilen zu können, dass sie eine hervorragende Leistung und Zuverlässigkeit gezeigt haben. Die Anschlüsse haben eine außergewöhnliche Leitfähigkeit und Haltbarkeit gezeigt und gewährleisten sichere und stabile Verbindungen auf den Leiterplatten.
Darüber hinaus ist die Verwendung von Homnecks-Anschlussklemmen hat sich als unglaublich effizient und benutzerfreundlich erwiesen. Die Terminals sind einfach zu installieren und sorgen für eine sichere Verbindung, ohne dass zusätzliche Werkzeuge oder komplizierte Prozesse erforderlich sind. Dies spart nicht nur Zeit bei der Montage, sondern verringert auch das Risiko von Fehlern oder Störungen.
Die Funktion des Anschlusses besteht darin, eine zuverlässige elektrische Verbindung auf der Leiterplatte bereitzustellen, sodass elektronische Komponenten Strom und Signale von und zur Leiterplatte leiten können. Sie ermöglichen die Montage, Wartung und Prüfung von Leiterplatten und bieten Flexibilität und Komfort. Verschiedene Arten von Klemmen eignen sich für unterschiedliche Verbindungsanforderungen und werden je nach spezifischer Anwendung und Komponententyp ausgewählt.
Unter Leiterplattenklemmen versteht man elektrische Anschlussgeräte zum Anschluss an Leiterplatten (PCBs). Sie bieten eine zuverlässige und bequeme Möglichkeit zum Verbinden und Trennen von Stromkreisen und werden normalerweise zum Befestigen von Drähten oder zum Verbinden von Steckern, Steckdosen und anderen Geräten verwendet.
Es gibt viele Arten von Leiterplattenklemmen. Zu den gebräuchlichsten gehören:
1. Steckbarer Anschlussblock: Die steckbaren Leiterplatten-Anschlussblöcke sind in verschiedenen Konfigurationen erhältlich, um Ihren spezifischen Anforderungen gerecht zu werden. Zu den Haupttypen gehören männliche und weibliche Teile mit standardmäßigen Stiftabständen von 2,5 mm, 3,5 mm, 3,81 mm, 5,0 mm, 5,08 mm, 7,5 mm und 7,62 mm. Homnecks bieten Flexibilität für verschiedene Designanforderungen und Kompatibilität mit verschiedenen Systemen.
2.Schraubklemmenblock: eine praktische und effiziente Lösung für Ihre Leiterplattenbestückungsanforderungen. Unser Schraubklemmenblock kann direkt auf Ihre Leiterplatte gelötet werden und ermöglicht so einfache und sichere Kabelverbindungen. Die Schraubklemmen sorgen für eine zuverlässige und sichere Verbindung, die für schnelle und bequeme Kabelanpassungen leicht gelöst oder festgezogen werden kann.
3. Barriere-Klemmenblock: PCB-Barriere-Klemmenblock, entwickelt für Hochleistungs-Controller-Produkte, die hervorragende elektrische Eigenschaften erfordern.
Mit einem Kunststoffmaterial aus flammhemmendem PA66 und verzinnten Kupfermetallkomponenten bietet unser Barrier Terminal Block eine hervorragende elektrische Leistung. Dadurch eignet es sich ideal für Anwendungen, bei denen hohe Strom- und Spannungsanforderungen im Vordergrund stehen.
4. Federklemmen: Federklemmen verwenden Federmechanismen, um eine Stromkreisverbindung durch Klemmen von Drähten oder Anschlussstiften herzustellen. Diese Art von Terminal verfügt normalerweise über die Eigenschaften einer schnellen Verbindung und Trennung, was für Wartung und Austausch praktisch ist.
Unsere Anschlussblöcke werden aus hochwertigen Materialien hergestellt, um zuverlässige Leistung und Haltbarkeit zu gewährleisten. Sie sind für eine einfache Installation und Wartung konzipiert und eignen sich daher ideal für eine Vielzahl industrieller und gewerblicher Anwendungen.
Klemmenblöcke sind elektrische Verbindungsgeräte, mit denen Drähte in einem Stromkreis sicher miteinander oder mit elektrischen Geräten verbunden werden. Sie bestehen meist aus isolierenden Materialien und verfügen über leitfähige Anschlussstellen zum Einführen oder Anschließen von Drähten.
Homnecks-Klemmenblöcke haben die folgenden Hauptfunktionen:
1. Homnecks-Klemmenblöcke können Drahtverbindungen herstellen: Klemmenblöcke bieten einen sicheren und zuverlässigen Verbindungspunkt für Drähte. Drähte können durch Einstecken, Crimpen oder Einfädeln an Klemmenblöcke angeschlossen werden. Dies erleichtert die Wartung und den Austausch von Kabeln, wenn diese angeschlossen oder getrennt werden müssen, ohne den gesamten Stromkreis direkt zu beeinträchtigen.
2. Homnecks-Klemmenblöcke können eine Leitungsverteilung ermöglichen: Klemmenblöcke werden oft verwendet, um Strom von einem Stromkreis auf mehrere Abzweigstromkreise zu verteilen. Durch den Anschluss verschiedener Drähte an Klemmenblöcke kann der Strom aufgeteilt und verteilt werden, wodurch das Schaltungsdesign flexibler und variabler wird.
3. Homnecks-Klemmenblöcke können Isolierung und Schutz bieten: Klemmenblöcke bestehen normalerweise aus isolierenden Materialien und können elektrische Isolierung und Schutz bieten. Dies verhindert Probleme wie Kurzschlüsse und Stromschläge zwischen Drähten und verringert Unfallrisiken.
4. Homnecks-Klemmenblöcke können Kennzeichnung und Verwaltung: Klemmenblöcke verfügen normalerweise über Identifikationsbereiche, um die an jeden Klemmenblock angeschlossenen Drähte oder Schaltkreise zu kennzeichnen. Dies hilft bei der Identifizierung und Verwaltung von Stromkreisverbindungen und verbessert die Effizienz der Wartung und Fehlerbehebung.
Wir sind zuversichtlich, dass unser Homnecks-Klemmenblock die Funktionalität und Effizienz Ihrer Controller-Produkte verbessern wird. Wenn Sie Fragen haben oder mehr über unser Produkt erfahren möchten, zögern Sie nicht, uns zu kontaktieren. Wir freuen uns auf die Möglichkeit, mit Ihnen an Ihren kommenden Projekten zusammenzuarbeiten.
Was sind Klemmenblöcke?Reihenklemmen (auch Anschlussklemmen oder Klemmenverbinder genannt) sind modulare, isolierte Geräte, die den sicheren Anschluss mehrerer Drähte ermöglichen. Sie werden häufig in elektrischen Steuerungssystemen, der industriellen Automatisierung, der Gebäudeverkabelung und verschiedenen elektronischen Geräten eingesetzt. Durch die sichere und geordnete Verbindung von Schaltkreisen gewährleisten Reihenklemmen eine stabile Leistung und einfache Wartung. Haupttypen von KlemmenblöckenBei der Suche nach Klemmenblöcken möchten Benutzer oft wissen, welche Typen verfügbar sind und welcher für ihr Projekt geeignet ist. Zu den gängigsten Kategorien gehören: Schraubklemmenblöcke: Traditionell und zuverlässig, mit Schrauben festgezogen, um den Draht zu sichern.Federklemmklemmenblöcke: Werkzeugloser, schneller Anschluss mit hoher Vibrationsfestigkeit.Barriere-Anschlussblöcke: Sorgt für eine klare Trennung zwischen den Stromkreisen, ideal für die Stromverteilung.Steckbare Reihenklemmen: Einfach anzuschließen und zu trennen, geeignet für modulare Designs.Klemmenblöcke zur DIN-Schienenmontage: Installation auf Standard-DIN-Schienen für organisierte Schaltschränke. Wichtige AnwendungenReihenklemmen werden in vielen Branchen eingesetzt: Industrielle Automatisierung – Schaltschränke, SPS-Systeme und Motorsteuerungszentren.Stromverteilung – Schalttafeln, Leistungsschalter und Transformatoren.Gebäudeverkabelung – Beleuchtungssysteme, HLK- und Sicherheitssysteme.Elektronik und Haushaltsgeräte – Haushaltsgeräte, Prüfgeräte und Leiterplattenverbindungen.Wie wählt man den richtigen Klemmenblock aus?Nutzer, die online suchen, möchten oft Optionen vergleichen. Hier sind einige wichtige Faktoren, die Sie berücksichtigen sollten:Nennstrom und -spannung – Stellen Sie sicher, dass der Klemmenblock Ihren elektrischen Anforderungen entspricht.Kompatibilität der Kabelgrößen – Passen Sie den Kabelquerschnitt (AWG/mm²) für sichere Verbindungen an.Verbindungsmethode – Schraubtyp für Sicherheit, Federklemme für mehr Komfort.Montageart – DIN-Schiene, Panelmontage oder PCB-Montage, je nach Anwendung.Zertifizierungen und Standards – UL-, CE- und RoHS-Konformität für Sicherheit und Qualitätssicherung. Warum sollten Sie sich für unsere Klemmenblöcke entscheiden?Hochwertige Materialien: Flammhemmende Isolierung und korrosionsbeständige Metallkontakte.Breites Produktspektrum: Von Schraub- bis Stecktypen, geeignet für unterschiedliche Anwendungen.Kundenspezifische Lösungen: OEM/ODM-Service verfügbar, einschließlich Farbe, Kennzeichnung und Verpackung.Zuverlässige Leistung: Produkte auf mechanische Festigkeit, elektrische Sicherheit und Haltbarkeit geprüft. Reihenklemmen sind die Grundlage zuverlässiger elektrischer und elektronischer Systeme. Ob Sie ein Gebäude verkabeln, ein Bedienfeld montieren oder ein elektronisches Gerät entwerfen – die Wahl der richtigen Reihenklemme kann Effizienz, Sicherheit und langfristige Leistung verbessern.
Leiterplatten-Anschlussblöcke Sie sind sowohl für Leiterplatten als auch für die Maschinensteuerung in Fabriken von entscheidender Bedeutung. Man kann sie sich als einfache Steckverbinder vorstellen, die die Funktion elektrischer Geräte gewährleisten, indem sie alle Verbindungen herstellen. Sie sorgen dafür, dass Ihre Schaltkreise sicher und problemlos mit der Außenwelt verbunden werden. Folgendes leisten sie im Bereich Leiterplatten und industrieller Steuerungssysteme: I. Funktionsweise auf Leiterplatten (Printed Circuit Boards) Auf einer Leiterplatte fungieren Klemmenblöcke wie Steckverbinder. Sie verbinden die Schaltung mit externen Kabeln. Wo die elektrischen Komponenten verbaut sind: Eingangs-/Ausgangspunkte: Sie leiten Signale von Sensoren zur Leiterplatte, wo sie verwendet werden. Außerdem senden sie Signale von der Leiterplatte, um Komponenten zu steuern oder den aktuellen Status anzuzeigen. Stromversorgungsanschlüsse: Sie versorgen die Leiterplatte und jedes einzelne Bauteil mit Strom. Platinenverbinder: In komplexeren Systemen verbinden sie die Hauptplatine mit kleineren Platinen, die bestimmte Aufgaben übernehmen. Einfaches Testen: Ingenieure können ihre Messgeräte an die Klemmen anschließen, um Signale und Spannungen zu überprüfen. Dies ist unerlässlich beim Testen, Bauen oder Reparieren von Geräten. Einfachheit ist Trumpf: Dank der Klemmen kann jede Leiterplatte einzeln gefertigt, geprüft und ausgetauscht werden. Im Falle eines Defekts lässt sie sich einfach durch Abziehen und Wiedereinstecken der Kabel austauschen. Löten ist nicht erforderlich. Funktioniert für alle Arten von Verbindungen: Direktes Löten auf der Leiterplatte: Wird direkt auf die Platine gelötet, um an Ort und Stelle zu bleiben. Plug-in: Einfach anzuschließen und auszutauschen. Barriereleiste/Verschraubung: Die Schrauben halten sie fest, sodass sie sich nicht lösen kann. II. Ihre Funktionsweise in industriellen Steuerungssystemen In Schaltschränken, Verteilerkästen und in der Fabrikhalle leisten Klemmenblöcke Schwerstarbeit! Sie sind sozusagen das zentrale Nerven- und Energiezentrum des gesamten Steuerungssystems. Signale sind überall: Mehr SPS-/DCS-Ein-/Ausgänge: Nahezu alle SPS- und DCS-Ein-/Ausgänge verfügen über Klemmenblöcke oder sind mit diesen verbunden. Hier werden alle Kabel von Sensoren und anderen Geräten angeschlossen, was die Verwaltung und Weiterleitung von Signalen an die jeweiligen Einsatzorte vereinfacht. Die Macht ist zentral: Der Strom gelangt in den Steuerkasten und wird über die Klemmen aufgeteilt. Er durchläuft Sicherheitsvorrichtungen und wird dann über die Klemmenblöcke zu verschiedenen Geräten mit unterschiedlichen Spannungen geleitet. Dinge trennen: Trennt Spannungen: Klemmenblöcke halten Stromkreise mit unterschiedlichen Spannungen und Signalen voneinander fern und verhindern so Probleme und Kurzschlüsse. Zuverlässiger und sicherer: Starke Verbindungen: Schraubklemmen und Federklemmen halten fester als Lötverbindungen und eignen sich daher gut für Orte, an denen starke Vibrationen auftreten. Sicherheit: Viele Anschlüsse schützen die Finger vor Stromschlägen, halten Staub und Wasser fern und sind nicht leicht entflammbar, was die Sicherheit von Personen und Geräten gewährleistet. Beschriftungen: Klemmenblöcke sind üblicherweise mit Beschriftungen oder Nummern versehen, damit Sie wissen, wofür jedes Signal dient. Dies erleichtert spätere Reparaturen am System. Saubere Verkabelung: Klemmenblöcke sorgen dafür, dass alle Kabel ordentlich, beschriftet und angeschlossen sind. Dadurch wirkt die Verkabelung im Verteilerkasten übersichtlicher und besser. Einfache Bedienung: Einfache Anschlüsse: Die Verkabelung erfolgt an einem Klemmenblock schneller und übersichtlicher. Einfache Lösungen: Sollte etwas schiefgehen, können Sie einfach ein Signal am Klemmenblock abklemmen oder testen. Weitere Geräte hinzufügen: Wenn Sie neue Geräte hinzufügen, schließen Sie diese einfach an die Klemmen an, ohne die Hauptverkabelung zu verändern. Also, im Grunde genommen Klemmenblöcke Sie sind unerlässlich, um bei Elektroarbeiten den Überblick zu behalten. Sie vereinfachen komplexe Installationen und ermöglichen so die problemlose und wartungsfreundliche Funktion von Elektronik und Systemen. Ohne sie wäre die Herstellung, Prüfung und Wartung moderner elektrischer Steuerungssysteme eine echte Herausforderung!
Worin unterscheiden sich Schraub-, Feder- und Steckklemmen? Welcher Typ eignet sich am besten für die industrielle Automatisierung, Stromversorgungssysteme oder Leiterplattenanschlüsse? Dieser Artikel bietet einen detaillierten Vergleich der Vor- und Nachteile, Anwendungsbereiche und Auswahlempfehlungen für diese drei Klemmentypen und unterstützt Ingenieure und Einkäufer bei fundierten Entscheidungen. Warum beeinflusst die Wahl der Klemmenblöcke die Systemstabilität?In den Bereichen industrielle Steuerung, Energieverteilung, Anlagen für neue Energien und Automatisierungssysteme, Klemmenblöcke sind kritische Verbindungselemente. Unterschiedliche Verbindungsmethoden wirken sich direkt auf die Sicherheit, Stabilität und Wartungskosten des Systems aus. I. SchraubklemmenblockVorteile: Hohe Strombelastbarkeit, geringere Kosten, geeignet für Drähte mit großem Querschnitt.Einschränkungen: Erfordert regelmäßige Wartung, kann sich in Umgebungen mit starken Vibrationen lockern.Anwendungsbereiche: Stromverteilerschränke, industrielle Steuerkästen, Hochstrom-Leistungsgeräte. II. FederklemmenblockVorteile: Hohe Vibrationsfestigkeit, wartungsfrei, hohe Installationseffizienz.Einschränkungen: Relativ hohe Kosten, nicht geeignet für Anwendungen mit extrem hohen Strömen.Anwendungsbereiche: Automatisierungssysteme, Schienenverkehr, Robotertechnik. III. Einstecken / Steckbare KlemmenblöckeVorteile: Schnelle Installation, geeignet für modulare Bauweise, geeignet für Leiterplattenanschlüsse.Einschränkungen: Relativ geringere Strombelastbarkeit, strukturelle Festigkeit ist nicht so gut wie bei Schraubklemmen.Anwendungsbereiche: Leiterplatten, in Serie gefertigte Geräte, Systeme, die häufig demontiert und montiert werden müssen. Zusammenfassung der drei Arten von Klemmenblöcken:Frage 1: Der Schraubentyp zeichnet sich durch eine hohe Strombelastbarkeit aus;Q2: Federtyp betont Vibrationsfestigkeit und wartungsfreien Betrieb;Q3: Die Push-in-Bauweise betont Effizienz und Modularität.Bei der Auswahl sollten Strom- und Spannungspegel, Umgebungsbedingungen, Installationseffizienz und Wartungsaufwand umfassend berücksichtigt werden. Häufig gestellte Fragen (FAQ)Frage 1: Welche Art von Klemmenblock ist am vibrationsbeständigsten?A: Federklemmen sind in Umgebungen mit starken Vibrationen stabiler.Frage 2: Welcher Typ wird für Anwendungen mit hohem Strom empfohlen?A: Für Anwendungen mit hohen Strömen sind Schraubklemmen besser geeignet.Frage 3: Welcher Klemmenblocktyp wird für Leiterplatten verwendet?A: Steckbare Klemmenblöcke eignen sich besser für Leiterplattenanwendungen.
Dieser Artikel befasst sich mit den Eigenschaften, Anwendungsszenarien und wie Sie die beste Wahl auf Grundlage Ihrer tatsächlichen Bedürfnisse treffen können, um Ihnen dabei zu helfen, in Ihren Entwürfen ein perfektes Gleichgewicht zwischen Raumausnutzung und Arbeitseffizienz zu erreichen. Grundlegende Eigenschaften von ein- und zweireihigen Klemmenblöcken Als entscheidende Komponente für die Verbindung von Schaltkreisen ist die Wahl von Klemmenblock Dies wirkt sich unmittelbar auf die Leistung und Stabilität des Produkts aus. Einreihige Klemmenblöcke besitzen nur eine Stiftreihe und werden typischerweise parallel oder senkrecht zur Leiterplatte montiert, während zweireihige Klemmenblöcke zwei Stiftreihen aufweisen und dadurch eine kompaktere Bauweise ermöglichen. Einreihige Klemmenblöcke zeichnen sich durch ihren einfachen Aufbau und den relativ großen Stiftabstand aus, was ihnen gewisse Vorteile hinsichtlich der elektrischen Eigenschaften verleiht. Dank des größeren Stiftabstands sind Signalstörungen geringer, wodurch sie sich besonders für Anwendungen mit hohen Anforderungen an die Signalqualität eignen. Gleichzeitig bieten einreihige Klemmenblöcke einen einfachen Aufbau, niedrigere Herstellungskosten und sind vergleichsweise einfach zu installieren und zu warten. Zweireihige Steckverbinder zeichnen sich durch ihre hohe Anschlussdichte aus. Auf derselben Leiterplattenfläche bieten sie doppelt so viele Anschlusspunkte wie ein einreihiges Design – ein entscheidender Vorteil für moderne elektronische Geräte mit begrenztem Platzangebot. Platzersparnis: Der offensichtliche Vorteil von zweireihigen Steckverbindern Aus Sicht industrieller Anwendungen ist die zweireihige Bauweise mit mehrlagige DIN-Schienenklemmen Die HOMNECKS DHH-Serie von Abzweigklemmen ermöglicht erhebliche Platzeinsparungen. Dank ihrer vertikalen Verdrahtungsstruktur reduzieren sie die Breite der Klemmenblöcke und schaffen so mehr nutzbaren Platz im Schaltschrank. Die HOMNECKS DHH-Serie von DIN-Schienenklemmen ermöglicht durch zwei bis drei unabhängige Potentialebenen auf kleinem Raum eine zwei- bis dreifache Erhöhung der Kontaktpunkte. Dies führt zu einer höheren Verdrahtungsdichte und einer Platzersparnis von über 50 %, wodurch die Gesamtausnutzung deutlich verbessert wird. Die FlexLine-Serie von ABB demonstriert ebenfalls die Platzvorteile einer zweireihigen Bauweise. Ihre Doppelschlitzklemmen ermöglichen die Stromversorgung von Geräten und Sammelschienen ohne Zuleitungsmodul und sparen in Kombination mit ihrer ultradünnen Bauweise deutlich Platz im Verteilerkasten. Verbesserung der Kabeleffizienz: Unterschiedliche Ansätze bei ein- und zweireihiger Verkabelung Die Effizienz von Kabelkanälen hängt von verschiedenen Aspekten ab, darunter Installationsgeschwindigkeit, Wartungsfreundlichkeit und Systemintegrationseffizienz. In dieser Hinsicht weisen ein- und zweireihige Kabelkanäle jeweils ihre Vorteile auf. Doppelreihige Verteilerleisten verbessern indirekt die Verkabelungseffizienz durch hohe Packungsdichte. Die Installation erfordert zwar höhere Präzision und komplexere Werkzeuge, doch nach der Installation vereinfacht die kompakte Anordnung der Doppelreihe das gesamte Stromkreissystem und reduziert Kabelsalat. Auswahlleitfaden für praktische Anwendungen Die Wahl des richtigen Steckverbindertyps in einem realen Projekt erfordert die Berücksichtigung mehrerer Faktoren: Anforderungen an die elektrische Leistung: Bei Hochfrequenz-Signalübertragungsanwendungen ist besonderes Augenmerk auf Faktoren wie Steckerabstand, Material und Oberflächenbehandlung zu legen. Einreihige Steckverbinder mit ihrem relativ größeren Stiftabstand weisen weniger Signalstörungen auf und können daher Vorteile hinsichtlich der elektrischen Leistung bieten. Zweireihige Steckverbinder mit ihrer dichteren Stiftanordnung können die Signalübertragungsqualität, insbesondere bei Hochfrequenzsignalen, beeinträchtigen und erfordern daher eine sorgfältige Bewertung. Bei einem begrenzten Budget ist es notwendig, Leistung und Kosten anhand der tatsächlichen Bedürfnisse des Produkts abzuwägen und die beste Wahl zu treffen. Benutzerfreundlichkeit und WartungsfreundlichkeitBei der späteren Produktwartung reduziert die einfache Austauschbarkeit und Reparatur der Verdrahtungstypen den Wartungsaufwand und -zeitaufwand erheblich. Abschluss Einreihig und zweireihig Klemmenblock Beide Steckverbindertypen haben ihre Vorteile, und die Wahl sollte sich nach den spezifischen Anwendungsanforderungen richten. Bei extrem beengten Platzverhältnissen sind zweireihige Steckverbinder aufgrund ihrer hohen Anschlussdichte die beste Wahl. Bei hohen Anforderungen an die Signalqualität und relativ viel Platz bieten einreihige Steckverbinder hingegen Vorteile aufgrund ihrer besseren elektrischen Eigenschaften und der einfacheren Wartung. Mit der kontinuierlichen Weiterentwicklung der Steckverbindertechnologie werden wir in Zukunft mehr innovative Designs sehen, die die Vorteile beider Technologien kombinieren und so mehr Möglichkeiten für die Entwicklung und Herstellung elektronischer Produkte bieten.

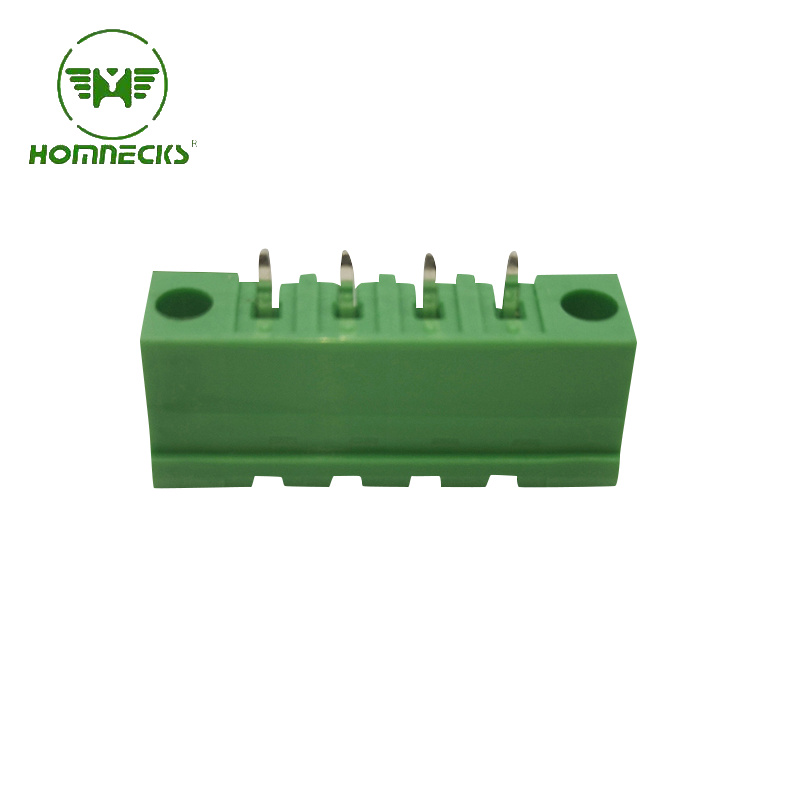

Warum Materialien sind wichtigMessing vs. Schraubklemmenblöcke Grundlagen der Materialien: Die grundlegenden Unterschiede zwischen Messing und Stahl Bevor wir uns mit dem Vergleich befassen, müssen wir die grundlegenden Eigenschaften dieser beiden Materialien verstehen. Messing ist eine Legierung aus Kupfer und Zink mit einem typischen Kupferanteil von 60–95 %. Es zeichnet sich durch akzeptable Leitfähigkeit, gute Bearbeitbarkeit und Schweißbarkeit aus und ist preislich im Mittelfeld angesiedelt. Seine gelbliche Farbe macht es zu einem durchschnittlichen Werkstoff. Die Leitfähigkeit von Messing beträgt etwa 70 % der von reinem Kupfer und liegt damit im mittleren Bereich der gängigen Metalle. Der Hauptbestandteil von Stahl ist Eisen, und er besitzt eine sehr schlechte elektrische Leitfähigkeit.—Stahl besitzt nur 3–10 % der Elastizität von reinem Kupfer. Allerdings weist Stahl eine gute Elastizität und ausgezeichnete Verschleißfestigkeit auf und kann bei Temperaturen bis zu 250 °C eingesetzt werden.°C. Stahl ist grau, und seine Korrosionsbeständigkeit kann durch verschiedene Oberflächenbehandlungen (wie Vernickelung und Verzinkung) verbessert werden. Aus Kostensicht ist Messing vergleichsweise günstig, während Stahl nach spezieller Behandlung teurer sein kann. Dies berücksichtigt jedoch nur die Materialkosten selbst; wir müssen die Gesamtbetriebskosten auf Systemebene bewerten. Elektrische Leitfähigkeit: Ein natürlicher Vorteil von Messing Bei Isolierklemmen dienen Schrauben nicht nur der mechanischen Befestigung, sondern tragen auch zur Stromleitung bei. Messingschrauben bieten diesbezüglich einen natürlichen Vorteil: - Niedrigerer Kontaktwiderstand: Messing hat eine viel höhere Leitfähigkeit als Stahl, wodurch der Kontaktwiderstand an den Verbindungsstellen effektiv reduziert und somit Leistungsverluste und Wärmeentwicklung minimiert werden. - Stabile Leitfähigkeit: Messingschrauben sorgen beim Festziehen von Drähten für eine zuverlässigere elektrische Verbindung und gewährleisten so eine stabile Stromübertragung. Im Gegensatz dazu weisen Stahlschrauben eine geringe elektrische Leitfähigkeit auf. Bei der Verwendung von Stahlschrauben wird der Strom primär über die leitfähigen Komponenten der Klemme selbst übertragen, wobei die Schraube hauptsächlich eine mechanische Klemmfunktion erfüllt. In manchen Ausführungen können Stahlschrauben dickere Beschichtungen oder spezielle Konstruktionen erfordern, um ihre geringere Leitfähigkeit auszugleichen. Mechanische Festigkeit und Anzugskraft: Die Vorteile von Stahl Bei Anwendungen, die eine hohe Anzugskraft erfordern, weisen Stahlschrauben erhebliche Vorteile auf: Höhere mechanische Festigkeit: Stahl besitzt eine höhere mechanische Festigkeit als Messing und hält höheren Anzugsmomenten stand. Dies ist besonders wichtig für Verbindungen von Kabeln mit großem Querschnitt (16 mm²).² und darüber), da Hochstromverbindungen eine ausreichende Klemmkraft erfordern, um einen zuverlässigen Kontakt zu gewährleisten. - Vibrationsfestigkeit: Diese ist entscheidend für Anwendungen wie Schienenverkehr, Windkraftanlagen und Steuerschränke für Roboterarme. Korrosionsbeständigkeit: Die Schlüsselrolle der Oberflächenbehandlung Ob Messing oder Stahl, die Oberflächenbehandlung ist ein entscheidender Faktor für die Korrosionsbeständigkeit. Gängige Oberflächenbehandlungen für Messingschrauben: - Verzinnung: Verzinntes Messing ist in normalen Umgebungen stabil, wird aber nicht für den dauerhaften Einsatz bei hohen Temperaturen empfohlen. Nickelbeschichtung: Hohe Korrosionsbeständigkeit, aber geringe elektrische Leitfähigkeit. Vernickeltes Messing eignet sich für Umgebungen mit hohen Temperaturen und hoher Luftfeuchtigkeit und kann bei Temperaturen um 250 °C eingesetzt werden.°C. Gängige Oberflächenbehandlungen für Stahlschrauben: - Vernickelung: Nach 48 Stunden Testdauer mit 5%iger NaCl-Salzsprühlösung beträgt die Änderungsrate des Kontaktwiderstands ≤1,2 %, was eine hervorragende Leistung beweist. Vernickelte Stahlschrauben eignen sich für industrielle Umgebungen mit hoher Luftfeuchtigkeit und können ihre Lebensdauer um das 3- bis 5-Fache verlängern. - Verzinkung (Farbverzinkung): Geeignet für trockene Innenräume, erfordert jedoch regelmäßige Wartung und Inspektion. - Edelstahl: Zum Beispiel AISI 303, 304, 316L usw., mit extrem hoher Korrosionsbeständigkeit. Auswahlrichtlinien für verschiedene Anwendungsszenarien 1. Allgemeine industrielle Steuerschränke In herkömmlichen Industrieschaltschränken herrscht eine relativ stabile Umgebung, und Temperatur und Luftfeuchtigkeit sind kontrollierbar. Verzinnte Messingschrauben stellen die ausgewogenste Wahl dar. 2. Umgebungen mit hohen Vibrationen Um eine optimale Korrosionsbeständigkeit zu gewährleisten, werden vernickelte Stahlschrauben empfohlen. 3. Hochstromanschlüsse Für Hauptstromzuleitungen und Anschlüsse von Kabeln mit großem Querschnitt (16 mm²)² Messingschrauben (und höherwertige Schrauben) sind aufgrund ihrer hervorragenden Leitfähigkeit überlegen. Eine Verzinnung oder Versilberung kann die Leitfähigkeit und Oxidationsbeständigkeit zusätzlich verbessern. 4. Stark korrosive Umgebungen In korrosiven Umgebungen wie Küstengebieten, Chemieanlagen und Kläranlagen ist Korrosionsbeständigkeit ein entscheidender Faktor. Zu den Optionen gehören: - Schrauben aus Edelstahl 316L: Extrem hohe Korrosionsbeständigkeit, geeignet für spezielle Branchen wie die Medizin- und Lebensmittelverarbeitung. 5. Hochtemperaturanwendungen In Hochtemperaturumgebungen ist die thermische Stabilität der Werkstoffe von entscheidender Bedeutung. Vernickelte Stahlschrauben können bei Temperaturen um 250 °C eingesetzt werden.°C, während Messing oder vernickelte Bronze ebenfalls 250 erreichen können.°C. Für noch höhere Temperaturen sind spezielle Werkstoffe wie Edelstahl oder Nickellegierungen erforderlich.Abwägungen zwischen Kosten und Langzeitzuverlässigkeit Zu berücksichtigende Faktoren sind unter anderem: - Ersatzkosten: Der Austausch einer defekten Schraube in einem komplexen System kann mehrere Schritte erfordern, wie z. B. Geräteausfallzeiten und manuelle Demontage, wobei die Kosten die Kosten der Schraube selbst bei weitem übersteigen. -Auswahl hochwertige Schraubenmaterialien ist eine wirksame Maßnahme zur Reduzierung dieses Risikos. Schlussfolgerungen und Auswahlempfehlungen Entscheidend ist es, das optimale Gleichgewicht zwischen Leitfähigkeit, mechanischer Festigkeit, Korrosionsbeständigkeit und Kosten auf Basis der jeweiligen Anwendungsanforderungen zu finden.
Das Internet der Dinge boomt. Smart-Home-Geräte ebenso. Tragbare medizinische Geräte, dasselbe gilt für sie. Sämtliche Elektronik wird immer kleiner. Winzig sogar.Hardware-Ingenieure? Sie stecken in der Klemme. Großes Problem: Wie lassen sich mehrere Strom- und Signalleitungen sicher und zuverlässig verbinden? Aber der Platz auf der Leiterplatte? Er ist so klein. Kaum Platz.Wenn Sie sich wegen des Designs von Miniaturplatinen den Kopf zerbrechen, hören Sie gut zu. Die richtige Pin-Abstufung und Anschlussstruktur sind entscheidend für die Funktion. Im Grunde der Schlüssel zum Erfolg. 1. Platzbeschränkungen überwinden: kleine Dachneigung, geringe HöheBei der Entwicklung kompakter Leiterplatten zählt jeder Millimeter. Kein Witz. Diese alten 5,08-mm-Rasteranschlüsse? Die nehmen viel zu viel Platz weg.Deshalb stellen die Ingenieure um. Auf kleinere. Miniatur-Steckklemmen. 3,50 mm Rastermaß, 2,54 mm, sogar noch kleiner.Und es geht nicht nur um den Platz auf dem Spielbrett. Auch die Höhe spielt eine große Rolle.Unauffällig steckbare LeiterplattenklemmenSie reduzieren die Gesamtdicke der Leiterplatte. Dadurch passt sie problemlos in extrem dünne Gerätegehäuse. Kein mühsames Hineinquetschen mehr.2. Mit oder ohne Schraube? Was eignet sich besser für beengte Platzverhältnisse?In einem engen Raum mit einem Schraubenzieher zu arbeiten? Ein Albtraum! So schwierig! Und es verlangsamt den Zusammenbau enorm. Reine Zeitverschwendung.Kompakte Schraubklemmen für die Leiterplattenmontage? Ja, die sind günstiger. Aber wenn man viele Komponenten eng beieinander verdrahtet, setzen die meisten Entwickler auf platzsparende Lösungen. schraubenlose Klemmenblöcke.Warum? Weil sie von oben zugänglich sind und eine vordere Druckfeder haben. Die Verkabelung in diesen schmalen Spalten? Kinderleicht. Kein Werkzeug nötig. Absolut keins. Einfach drücken, fertig. Homnecks: Wir kennen Verbindungen hoher DichteFolgendes ist der Punkt: Man möchte die Bauteile verkleinern, aber trotzdem hohe Ströme aushalten. Und eine gute Isolierung gewährleisten. Dafür braucht man sehr präzise Formen und gute Materialien. Nicht einfach.Homnecks ist ein professioneller Hersteller von hochdichten Klemmenblöcken. Wir fertigen seit Jahren Mini- und Kompaktklemmen und verfügen über langjährige Erfahrung.Wir bieten Lösungen für kleine Rastermaße in allen Varianten an. Und wir vertreiben steckbare Leiterplatten-Klemmenblöcke im Großhandel weltweit.Ganz gleich, wie komplex Ihr Leiterplattendesign ist. Ganz gleich, wie beengt die Platzverhältnisse sind. Homnecks bietet Ihnen die passende Verbindungslösung. Perfekt – jedes Mal.Kontaktieren Sie uns jetztErhalten Sie kostenlose 3D-Modelle und kostenlose Testmuster. Fragen Sie einfach an. Ganz einfach.
Wenn Sie an unseren Produkten interessiert sind und weitere Einzelheiten erfahren möchten, hinterlassen Sie bitte hier eine Nachricht. Wir werden Ihnen so schnell wie möglich antworten.
