Die Rolle von Klemmenblöcken in Leiterplatten und industriellen Steuerungssystemen

Leiterplatten-Anschlussblöcke Sie sind sowohl für Leiterplatten als auch für die Maschinensteuerung in Fabriken von entscheidender Bedeutung. Man kann sie sich als einfache Steckverbinder vorstellen, die die Funktion elektrischer Geräte gewährleisten, indem sie alle Verbindungen herstellen. Sie sorgen dafür, dass Ihre Schaltkreise sicher und problemlos mit der Außenwelt verbunden werden.

Folgendes leisten sie im Bereich Leiterplatten und industrieller Steuerungssysteme:

I. Funktionsweise auf Leiterplatten (Printed Circuit Boards)

Auf einer Leiterplatte fungieren Klemmenblöcke wie Steckverbinder. Sie verbinden die Schaltung mit externen Kabeln.

Wo die elektrischen Komponenten verbaut sind:

Eingangs-/Ausgangspunkte: Sie leiten Signale von Sensoren zur Leiterplatte, wo sie verwendet werden. Außerdem senden sie Signale von der Leiterplatte, um Komponenten zu steuern oder den aktuellen Status anzuzeigen.

Stromversorgungsanschlüsse: Sie versorgen die Leiterplatte und jedes einzelne Bauteil mit Strom.

Platinenverbinder: In komplexeren Systemen verbinden sie die Hauptplatine mit kleineren Platinen, die bestimmte Aufgaben übernehmen.

Einfaches Testen:

Ingenieure können ihre Messgeräte an die Klemmen anschließen, um Signale und Spannungen zu überprüfen. Dies ist unerlässlich beim Testen, Bauen oder Reparieren von Geräten.

Einfachheit ist Trumpf:

Dank der Klemmen kann jede Leiterplatte einzeln gefertigt, geprüft und ausgetauscht werden. Im Falle eines Defekts lässt sie sich einfach durch Abziehen und Wiedereinstecken der Kabel austauschen. Löten ist nicht erforderlich.

Funktioniert für alle Arten von Verbindungen:

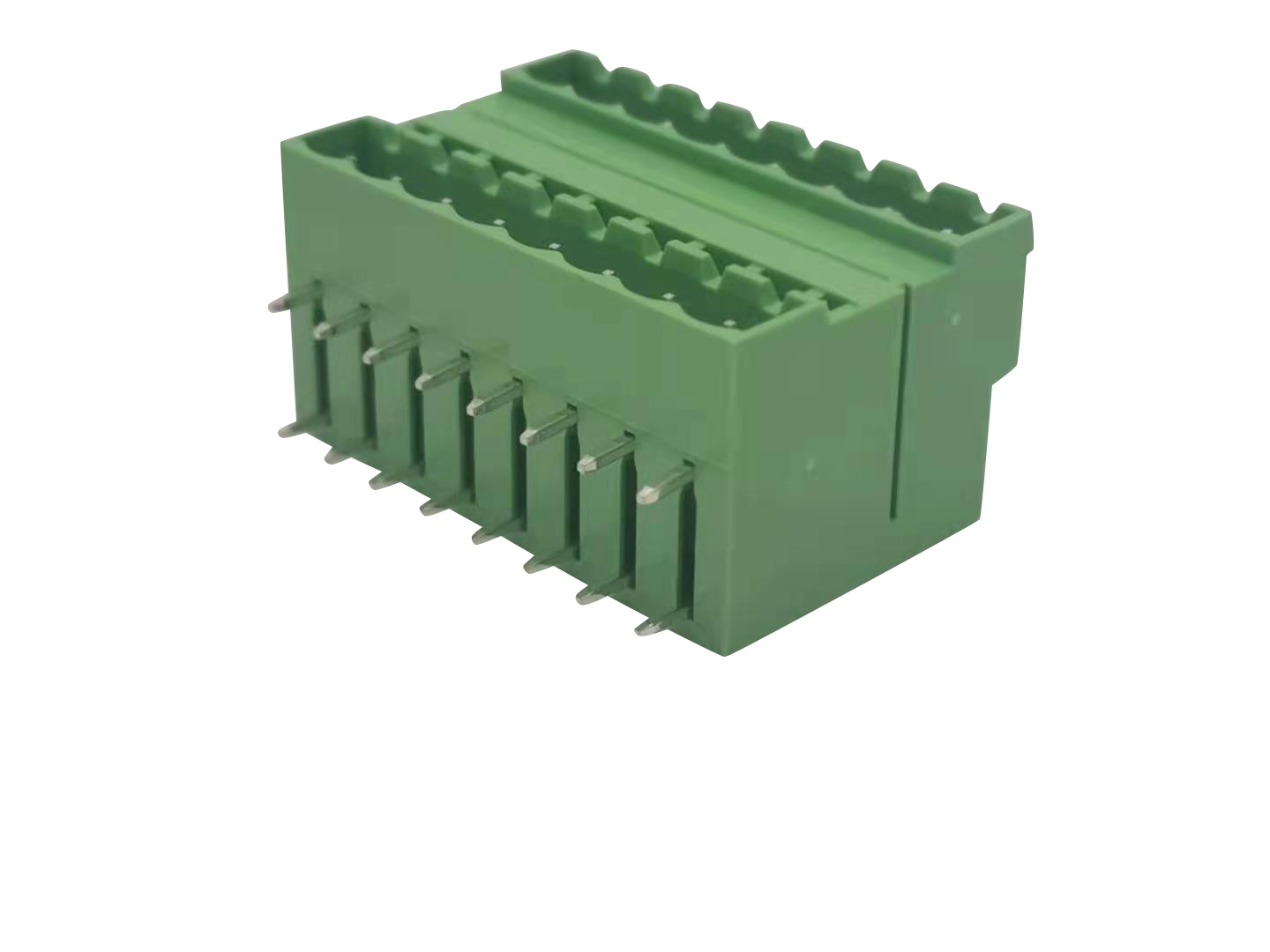

Direktes Löten auf der Leiterplatte: Wird direkt auf die Platine gelötet, um an Ort und Stelle zu bleiben.

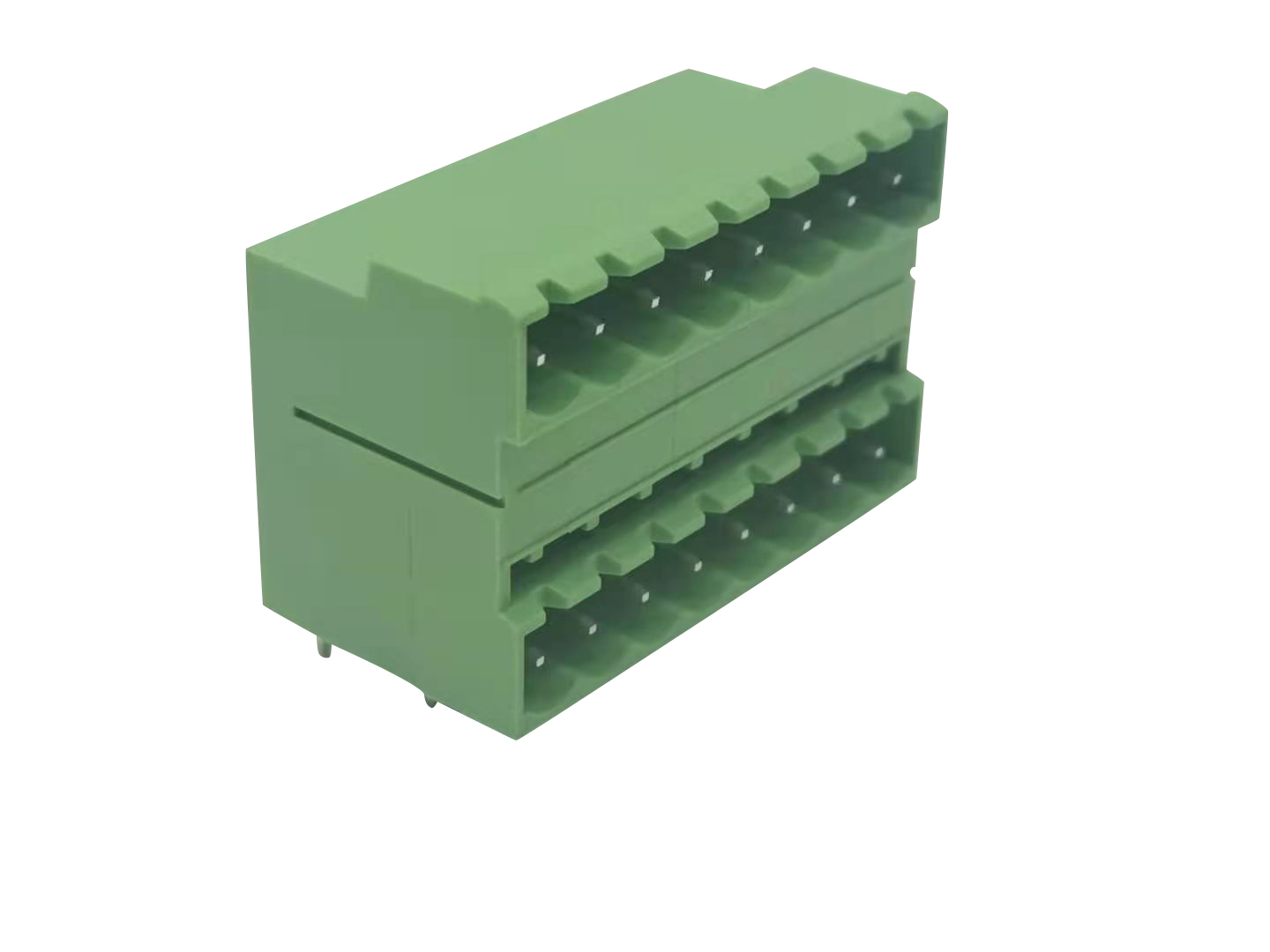

Plug-in: Einfach anzuschließen und auszutauschen.

Barriereleiste/Verschraubung: Die Schrauben halten sie fest, sodass sie sich nicht lösen kann.

II. Ihre Funktionsweise in industriellen Steuerungssystemen

In Schaltschränken, Verteilerkästen und in der Fabrikhalle leisten Klemmenblöcke Schwerstarbeit! Sie sind sozusagen das zentrale Nerven- und Energiezentrum des gesamten Steuerungssystems.

Signale sind überall:

Mehr SPS-/DCS-Ein-/Ausgänge: Nahezu alle SPS- und DCS-Ein-/Ausgänge verfügen über Klemmenblöcke oder sind mit diesen verbunden. Hier werden alle Kabel von Sensoren und anderen Geräten angeschlossen, was die Verwaltung und Weiterleitung von Signalen an die jeweiligen Einsatzorte vereinfacht.

Die Macht ist zentral:

Der Strom gelangt in den Steuerkasten und wird über die Klemmen aufgeteilt. Er durchläuft Sicherheitsvorrichtungen und wird dann über die Klemmenblöcke zu verschiedenen Geräten mit unterschiedlichen Spannungen geleitet.

Dinge trennen:

Trennt Spannungen: Klemmenblöcke halten Stromkreise mit unterschiedlichen Spannungen und Signalen voneinander fern und verhindern so Probleme und Kurzschlüsse.

Zuverlässiger und sicherer:

Starke Verbindungen: Schraubklemmen und Federklemmen halten fester als Lötverbindungen und eignen sich daher gut für Orte, an denen starke Vibrationen auftreten.

Sicherheit: Viele Anschlüsse schützen die Finger vor Stromschlägen, halten Staub und Wasser fern und sind nicht leicht entflammbar, was die Sicherheit von Personen und Geräten gewährleistet.

Beschriftungen: Klemmenblöcke sind üblicherweise mit Beschriftungen oder Nummern versehen, damit Sie wissen, wofür jedes Signal dient. Dies erleichtert spätere Reparaturen am System.

Saubere Verkabelung: Klemmenblöcke sorgen dafür, dass alle Kabel ordentlich, beschriftet und angeschlossen sind. Dadurch wirkt die Verkabelung im Verteilerkasten übersichtlicher und besser.

Einfache Bedienung:

Einfache Anschlüsse: Die Verkabelung erfolgt an einem Klemmenblock schneller und übersichtlicher.

Einfache Lösungen: Sollte etwas schiefgehen, können Sie einfach ein Signal am Klemmenblock abklemmen oder testen.

Weitere Geräte hinzufügen: Wenn Sie neue Geräte hinzufügen, schließen Sie diese einfach an die Klemmen an, ohne die Hauptverkabelung zu verändern.

Also, im Grunde genommen Klemmenblöcke Sie sind unerlässlich, um bei Elektroarbeiten den Überblick zu behalten. Sie vereinfachen komplexe Installationen und ermöglichen so die problemlose und wartungsfreundliche Funktion von Elektronik und Systemen. Ohne sie wäre die Herstellung, Prüfung und Wartung moderner elektrischer Steuerungssysteme eine echte Herausforderung!
