Die 2,5-mm-Steckklemmenleiste mit sicherer Drahtverbindung bietet eine kompakte und zuverlässige Lösung für die Leiterplattenverdrahtung. Dank des platzsparenden 2,5-mm-Rasters und des benutzerfreundlichen Stecksystems gewährleistet sie eine schnelle Installation, stabile Leitfähigkeit und einfache Wartung. Gefertigt aus langlebigen Isoliermaterialien und korrosionsbeständigen Kontakten, bietet diese Klemmenleiste eine dauerhafte Leistung in Netzteilen, industriellen Steuerungssystemen, LED-Treibern und Kommunikationsgeräten.
Art.-Nr :
H2EDGVH-2.5Zahlung :
T/TProduktherkunft :
ChinaFarbe :
green ,we can also make other color if meet moqDie 2,5-mm-Steckklemmenleiste mit sicherer Drahtverbindung bietet eine zuverlässige und komfortable Lösung zum Verbinden von Drähten mit Leiterplatten. Dank des kompakten 2,5-mm-Rasters spart diese Klemmenleiste wertvollen Platz auf der Leiterplatte und gewährleistet gleichzeitig eine stabile elektrische Leistung. Die Steckverbindung ermöglicht eine schnelle Montage und Demontage und vereinfacht so Wartung und Verdrahtungsänderungen im Vergleich zu herkömmlichen festen Klemmen erheblich.
Dank hochwertiger Isoliermaterialien und korrosionsbeständiger Metallkontakte bietet diese Klemmenleiste auch in anspruchsvollen Industrieumgebungen eine lange Lebensdauer. Das sichere Drahtverbindungssystem minimiert das Risiko von Wackelkontakten und gewährleistet so eine gleichbleibende Leitfähigkeit und Betriebssicherheit. Sie unterstützt eine Vielzahl von Drahtquerschnitten und eignet sich daher sowohl für Niederspannungs-Signalübertragung als auch für Anwendungen mit höheren Strömen innerhalb ihrer Nennkapazität.
Das kompakte 2,5-mm-Raster ermöglicht eine hohe Verdrahtungsdichte auf begrenztem Platz auf der Leiterplatte und ist somit ideal für miniaturisierte elektronische Geräte.
Die steckbare Bauweise erleichtert die Verdrahtung und den Ausbau, reduziert den Wartungsaufwand erheblich und macht das System besonders geeignet für Anwendungen, die einen häufigen Modulwechsel erfordern.
Das sichere Crimp-System gewährleistet eine sichere Verbindung der Drähte, verhindert lose Verbindungen und verbessert die elektrische Gesamtleistung und Sicherheit.
Hochtemperaturbeständige Isolierung und korrosionsbeständige Metallkontakte gewährleisten Langzeitstabilität und Langlebigkeit.
Geeignet für eine breite Palette elektronischer und elektrischer Geräte, darunter Netzteile, industrielle Steuerungen, Automatisierungssysteme, LED-Treiber und Kommunikationsgeräte.
Unterstützt eine breite Palette von Drahtdurchmessern und ist in der Lage, sowohl Niederspannungssignale als auch Ströme innerhalb des Nennbereichs zu übertragen, wodurch vielfältige Projektanforderungen erfüllt werden.
Typ: Schraubklemmenblock für Leiterplatten
Pole:
| 2-poliger Klemmenblock | 3-poliger Klemmenblock | 4-poliger Klemmenblock | 5-poliger Klemmenblock | 6-poliger Klemmenblock | 7-poliger Klemmenblock |
| 8-poliger Klemmenblock | 9-poliger Klemmenblock | 10-poliger Klemmenblock | 11-poliger Klemmenblock | 12-poliger Klemmenblock | 13-poliger Klemmenblock |
| 14-poliger Klemmenblock | 15-poliger Klemmenblock | 16-poliger Klemmenblock | 17-poliger Klemmenblock | 18-poliger Klemmenblock | 19-poliger Klemmenblock |
| 20-poliger Klemmenblock | 21-poliger Klemmenblock | 22-poliger Klemmenblock | 23-poliger Klemmenblock | 24-poliger Klemmenblock |
| Gehäuse | PA66, UL94V-0 |
| Stiftleiste | Kupferlegierung, verzinnt |
| Nennspannung | UL IEC 150 V 130 V |
| Nennstrom | 5A 10A |
| Kontaktwiderstand | 20 mΩ (MAX) |
| Isolationswiderstand | 500 MΩ/DC 500 V |
| Spannungsfestigkeit | Wechselstrom 1250 V/1 Min. |
| Temperaturbereich | -40℃~ +105℃ |
| MAX Löten | +250, für 5 Sek. |

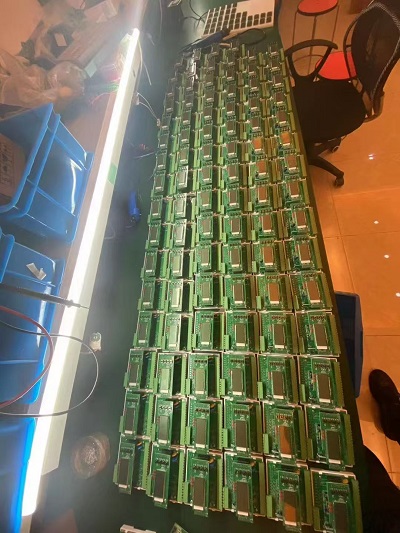

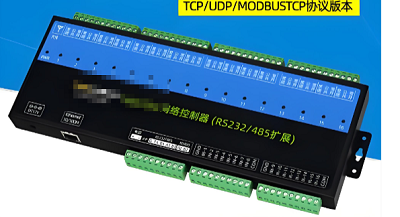

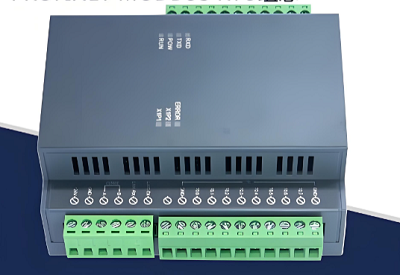

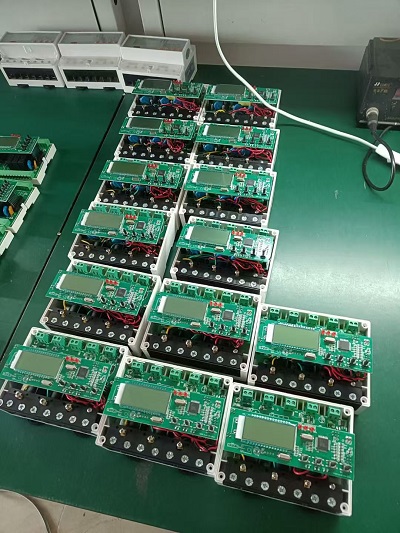

1. Bewegungssteuerung 2. Drehstromzähler 3. Mikrocomputer-Schutzvorrichtung 4. Elektrische Ausrüstung
5. Automatisierungsanlagen 6. Sicherheitsanlagen 7. IoT-Geräte

A: Dies ist ein kompakter zweireihiger Steckverbinder mit 2,5 mm Rastermaß.
Es spart Platz auf der Leiterplatte für dichte Signalkreise.
Ingenieure setzen es häufig für kleine Steuerungen, Sensorplatinen und kompakte E/A-Module ein.
Dank des Stecksystems lassen sich die Kabelbäume schnell von den Hauptplatinen trennen.
Bei der Wartung von Schaltschränken können Sie ganze Drahtgruppen abziehen, anstatt jeden einzelnen Punkt neu zu verkabeln.
Es ist hauptsächlich für Niederspannungssignalkreise ausgelegt, nicht für hohe Leistungslasten.
A: Typische Betriebswerte: 300 V, 6‐8 A pro Pin unter IEC- und UL-Bedingungen.
Passende Drahtgrößen sind für massive oder flexible Leiter mit einem Querschnitt von 0,2‐1,0 mm² geeignet.
Für feindrähtige Drähte wird die Verwendung von Aderendhülsen empfohlen.
Die Motorleistungsanschlüsse dürfen nicht über diese kompakten Kontakte geführt werden.
Realität in der Praxis: Die meisten instabilen Verbindungen entstehen durch zu kleine Aderendhülsen oder unsachgemäßes Abisolieren der Drähte, nicht durch Defekte an den Steckern.
A: Bei den zweireihigen Versionen mit 2,5 mm Durchmesser ist der Stiftabstand gering.
Verbogene Stifte gehören zu den häufigsten Problemen bei der Serienmontage.
Durch unvollständige Passung entstehen versteckte, intermittierende Fehler, die vor Ort schwer zu beheben sind.
Den Stecker niemals mit Gewalt einstecken. Starkes Drücken verbiegt die Stifte und beschädigt das Kunststoffgehäuse.
Prüfen Sie nach dem Einsetzen, ob der Sitz vollständig korrekt ist. Sie sollten ein deutliches Einrasten spüren.
Vermeiden Sie übermäßige Zugkräfte auf den Kabelbaum; Lötstellen können unter anhaltender Spannung brechen.
A: 2,5 mm ist ein Standardraster, sodass die Teile physisch zusammenpassen.
Die Dicke der Stifte, die Kontakttiefe und die Verriegelungsgeometrie variieren jedoch je nach Hersteller.
Bei Kombinationen verschiedener Marken besteht die Gefahr eines schlechten Kontakts nach Vibrationen und Temperaturwechseln im Inneren von Schränken.
Für die Massenfertigung von Gehäusen sollten Stecker-Stiftleisten-Paare vom selben Lieferanten verwendet werden.
Falls eine markenübergreifende Anpassung unvermeidbar ist, muss vor der Massenproduktion eine vollständige Vibrations- und Temperaturzyklusvalidierung durchgeführt werden.
A: Prüfen Sie die Geradheit der Stifte an den eingehenden Chargen. Weisen Sie Einheiten mit schiefen oder verformten Stiften zurück.
Prüfen Sie, ob sich die Stecker problemlos auf- und abstecken lassen, ohne zu klemmen.
Bei der Inbetriebnahme des Schaltschranks muss der vollständige Steckereingriff überprüft werden.
Führen Sie einen leichten Zugtest durch, um sicherzustellen, dass die Verriegelung hält.
Metallstaub und Schneidspäne von Schrankteilen sollten von den Kontaktzonen ferngehalten werden.
Winzige Metallpartikel zwischen schmalen Stiften können später im Betrieb zu versteckten Kurzschlussrisiken führen.
