Ein Standardraster von 3,81 mm gewährleistet Kompatibilität mit den meisten Leiterplattendesigns. Seine robuste Konstruktion aus hochwertigen Isoliermaterialien und langlebigen Metallkontakten hält einem Langzeitbetrieb sowie wiederholtem Ein- und Ausstecken ohne Lockerung stand. Die Installation ist einfach und ermöglicht eine schnelle Befestigung mit Schrauben oder Steckverbindungen, wodurch die Montagezeit verkürzt wird.
Art.-Nr :
H15EDGAM-3.81Zahlung :
T/TProduktherkunft :
ChinaFarbe :
green ,we can also make other color if meet moqDieser robuste 3,81-mm-Leiterplatten-Anschlussblock ist ein Premiumprodukt, das speziell für Leiterplattenverbindungen entwickelt wurde. Er verwendet ein Standardraster von 3,81 mm und ist mit den meisten Leiterplattendesigns und -komponenten kompatibel. Dadurch eignet er sich ideal für eine Vielzahl von Anwendungen, darunter Industrieanlagen, Smart Homes und Leistungsmodule.
Typ: Leiterplatten-Klemmenblock
Pole:
| 2-poliger Klemmenblock | 3-poliger Klemmenblock | 4-poliger Klemmenblock | 5-poliger Klemmenblock | 6-poliger Klemmenblock | 7-poliger Klemmenblock |
| 8-poliger Klemmenblock | 9-poliger Klemmenblock | 10-poliger Klemmenblock | 11-poliger Klemmenblock | 12-poliger Klemmenblock | 13-poliger Klemmenblock |
| 14-poliger Klemmenblock | 15-poliger Klemmenblock | 16-poliger Klemmenblock | 17-poliger Klemmenblock | 18-poliger Klemmenblock | 19-poliger Klemmenblock |
| 20-poliger Klemmenblock | 21-poliger Klemmenblock | 22-poliger Klemmenblock | 23-poliger Klemmenblock | 24-poliger Klemmenblock |
| Gehäuse | PA66, UL94V-0 |
| Stiftleiste | Kupferlegierung, verzinnt |
| Nennspannung | UL IEC 300 V 250 V |
| Nennstrom | 8A 7A |
| Kontaktwiderstand | 20 mΩ (MAX) |
| Isolationswiderstand | 500 MΩ/DC 500 V |
| Spannungsfestigkeit | Wechselstrom 1500 V/1 Min. |
| Temperaturbereich | -40℃~ +105℃ |
| MAX Löten | +250, für 5 Sek. |


A: Dies ist ein rechtwinkliger Doppelreihenstecker mit Montageflanschen.
Flansche werden mit Schrauben an Leiterplatten oder Metallhalterungen befestigt.
Die Zugkräfte beim Kabelzug wirken auf den Flansch, nicht auf die Lötstellen.
Die rechtwinklige Anordnung spart Platz in der Tiefe innerhalb kompakter Steuereinheiten.

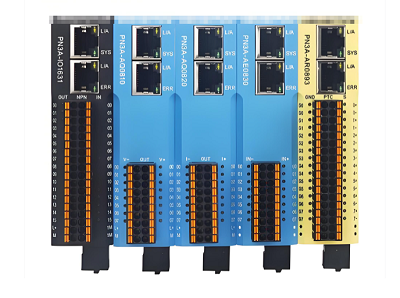

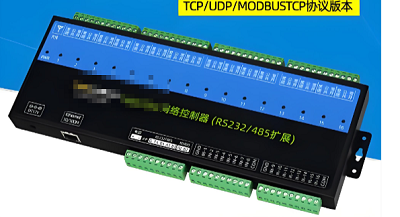

Es findet breite Anwendung bei kleinen SPS-Platinen, Signalerfassungsmodulen und kompakten E/A-Schaltungen.
Für eine schnelle Wartung vor Ort können Sie ganze Kabelbäume abziehen.
Es ist für Niederspannungssignalkreise ausgelegt, nicht für hohe Leistungslasten.
A: Typische Nennwerte: 300 V, 8‐10 A pro Kontakt unter IEC- und UL-Bedingungen.
Geeignet für massive oder flexible Drähte mit einem Querschnitt von 0,5‐1,5 mm².
Für feindrähtige Leiter sollten Aderendhülsen verwendet werden.
Schließen Sie keine Hochleistungsstromkreise von Motoren an diese Klemmen an.
Rückmeldungen aus der Praxis zeigen, dass die meisten Verbindungsfehler auf mangelhafte Kabelvorbereitung und nicht auf Bauteildefekte zurückzuführen sind.
A: Das Überdrehen von Flanschschrauben ist ein häufiger Fehler.
Zu hohes Drehmoment kann zum Bruch des Kunststoffgehäuses oder zum Verziehen der Leiterplatte führen.
Achten Sie darauf, dass die Flanschflächen plan auf den Montageflächen aufliegen.
Entgraten Sie die Löcher der Metallhalterungen. Scharfe Grate erzeugen versteckte mechanische Spannungen.
Den Gegenstecker niemals mit Gewalt einstecken. Starker Druck kann die Stifte verbiegen oder die Verriegelungsmechanismen beschädigen.
Prüfen Sie nach der Paarung, ob die Verbindung vollständig sitzt. Sie sollten ein deutliches Einrasten spüren.
Vermeiden Sie es, die Kabel direkt am Stecker zu ziehen; dadurch können Lötstellen beschädigt werden.
A: 3,81 mm ist eine Standardteilung, daher passen die Teile mechanisch.
Aber Stiftdicke, Kontakttiefe, Flanschabmessungen und Federdruck unterscheiden sich je nach Marke.
Bei der Kombination von Geräten verschiedener Hersteller kann es nach Gehäusevibrationen und Temperaturzyklen zu zeitweiligem Kontakt kommen.
Für die Massenproduktion von Gehäusen sollten aufeinander abgestimmte Stecker- und Steckverbindersätze von einem einzigen Lieferanten verwendet werden.
Falls die Verwendung markenübergreifender Produkte unvermeidbar ist, sollten vor einer großflächigen Einführung Vibrations- und Temperaturwechseltests durchgeführt werden.
A: Prüfen Sie die Pins an den eingehenden Chargen auf Geradheit. Verbogene Pins verursachen unvollständige Steckverbindungen und instabile Signale.
Prüfen Sie die Flanschbefestigungslöcher auf Verformungen.
Prüfen Sie, ob sich der Stecker leichtgängig ein- und ausstecken lässt, ohne zu klemmen.
Führen Sie während der Inbetriebnahme des Schaltschranks Zugversuche an den verdrahteten Kabeln durch.
