3,81-mm-Schraubverbinderblöcke für industrielle Verkabelung

Frage 1: Welche Probleme beim Schaltschrankbau löst ein 5,08-Durchgangsklemmenblock?

A: Es leitet Signale und Stromkreise mit geringer Leistung direkt durch die Wände des Gehäuses.

Sie sparen sich das umständliche Abisolieren von Kabeln, zusätzliche Spleißstellen und Schrumpfverbindungen.

Bei der Montage von Schaltschränken und bei Servicearbeiten vor Ort können Sie die interne Verdrahtung des Schaltschranks von der externen Feldverdrahtung trennen.

Wenn Sie die Schranktür abnehmen oder interne Module ausbauen müssen, ziehen Sie einfach den Stecker, anstatt jedes Kabel neu zu verlegen.

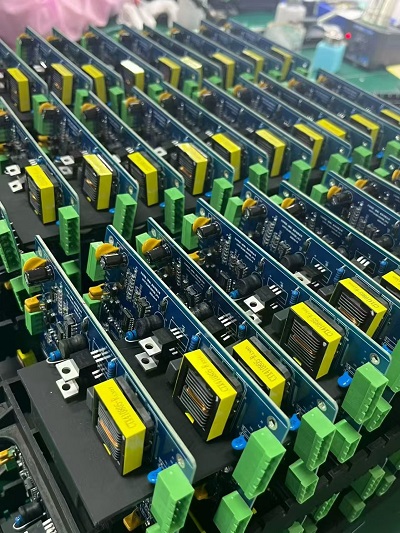

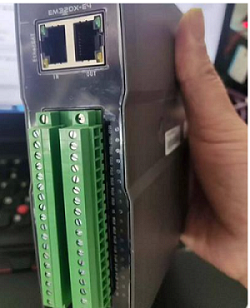

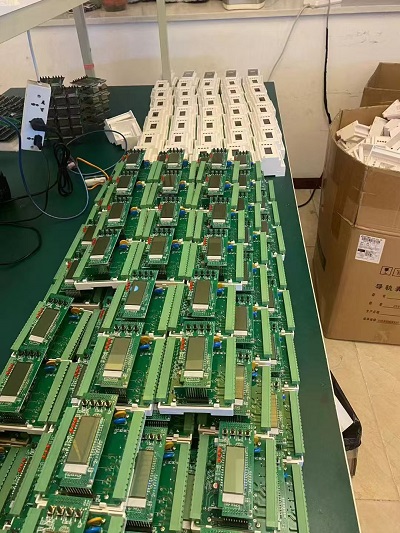

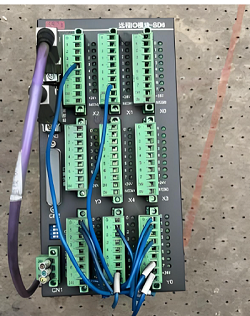

Die meisten OEMs verwenden es für SPS-E/A, Sensorleitungen und Regelkreise für kleine Aktoren.

Frage 2: Welche Drahtquerschnitte und elektrischen Nennwerte muss ich für 5.08-Durchgangsklemmen beachten?

A: Verwenden Sie ausschließlich massive oder flexible Drähte mit einem Querschnitt von 0,5‐2,5 mm² (AWG 24‐14).

Die Standardnennspannung liegt bei etwa 300 V / 15 A gemäß IEC- und UL-Bedingungen.

Schließen Sie keine Motoren mit voller Leistung an diese Blöcke an.

Die Praxiserfahrung zeigt, dass Überhitzung fast immer auf zu große Kabel oder nicht richtig angezogene Schrauben zurückzuführen ist, nicht auf Produktmängel.

Frage 3: Welches Drehmoment sollte ich für 5,08-Durchgangsklemmenschrauben verwenden?

A: Zielwert 0,5‐0,6 Nm für gängige M3-Schraubenversionen.

Zwei Fehler im realen Leben passieren häufig.

Ein zu geringes Drehmoment führt zu lockeren Verbindungen, die sich unter Vibration erhitzen.

Zu hohes Drehmoment kann zu Rissen im Kunststoffgehäuse oder zur Beschädigung des Innengewindes aus Messing führen.

Verwenden Sie an Produktionslinien einen drehmomentgesteuerten Schraubendreher.

Bei Montagearbeiten vor Ort fest anziehen und eine kleine zusätzliche Umdrehung hinzufügen – nicht mit Gewalt anziehen.

Frage 4: Können 5.08-Durchgangsklemmen verschiedener Hersteller zuverlässig miteinander verbunden werden?

A: 5,08 mm ist eine Standardteilung, aber es gibt Unterschiede in der Mechanik und der Beschichtung zwischen den Herstellern.

Der Stiftabstand passt zwar mechanisch, jedoch können die Abmessungen des Gehäuseverschlusses, der Kontaktfederdruck und die Stiftdicke voneinander abweichen.

Durch das Mischen und Anpassen kann es nach Vibrationen oder Temperaturzyklen zu zeitweiligem Kontakt kommen.

Bewährte Vorgehensweise: Verwenden Sie für jedes Schrankprojekt aufeinander abgestimmte Paare von einem Lieferanten.

Falls eine Kreuzverbindung unumgänglich ist, führen Sie vor der Serienproduktion Vibrations- und Temperaturzyklusvalidierungen durch.

Frage 5: Auf welche Installationsfehler sollte ich achten, wenn ich Ausschnitte für 5.08-Durchgangsklemmen in Schaltschränke einbaue?

A: Halten Sie sich genau an die Ausschnittzeichnung des Lieferanten. Zu große Ausschnitte schwächen die Flanschbefestigung und beeinträchtigen die IP-Abdichtung.

Scharfe Metallkanten an den Gehäusebohrungen entgraten. Scharfe Grate können beim Einbau den Kunststoff der Anschlüsse zerkratzen.

Lassen Sie ausreichend Platz um die angrenzenden Bauteile herum. Sie benötigen auch nach der Montage noch Zugang für die Schraubklemmen mit einem Schraubendreher.

Vor dem Festziehen der Flanschschrauben die Ausrichtung prüfen. Eine fehlerhafte Montage belastet das Gehäuse und kann später im Betrieb zu versteckten Schäden führen.
