H15EDGKDH-3.5 Leiterplatten-Klemmenblock-Steckverbinder

H15EDGKDH-3.5 Leiterplatten-Klemmenblock-Steckverbinder

Kernstruktur und Funktionsprinzip

Steckerbereich:

Isolierte Hülle: besteht üblicherweise aus flammhemmendem PC- oder Nylonmaterial; gängige Farben sind Weiß, Schwarz und Blau.

Metallanschluss: Der leitfähige Kern, üblicherweise aus Phosphorbronze oder Messing, zeichnet sich durch gute Elastizität und Leitfähigkeit aus und ist oberflächenverzinnt oder vergoldet. Der Anschluss verfügt über eine Federklemmung.

Bedienungsöffnung/Schubstange: Neben jeder Verdrahtungsposition befindet sich eine kleine Öffnung zur Einführung eines speziellen Drahtauslösewerkzeugs (normalerweise im Lieferumfang der Klemme enthalten). Durch Herunterdrücken der inneren Federplatte wird der Draht freigegeben.

Führungsstifte und Schnallen: Gewährleisten die korrekte Ausrichtung und sichere Verriegelung mit den PCB-Nadelbuchsen.

1. Typ und Pol

Typ: Steckbarer Klemmenblock für Leiterplatten

Pole:

Arbeitsablauf (Verkabelung):

Einführen der Drähte: Massive Drähte mit abisolierten Enden (üblicherweise 7–10 mm) oder mehradrige Drähte mit kaltgepressten Enden werden senkrecht in die entsprechenden Öffnungen des Steckers eingeführt, bis ein Klicken zu hören ist oder sich der Stecker nicht weiter einstecken lässt. Die innere Federplatte fixiert den Draht.

Herausziehen des Drahtes: Führen Sie das spezielle Drahtausziehwerkzeug in die Öffnung ein, drücken Sie die Federplatte auf, und der Draht kann leicht herausgezogen werden.

Vorsichtsmaßnahmen für die Verwendung

Achten Sie unbedingt auf die Verwendung des richtigen Drahttyps: Es wird dringend empfohlen, massive Drähte zu verwenden oder für mehradrige Leitungen vorisolierte, kaltgepresste Aderendhülsen einzusetzen. Das direkte Einstecken unbehandelter, mehradriger flexibler Leitungen ist die Hauptursache für Kontaktprobleme und Funktionsstörungen.

Überschreiten Sie nicht die Spezifikationen: Es ist strengstens verboten, Lasten anzuschließen, die den Nennstrom überschreiten.

Richtige Verwendung von Werkzeugen: Verwenden Sie beim Auseinandernehmen unbedingt das passende Drahtauslösewerkzeug und hebeln Sie nicht mit scharfen Gegenständen, um die Feder nicht zu beschädigen.

Sicherstellen, dass der Draht richtig sitzt: Achten Sie beim Einführen darauf, dass er vollständig eingeführt ist, bis Sie einen deutlichen Widerstand spüren.

2. MaterialVonSteckbarer Klemmenblock

3.ElektrikVonSteckbarer Klemmenblock

4.MechanischVonSteckbarer Klemmenblock

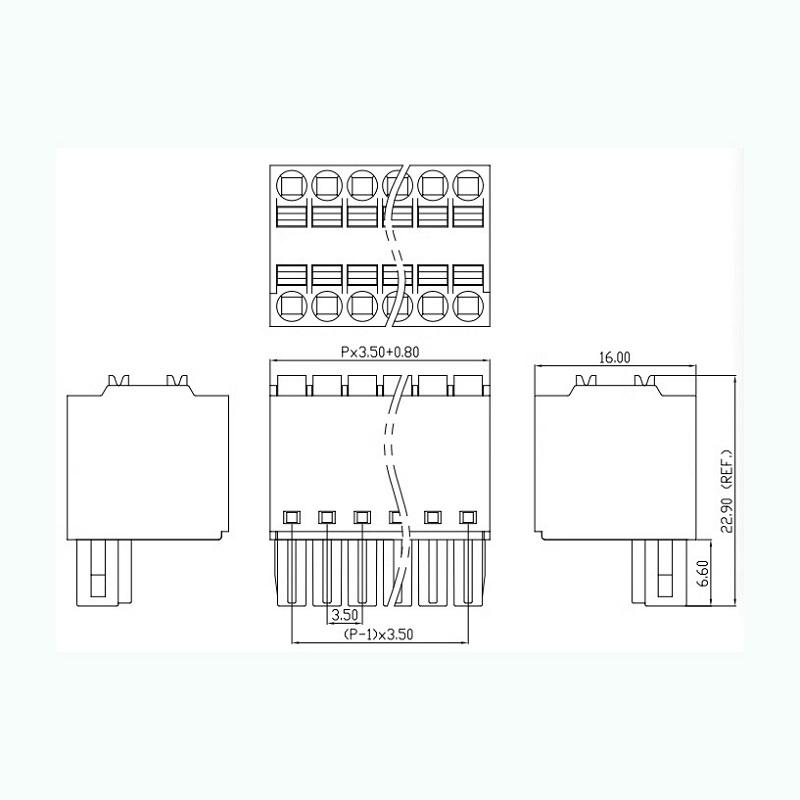

5. Abmessungen

6. Vorteile

☑ Geeignet für verschiedene Steckdosentypen, das Gerätedesign ist hochflexibel
☑ Die Anforderungen an die Schlüsselung können erfüllt werden
☑ Universelle Installationsmethode, geeignet für verschiedene Situationen

Hauptvorteile

Extrem hohe Verdrahtungseffizienz: Dies ist der größte Vorteil. Durch den Wegfall des Festziehens von Schrauben und der Suche nach Schraubendrehern wurde die Verdrahtungsgeschwindigkeit um über 70 % gesteigert, wodurch sich das System besonders für die Großserienfertigung oder die schnelle Installation und Wartung vor Ort eignet.

Zuverlässiger Vibrationsschutz: Der Federdruck ist konstant, und die Klemmen lösen sich auch in einer vibrierenden Umgebung nicht so leicht. Sie bieten eine bessere Leistung als herkömmliche Schraubklemmen (Schrauben können sich durch Vibrationen lösen).

Hohe Dichte und Kompaktheit: Das zweireihige Design bietet eine große Anzahl von Anschlusspunkten auf begrenztem Raum und ist daher ideal für Geräte mit begrenztem Platzangebot wie LED-Anzeigemodule und Controller.

Dummes Design: Stecker und Stifthalter verfügen üblicherweise über Führungsstifte, um ein falsches Einstecken zu verhindern.

Zuverlässiger Kontakt: Die Federklemmung sorgt für gleichmäßigen und lang anhaltenden Kontaktdruck, minimale Oxidation und einen stabilen Kontaktwiderstand.

Einfache Wartung: Mit Werkzeugen kann jeder Draht schnell ausgetauscht werden, ohne dass andere Stromkreise demontiert werden müssen.

7. AnwendungVonSteckbarer Klemmenblock

1. Bewegungssteuerung 2. Drehstromzähler 3. Mikrocomputer-Schutzvorrichtung 4. Elektrische Ausrüstung

5. Automatisierungsanlagen 6. Sicherheitsanlagen 7. IoT-Geräte

8. PaketVonSteckbarer Klemmenblock

Wir wählen hochwertiges und sicheres Verpackungsmaterial, um sicherzustellen, dass Ihre Bestellung während des Transports nicht beschädigt wird.

Folgende Handelsbedingungen sind akzeptabel: EXW, FOB, CFR, CIF.
