H15EDGKDM-3.5 Klemmenblock-Steckverbinder mit seitlicher Schraube

H15EDGKDM-3.5 Klemmenblock-Steckverbinder mit seitlicher Schraube

1. Interne elektrische Anschlüsse (schraubenlos)

Methode: Identisch mit Standardmodellen, unter Verwendung von Federdrucktechnologie („Einstecken“ oder „Presspassung“). Jeder Stift verfügt über eine entsprechende Federklemme zur Fixierung des Drahtes und ermöglicht so schnelle und zuverlässige elektrische Verbindungen.

Zweck: Eine hervorragende Leitfähigkeit und Vibrationsfestigkeit zu gewährleisten und eine schnelle Verdrahtung zu ermöglichen.

2. Äußere mechanische Verriegelung (mit Schrauben)

Lage: Typischerweise befinden sich auf der linken und rechten Seite des Kunststoffsteckergehäuses Gewindeeinsätze aus Metall, die jeweils mit einer kleinen Schraube (üblicherweise Größe M2 oder M2,5) versehen sind.

Funktion: Nachdem der Stecker vollständig in die entsprechende Buchse (oder den Sockel) eingeführt wurde, werden diese beiden Schrauben festgezogen. Die Schraubenspitzen drücken gegen bzw. rasten in entsprechende Nuten oder Verriegelungsmechanismen am Buchsengehäuse ein.

Zweck: Gewährleistung einer starken mechanischen Verriegelungskraft, um zu verhindern, dass sich der Stecker aufgrund starker Vibrationen, versehentlichen Ziehens oder längerer Nutzung von der Buchse löst oder abfällt.

1. Typ und Pol

Typ: Steckbarer Schraubklemmenblock für Leiterplatten

Pole:

Es befasst sich in erster Linie mit folgenden Problemen:

Zuverlässigkeit in Umgebungen mit Vibrationen: In Bereichen wie Schienenverkehr, Bergbaumaschinen, Schwerlastfahrzeugen und Vibrationssieben können die Kunststoffclips herkömmlicher Steckverbinder durch anhaltende Vibrationen ermüden oder sich lösen. Schraubverbindungen beseitigen dieses Problem grundlegend.

Vermeidung versehentlicher Trennung: In Bereichen mit hohem Verkehrsaufkommen oder wo versehentliches Anstoßen wahrscheinlich ist, verhindert die Schraubverriegelung ein unbeabsichtigtes Lösen des Steckers und beugt so unerwarteten Geräteausfallzeiten vor.

Sicherstellung kritischer Signal-/Stromverbindungen: Bei kritischen Steuerschaltungen, Sicherheitsschaltungen oder Hauptstromkreisen, bei denen Unterbrechungen nicht akzeptabel sind, ist die Verwendung einer Konstruktion mit Verriegelungsschrauben eine „doppelte Absicherung“ gemäß der Ingenieurpraxis.

Verlängerung der Gesamtlebensdauer des Steckverbinders: Dadurch wird der Verschleiß an den Buchsenstiften durch wiederholte kleine Bewegungen reduziert.

2. MaterialVonSteckbarer Klemmenblock

3.ElektrikVonSteckbarer Klemmenblock

Typische Anwendungsszenarien

Diese Bauweise wird typischerweise in Anwendungen eingesetzt, in denen eine extrem hohe Verbindungszuverlässigkeit erforderlich ist:

Schwere Maschinen und Anlagen: Schaltschrankanschlüsse für Baumaschinen (Bagger, Kräne), Landmaschinen und Hafenmaschinen.

Schienenverkehr: Vernetzung von Steuereinheiten innerhalb der Waggons, die eine Beständigkeit gegen kontinuierliche Vibrationen und Stöße erfordern.

Energie und Leistung: Steuerschränke für die Pitch- und Gierregelung von Windkraftanlagen und Photovoltaik-Wechselrichter, wo die Umgebungserschütterungen eine wichtige Rolle spielen und die Wartung schwierig ist.

Kritische Prozesssteuerung: E/A-Stationen, die in Sicherheitsverriegelungen (ESD) oder kritischer Prozesssteuerung in der Chemie-, Öl- und Gasindustrie eingesetzt werden.

Mobile Geräte und Fahrzeuge: Elektronische Systemverbindungen für Spezialfahrzeuge und militärische Ausrüstung.

4.MechanischVonSteckbarer Klemmenblock

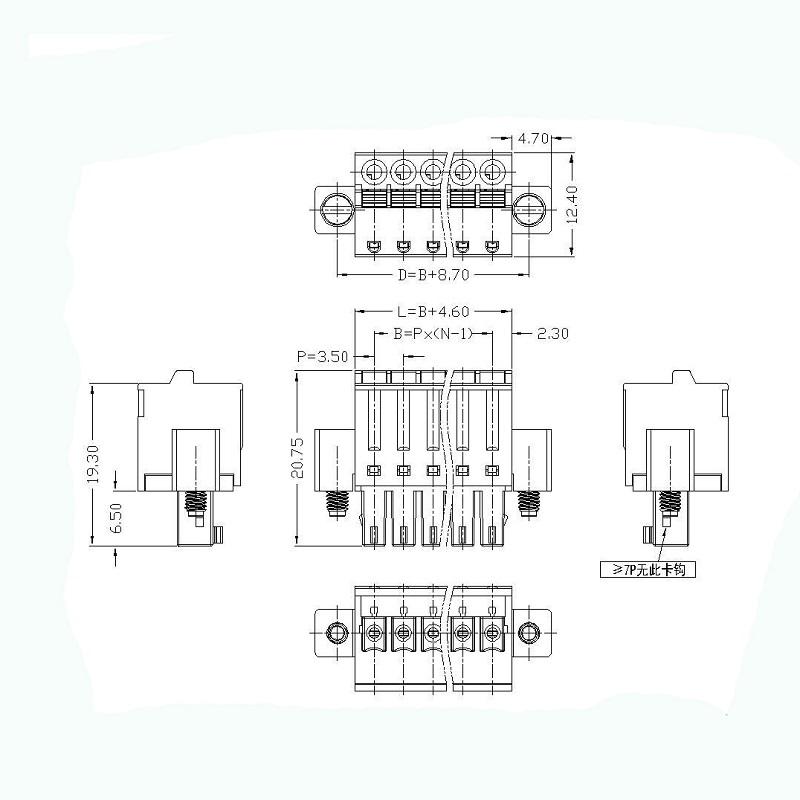

5. Abmessungen

6. Vorteile

☑ Geeignet für verschiedene Steckdosentypen, das Gerätedesign ist hochflexibel
☑ Die Anforderungen an die Schlüsselung können erfüllt werden
☑ Universelle Installationsmethode, geeignet für verschiedene Situationen

7. AnwendungVonSteckbarer Klemmenblock

1. Bewegungssteuerung 2. Drehstromzähler 3. Mikrocomputer-Schutzvorrichtung 4. Elektrische Ausrüstung

5. Automatisierungsanlagen 6. Sicherheitsanlagen 7. IoT-Geräte

8. PaketVonSteckbarer Klemmenblock

Wir wählen hochwertiges und sicheres Verpackungsmaterial, um sicherzustellen, dass Ihre Bestellung während des Transports nicht beschädigt wird.

Folgende Handelsbedingungen sind akzeptabel: EXW, FOB, CFR, CIF.
