H15EDGKNM-3.5 | Steckbarer Leiterplatten-Klemmenblock mit 3,5 mm Rastermaß
Marke: HOMNECKS
Die schraubenlose Klemmenleiste mit 3,5 mm Rastermaß (und Flanschbefestigungslöchern auf beiden Seiten) ist eine modulare Klemmenleiste für Leiterplatten. Sie vereint die Vorteile einer schnellen Verdrahtung und mechanischer Stabilität.
3,5-mm-Raster: Dies bezieht sich auf den horizontalen Abstand von 3,5 Millimetern zwischen den mittleren Pins der Anschlüsse. Dieses Raster bestimmt die Kompatibilität mit Standard-3,5-mm-Raster-Leiterplattenpads und beeinflusst die zulässige Spannung (typischerweise für Anwendungen mit niedrigen bis mittleren Spannungen, z. B. 300–600 V).
Schraubenlos: Hierbei handelt es sich um eine Verdrahtungsmethode, die auf der „Federklemmen“-Technologie basiert. Die Drähte werden durch Drücken eines Hebels oder durch Betätigung einer internen Federklemme mit einem Schraubendreher gesichert, wodurch das Festziehen von Schrauben entfällt.

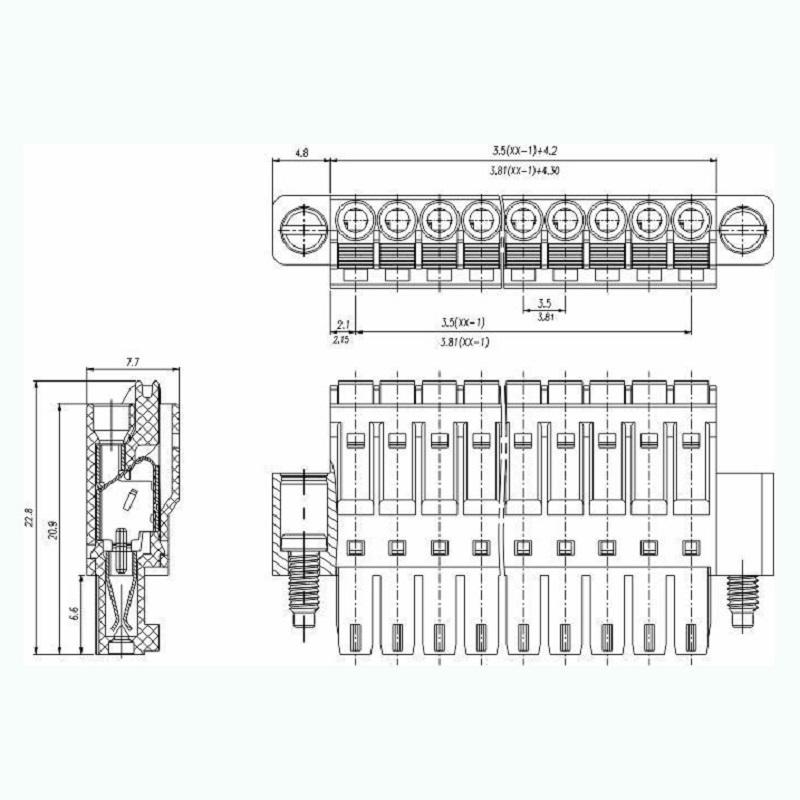

Beidseitig geflanschte Befestigungslöcher: Dies bezieht sich auf das Klemmengehäuse mit beidseitig hervorstehenden Flanschen („Ohren“), in denen sich Durchgangslöcher befinden. Diese Ausführung dient der zusätzlichen mechanischen Befestigung der Klemme auf der Leiterplatte mittels Schrauben oder Nieten.
Art.-Nr :
H15EDGKNM-3.5Zahlung :
T/TProduktherkunft :
ChinaFarbe :
green ,we can also make other color if meet moqDieser steckbare Leiterplatten-Klemmenblockverbinder mit 3,5 mm Rastermaß (H15EDGKNM-3.5) löst perfekt zwei wichtige Probleme der Industrie: Verdrahtungseffizienz und Verbindungssicherheit.
Typ: Steckbarer schraubenloser Klemmenblock für Leiterplatten
Mastoptionen:
| 2-polig | 3-polig | 4-polig | 5-polig | 6-polig | 7-polig |
| 8-polig | 9-polig | 10-polig | 11-polig | 12-polig | 13-polig |
| 14-polig | 15-polig | 16-polig | 17-polig | 18-polig | 19-polig |
| 20-polig | 21-polig | 22-polig | 23-polig | 24-polig | - |
| Gehäuse | PA66, UL94V-0 |
| Taste | PA66, UL94V-0 |
| Schilf | Edelstahl |
| Kontakt | Kupferlegierung, verzinnt |
| Nennspannung | UL: 300 V | IEC: 250 V |
| Nennstrom | UL: 8 A | IEC: 7 A |
| Kontaktwiderstand | 20 mΩ (MAX) |
| Isolationswiderstand | 500 MΩ / DC 500 V |
| Spannungsfestigkeit | Wechselstrom 1500 V / 1 Minute |
| Drahtbereich | 28-16 AWG |
| Temperaturbereich | -40℃ ~ +105℃ |
| MAX Löten | +250℃, für 5 Sek. |
| Streifenlänge | 8-9 mm |
Elektrische vs. mechanische Verbindung: Die auf die Leiterplatte gelöteten Anschlussstifte dienen der Leitfähigkeit, während mechanische Belastungen (Zug, Rütteln) über Flanschbefestigungsschrauben direkt auf den robusten Anschlusskörper übertragen werden, wodurch ein Riss in den Lötstellen und eine Ablösung der Kupferfolie auf der Leiterplatte verhindert werden.
☑ Geeignet für verschiedene Steckdosentypen, das Gerätedesign ist hochflexibel
☑ Die Anforderungen an die Schlüsselung können erfüllt werden
☑ Universelle Installationsmethode, geeignet für verschiedene Situationen
Wir wählen hochwertiges und sicheres Verpackungsmaterial, um sicherzustellen, dass Ihre Bestellung während des Transports nicht beschädigt wird.
Akzeptierte Handelsbedingungen: EXW, FOB, CFR, CIF.

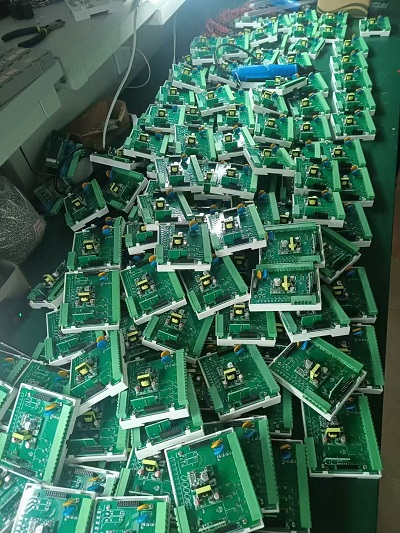

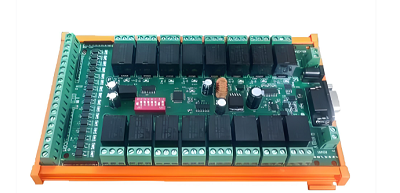

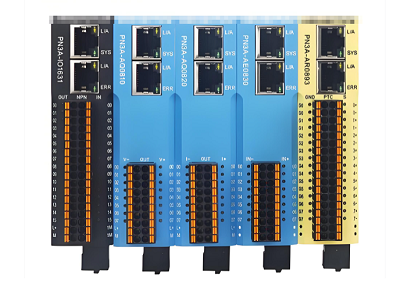

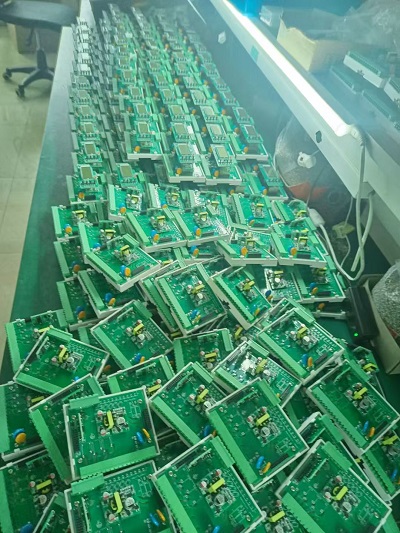

1. Bewegungssteuerung 2. Drehstromzähler 3. Mikrocomputer-Schutzvorrichtung 4. Elektrische Ausrüstung
5. Automatisierungsanlagen 6. Sicherheitsanlagen 7. IoT-Geräte
Dieser flache Steckverbinder zeichnet sich durch eine reduzierte Gehäusedicke aus, wodurch Platz in engen Steuergehäusen und kleinen SPS-Modulen gespart wird und gleichzeitig eine schnelle schraubenlose Verdrahtung sowie Vibrationsfestigkeit gewährleistet sind.
Die typischen Nennwerte liegen bei 300 V, 8-10 A pro Kontakt unter IEC- und UL-Bedingungen, ausgelegt für 0,5-1,5 mm² massive oder litzenförmige Leiter (für feine Litzen sollten Aderendhülsen verwendet werden).
Zu den häufigsten Fehlern gehören das Weglassen von Aderendhülsen bei feinen Litzen, das zu tiefe Einführen blanker Leiter und das gewaltsame Herausziehen der Kabel anstatt die eingebaute Entriegelungslasche zu benutzen.
Während ein Rastermaß von 3,5 mm für gleichbleibende Abstände sorgt, unterscheiden sich die Gehäusekonturen und Federdrücke der schlanken Ausführungen je nach Hersteller. Verwenden Sie für die Serienfertigung von Gehäusen daher immer aufeinander abgestimmte Sets von einem einzigen Lieferanten.
Prüfen Sie bei eingehenden Chargen, ob sich der Entriegelungshebel leichtgängig bedienen lässt, ob die Drähte problemlos eingeführt werden können und ob die Abisolierlängen korrekt sind. Ziehen Sie während der Inbetriebnahme an jedem Draht leicht, um sicherzustellen, dass die Federklemmung sicher ist.
