H2EDG-2,54 mm Leiterplatten-Schraubklemmenblock

2.54mm pitch PCB terminal block

H2EDG-2,54 mm Leiterplatten-Schraubklemmenblock

Marke: HOMNECKS

Dies ist ein sehr gebräuchlicher und wichtiger elektronischer Steckverbinder, dessen Name bereits mehrere wichtige Merkmale enthält:

2,54: Stiftabstand, d. h. der Abstand zwischen den Mittelpunkten zweier benachbarter Klemmenblöcke beträgt 2,54 Millimeter (0,1 Zoll). Dies ist ein gängiger Standardabstand in der Elektronikindustrie.

PCB: Installationsmethode, bei der Stifte auf eine Leiterplatte gelötet werden.

Schraubverbindung: Verbindungsmethode, bei der Schrauben angezogen werden, um Drähte zu fixieren und zu sichern.

Klemmenblock: Klemmenblock/Klemmenblock.

  • Art.-Nr :

    H2EDG-2.54

  • Zahlung :

    T/T

  • Produktherkunft :

    China

  • Farbe :

    green ,we can also make other color if meet moq
jetzt anfragen

H2EDG-2,54-mm-Leiterplatten-Schraubklemmenserie

Die Serie H2EDG-2,54 mm ist eine hochdichte, zuverlässige Leiterplatten-Schraubklemmenleiste, die für eine höhere Anschlussdichte pro Längeneinheit ausgelegt ist. Sie eignet sich ideal für moderne, kompakte elektronische Geräte mit begrenztem Platzangebot.

Kernmerkmale und Vorteile

  • Hohe Dichte und Kompaktheit: Der Rasterabstand von 2,54 mm ermöglicht platzsparende Installationen in industriellen Steuermodulen, Kommunikationsgeräten und Messinstrumenten.
  • Zuverlässige Schraubverbindung: Das Verpressen mit Schraubklemmen gewährleistet eine starke mechanische Verbindung und einen sicheren elektrischen Kontakt. Es zeichnet sich durch hervorragende Vibrationsfestigkeit für industrielle Umgebungen aus, eignet sich zum Verbinden dickerer Drähte (AWG 24–30) und erfordert kein Spezialwerkzeug – lediglich einen handelsüblichen Schraubendreher.
  • Automatisierte Produktion möglich: Standardmäßige gerade oder rechtwinklige Stifte eignen sich perfekt für Wellenlöt- oder Reflow-Lötverfahren und lassen sich problemlos mit anderen Leiterplattenkomponenten integrieren, um die Produktionseffizienz zu steigern.

Gängige Typen und Stile

  • Stiftrichtung: Verfügbar in Direkte Einführung (vertikal, am häufigsten) und Rechter Winkel/Gebogen (90-Grad-Winkel, geeignet für die seitliche Verdrahtung, um vertikalen Platz zu sparen).
  • Eingangsdrahtrichtung: Unterstützt beides Vertikaler Eingang (von oberhalb der Leiterplatte) und Horizontaler Eingang (von der Seite).
  • Zeilenlayout: Erhältlich in einreihiger oder zweireihiger Ausführung (Rücken an Rücken oder Seite an Seite) für höchste Anschlussdichte.

Typ und Mast

Typ: Steckbarer Schraubklemmenblock für Leiterplatten

Verfügbare Stangen:

2-poliger Klemmenblock3-poliger Klemmenblock4-poliger Klemmenblock5-poliger Klemmenblock6-poliger Klemmenblock7-poliger Klemmenblock
8-poliger Klemmenblock9-poliger Klemmenblock10-poliger Klemmenblock11-poliger Klemmenblock12-poliger Klemmenblock13-poliger Klemmenblock
14-poliger Klemmenblock15-poliger Klemmenblock16-poliger Klemmenblock17-poliger Klemmenblock18-poliger Klemmenblock19-poliger Klemmenblock
20-poliger Klemmenblock21-poliger Klemmenblock22-poliger Klemmenblock23-poliger Klemmenblock24-poliger Klemmenblock

Technische Spezifikationen

Material- und mechanische Details

GehäusePA66, UL94V-0
SchraubenM1.6 Stahl, verzinkt, "-" Schlitztyp
Klemme & KontaktKupferlegierung, verzinnt
Temperaturbereich-40℃ ~ +105℃
MAX Löten+250℃, für 5 Sek.
Streifenlänge8 mm

Elektrische Parameter

Nennspannung150 V (UL) / 130 V (IEC)
Nennstrom5A (UL) / 10A (IEC)
Drahtbereich24-20 AWG
Kontaktwiderstand20 mΩ (MAX)
Isolationswiderstand500 MΩ / DC 500 V
SpannungsfestigkeitWechselstrom 1250 V / 1 Minute

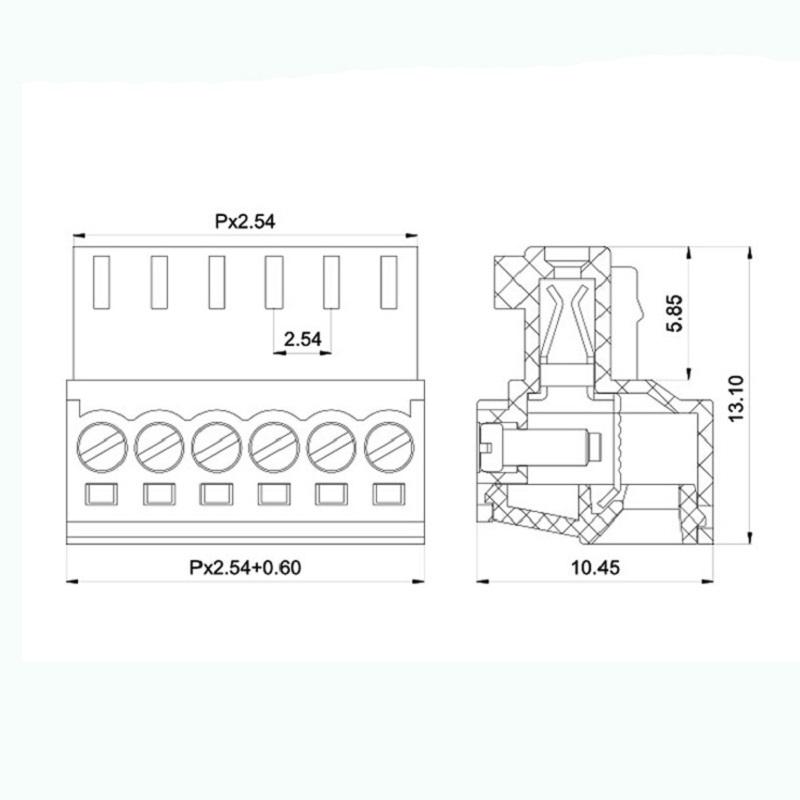

Abmessungen

2.54mm PCB Screw Terminal Block Dimensions

Verpackung & Versand

Wir verwenden hochwertige und sichere Verpackungsmaterialien, um sicherzustellen, dass Ihre Bestellung während des Transports nicht beschädigt wird. Akzeptable Lieferbedingungen sind: EXW, FOB, CFR, CIF.

Screw Terminal Block Packaging Details

Anwendung von steckbaren Klemmenblöcken

Die Klemmenleiste mit 2,54 mm Rastermaß bietet hohe Flexibilität, erfüllt die Anforderungen an die Kodierung und verfügt über eine universelle Installationsmethode, die sich perfekt für verschiedene Branchen eignet:

  • Industrielle Steuerung: SPS-E/A-Module, Sensor-/Aktor-Schnittstellen, Bewegungssteuerungen und Motortreiber.
  • Stromversorgungsgeräte: Eingangs- und Ausgangsschnittstellen für Schaltnetzteile (SMPS), USV-Anlagen und Drehstromzähler.
  • Telekommunikation & Netzwerk: Strom- oder Alarmsignalanschlüsse in Routern, Switches und IoT-Geräten.
  • Prüfung und Messung: Oszilloskope, Signalgeneratoren, Datenerfassungskarten und Mikrocomputer-Schutzvorrichtungen.
  • Sicherheitssysteme: Anschlusspunkte für Überwachungs-Hosts und Zutrittskontrollsysteme.

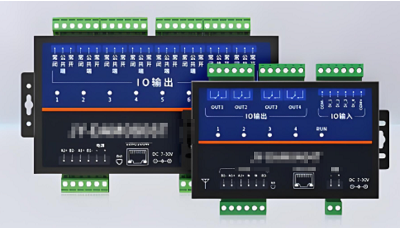

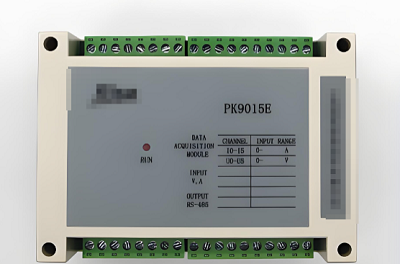

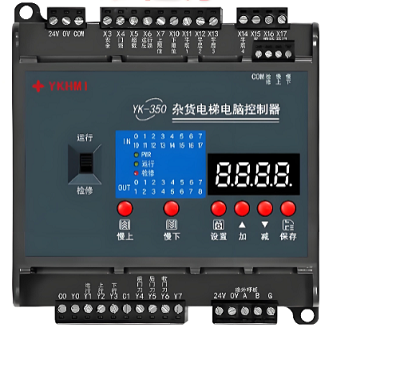

2.54mm Screw Terminal Block Application 1 2.54mm Screw Terminal Block Application 2 2.54mm Screw Terminal Block Application 3 2.54mm Screw Terminal Block Application 4

Häufig gestellte Fragen zu Klemmenblöcken

Frage 1: Für welche Anwendungen eignen sich 2,54-mm-Schraubklemmenblöcke im Schaltschrankbau?
A: Der kompakte Rastermaß von 2,54 mm spart Platz auf Leiterplatten und in Schaltschränken. Diese Schraubstecker werden häufig für die Signalverdrahtung mit niedrigen Strömen eingesetzt. Typische Anwendungsfälle sind Sensoranschlüsse, SPS-E/A-Module und kleine Automatisierungssteuerungen. Die Schraubklemmung gewährleistet einen stabilen Kontakt und ist ideal für industrielle Anlagen in Innenräumen mit geringen Vibrationen.

Frage 2: Welchen Drahtquerschnitt können diese 2,54-mm-Schraubklemmen aufnehmen?
A: Die meisten Standardmodelle unterstützen Drähte mit einem Querschnitt von 0,14 bis 0,75 mm² (AWG 24–20). Sowohl massive als auch Litzen sind geeignet. Bei Litzen sollten die Kupferlitzen vor dem Einführen fest verdrillt werden, um Kurzschlüsse durch lose Drähte während der Gehäusemontage zu vermeiden.

Frage 3: Wie lassen sich schlechte Kontakte oder lose Drähte beim Festziehen der Klemmschrauben vermeiden?
A: Die Schrauben nicht zu fest anziehen, da dies die Kupferlitzen beschädigen oder das Kunststoffgehäuse beschädigen kann. Sie dürfen aber auch nicht zu locker angezogen werden, da eine schwache Klemmung zu zeitweiligen Signalstörungen führt. Halten Sie für eine gleichmäßige Verdrahtung vor Ort einen kleinen, kalibrierten Drehmomentschraubendreher bereit und überprüfen Sie nach dem Verlegen jedes Kabels sorgfältig.

Frage 4: Sind 2,54-mm-Schraubsteckerklemmen mit anderen Marken austauschbar, die die gleiche Steigung aufweisen?
A: Sie haben einen identischen Stiftabstand von 2,54 mm. Allerdings unterscheiden sich Steckergehäuseform, Stiftstärke und Verriegelungsclip je nach Hersteller. Die Kompatibilität herstellerübergreifend kann nicht garantiert werden. Führen Sie vor der Massenbeschaffung von Gehäusen immer einen Passformtest mit einem Prototyp durch.

Frage 5: Welche kritischen Spezifikationen sollten Ingenieure vor der Auswahl dieser Schraubklemmen überprüfen?
A: Prüfen Sie zuerst die Nennspannung und den Nennstrom. Überprüfen Sie die Flammschutzklasse der Isolierung und die Länge der Leiterplattenstifte. Prüfen Sie die Steckzyklen, wenn der Stecker häufig getrennt wird. Beachten Sie, dass es sich um eine Kleinsignal-Anschlussklemme handelt; verwenden Sie sie nicht für Lastkreise.
