H15EDGRHM-3.5 Doppelreihen-Klemmenblöcke mit seitlicher Schraubverbindung

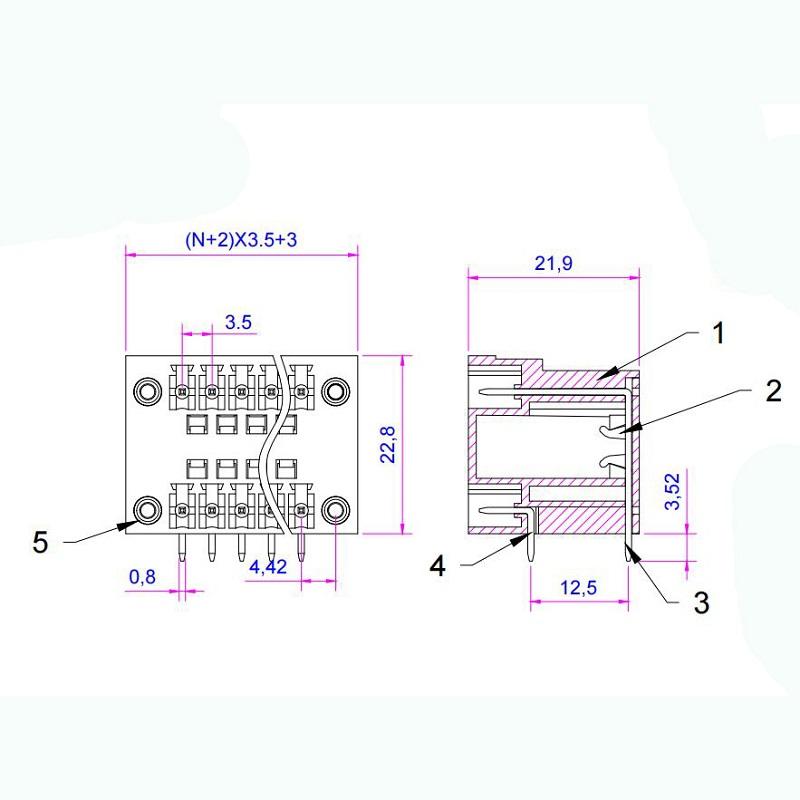

3,5 mm Rastermaß, zweilagiger rechtwinkliger Stiftleisten-Klemmenblock mit seitlichen Flanschen (Ohren)
Doppeldeck-Winkelverbinder. Rastermaß: 3,5 mm. Mit integrierten Befestigungslaschen auf beiden Seiten zur sicheren Leiterplattenbefestigung.
Art.-Nr :
H15EDGRHM-3.5Zahlung :
T/TProduktherkunft :
ChinaFarbe :
green ,we can also make other color if meet moqDieser kompakte, platzsparende Doppeldeck-Klemmenblock ist für zuverlässige Draht-Leiterplatten-Verbindungen konzipiert. Mit einem Stiftraster von 3,5 mm und einem 90°-Winkel ermöglicht er eine flache, parallele Montage auf der Leiterplatte. Die einzigartige Doppelschichtkonstruktion verdoppelt die Leiterbahndichte bei minimalem Platzbedarf auf der Leiterplatte. Integrierte Befestigungslaschen (Flansche) an beiden Enden sorgen für eine verstärkte mechanische Fixierung und gewährleisten hohe Vibrationsfestigkeit sowie stabile Lötverbindungen.
Typ: Doppelreihiger Klemmenblock
Mastoptionen:
| 2-polig | 3-polig | 4-polig | 5-polig | 6-polig | 7-polig |
| 8-polig | 9-polig | 10-polig | 11-polig | 12-polig | 13-polig |
| 14-polig | 15-polig | 16-polig | 17-polig | 18-polig | 19-polig |
| 20-polig | 21-polig | 22-polig | 23-polig | 24-polig | - |
| Gehäuse | PA66, UL94V-0 |
| Stiftleiste | Kupferlegierung, verzinnt |
| Nennspannung | UL: 300 V | IEC: 250 V |
| Nennstrom | UL: 8 A | IEC: 7 A |
| Kontaktwiderstand | 20 mΩ (MAX) |
| Isolationswiderstand | 500 MΩ / DC 500 V |
| Spannungsfestigkeit | Wechselstrom 1500 V / 1 Minute |
| Temperaturbereich | -40℃ ~ +105℃ |
| MAX Löten | +250℃, für 5 Sek. |
☑ Geeignet für verschiedene Steckdosentypen, das Gerätedesign ist hochflexibel
☑ Die Anforderungen an die Schlüsselung können erfüllt werden
☑ Universelle Installationsmethode, geeignet für verschiedene Situationen
Wir wählen hochwertiges und sicheres Verpackungsmaterial, um sicherzustellen, dass Ihre Bestellung während des Transports nicht beschädigt wird.
Akzeptierte Handelsbedingungen: EXW, FOB, CFR, CIF.

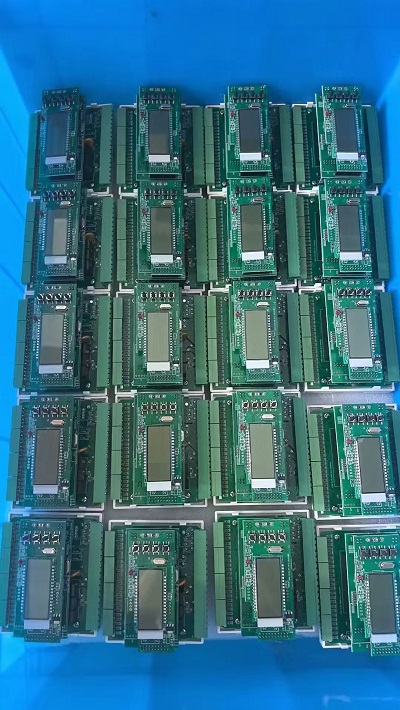

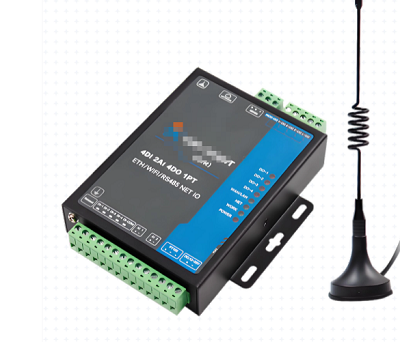

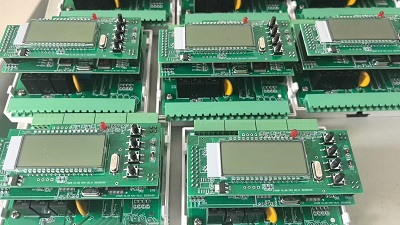

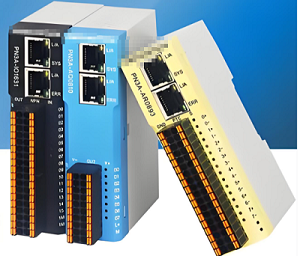

1. Bewegungssteuerung 2. Drehstromzähler 3. Mikrocomputer-Schutzvorrichtung 4. Elektrische Ausrüstung
5. Automatisierungsanlagen 6. Sicherheitsanlagen 7. IoT-Geräte
Flansche ermöglichen die feste Verschraubung auf Leiterplatten oder Montagehalterungen. Vibrationen im Schaltschrank verhindern ein Lösen des Steckers. Die rechtwinklige Anordnung spart Platz in kompakten Gerätegehäusen.
Der Standardrasterabstand beträgt 3,5 mm für zweireihige Ausführungen. Typische Betriebsspezifikationen: 300 V, 8–10 A pro Pin gemäß IEC- und UL-Bedingungen. Geeignet für Litzen- oder Massivdrähte mit einem Querschnitt von 0,5–1,5 mm².
Viele Teams ziehen die Flanschbefestigungsschrauben zu fest an, was zu Verformungen der Leiterplattensubstrate oder Rissen im Kunststoffsockel des Stiftleistenanschlusses führen kann. Achten Sie auf ein moderates Drehmoment und stellen Sie sicher, dass die Flanschfläche plan auf der Montagefläche aufliegt.
3,5 mm ist zwar ein Standardraster, doch Stiftstärke, Federkraft und Toleranzen bei den Flanschabmessungen variieren je nach Hersteller. Verwenden Sie für die Serienfertigung daher am besten passende Stiftleisten und Stecker von einem einzigen Lieferanten.
Prüfen Sie bei Anlieferung der Teile die Geradheit der Stifte und vergewissern Sie sich, dass die Flanschlöcher korrekt ausgerichtet sind. Ziehen Sie während der Inbetriebnahme leicht an den zusammenpassenden Bauteilen, um sicherzustellen, dass der Flansch die Zugkraft aufnimmt und nicht die Lötstellen die gesamte Belastung tragen.
