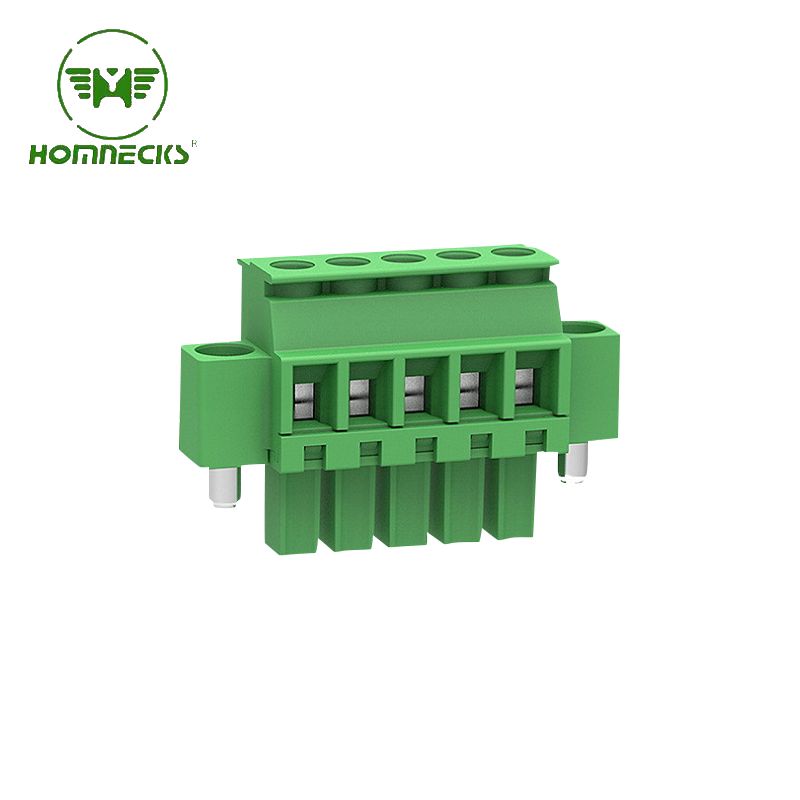

Produktbezeichnung: 3,5 mm Rastermaß 180° Steckklemmenblock (Seite B / Stecker)
Die 180°-Steckklemmenleiste mit 3,5 mm Rastermaß ist eine leistungsstarke, abnehmbare Verbindungslösung, die für die Verwendung mit passenden vertikalen Stiftleisten (oft als A-Seite bezeichnet) entwickelt wurde. Dank der geraden (180°) Drahteinführung gewährleistet dieser Stecker einen sauberen und direkten Kabelausgang senkrecht zur Leiterplatte.
Art.-Nr :
H15EDGKBM-3.5Zahlung :
T/TProduktherkunft :
ChinaFarbe :
green ,we can also make other color if meet moqH15EDGKBM-3.5 mit seitlichem Schraubanschluss für Leiterplatten
Mit einem Stiftabstand von 3,5 mm optimiert dieser Steckverbinder die Leiterplattenfläche und bietet gleichzeitig eine robuste Leistung in Mittelspannungs- und Signalpegelanwendungen. Die B-Seite kennzeichnet den steckbaren Teil der Verbindung und ermöglicht so eine einfache Feldverdrahtung und einen unkomplizierten Austausch, ohne die auf der Leiterplatte montierte Stiftleiste zu beeinträchtigen.
1. Typ und Pol
Typ: Steckbarer Schraubklemmenblock für Leiterplatten
Pole:
| 2-poliger Klemmenblock | 3-poliger Klemmenblock | 4-poliger Klemmenblock | 5-poliger Klemmenblock | 6-poliger Klemmenblock | 7-poliger Klemmenblock |
| 8-poliger Klemmenblock | 9-poliger Klemmenblock | 10-poliger Klemmenblock | 11-poliger Klemmenblock | 12-poliger Klemmenblock | 13-poliger Klemmenblock |
| 14-poliger Klemmenblock | 15-poliger Klemmenblock | 16-poliger Klemmenblock | 17-poliger Klemmenblock | 18-poliger Klemmenblock | 19-poliger Klemmenblock |
| 20-poliger Klemmenblock | 21-poliger Klemmenblock | 22-poliger Klemmenblock | 23-poliger Klemmenblock | 24-poliger Klemmenblock |
2. MaterialVonSteckbarer Klemmenblock
| Gehäuse | PA66, UL94V-0 |
| Schrauben | Stahl M2.0, verzinkt, -"-Nut |
| Kontakt | Kupferlegierung, verzinnt |
| Klemme | Kupferlegierung, verzinnt |
3.ElektrikVonSteckbarer Klemmenblock
| Nennspannung | UL IEC 300 V 250 V |
| Nennstrom | 8A 7A |
| Kontaktwiderstand | 20 mΩ (MAX) |
| Isolationswiderstand | 500 MΩ/DC 500 V |
| Spannungsfestigkeit | Wechselstrom 1500 V/1 Min. |
| Drahtbereich | 28-16 AWG |
Mechanische Konstruktion: Durch die 180-Grad-Ausrichtung werden die Drähte parallel zur Steckrichtung des Steckers eingeführt und fixiert. Das Gehäuse verfügt üblicherweise über einen integrierten Schraubflansch oder eine Verriegelung, um eine sichere und vibrationsfeste Verbindung mit der entsprechenden Stiftleiste zu gewährleisten.
Drahtanschluss: Der Stecker verfügt über einen zuverlässigen Schraub- oder Käfigklemmmechanismus. Dies gewährleistet eine gasdichte und korrosionsbeständige Verbindung für massive und flexible Drähte. Er ist für die werkzeugbetätigte Klemmung ausgelegt und bietet hohe Kontaktkraft bei geringem Widerstand.
4.MechanischVonSteckbarer Klemmenblock
| Temperaturbereich | -40℃~ +105℃ |
| MAX Löten | +250, für 5 Sek. |

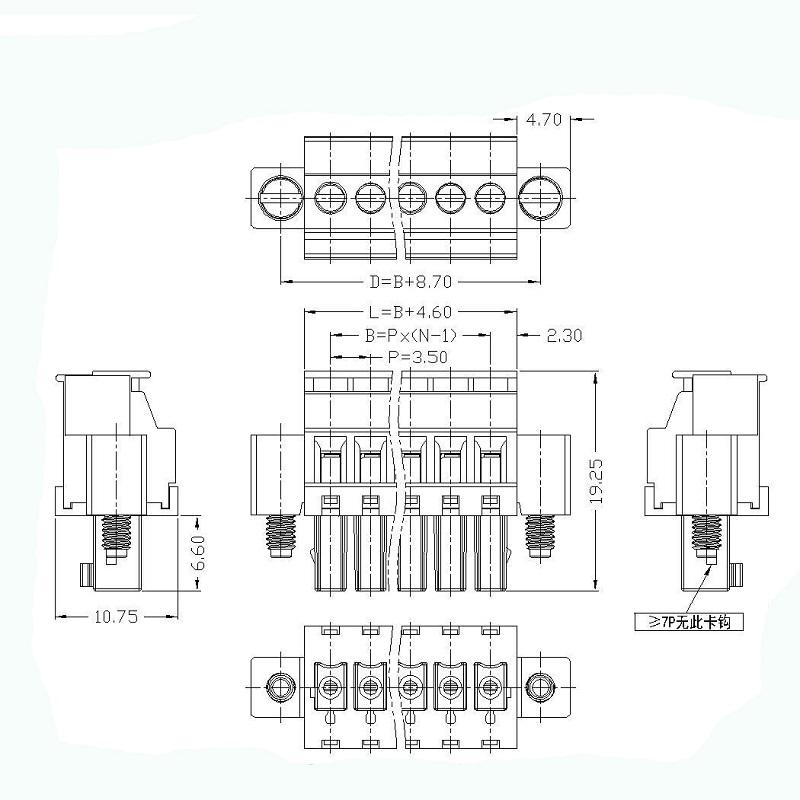

5. Abmessungen
6. Vorteile
☑ Geeignet für verschiedene Steckdosentypen, das Gerätedesign ist hochflexibel
☑ Die Anforderungen an die Schlüsselung können erfüllt werden
☑ Universelle Installationsmethode, geeignet für verschiedene Situationen
Konstruktion: Geformt aus einem hochtemperaturbeständigen, flammhemmenden Isolator (UL94V-0-zertifiziert), um Reflow-Lötprozessen (für die Stiftleiste) und Umwelteinflüssen standzuhalten. Stromführende Teile wie die Schraubklemme und Lötstifte (falls vorhanden) oder Buchsen bestehen aus Kupferlegierungen mit einer schützenden Zinn- oder Nickelbeschichtung.
Anwendungsbereiche: Weit verbreitet in industriellen Steuerungssystemen, Gebäudeautomation, Stromversorgungen, Messtechnik und HLK-Anlagen. Dank des 3,5-mm-Rasters und der steckbaren Bauweise eignet es sich ideal für E/A-Verbindungen (Ein-/Ausgang), wo Platzmangel herrscht und Modularität erforderlich ist.
7. AnwendungVonSteckbarer Klemmenblock
1. Bewegungssteuerung 2. Drehstromzähler 3. Mikrocomputer-Schutzvorrichtung 4. Elektrische Ausrüstung
5. Automatisierungsanlagen 6. Sicherheitsanlagen 7. IoT-Geräte
8. PaketVonSteckbarer Klemmenblock
Wir wählen hochwertiges und sicheres Verpackungsmaterial, um sicherzustellen, dass Ihre Bestellung während des Transports nicht beschädigt wird.
Folgende Handelsbedingungen sind akzeptabel: EXW, FOB, CFR, CIF.
