H15EDGVH-3.5 Gerader zweireihiger Klemmenblock

H15EDGVH-3.5 Gerader zweireihiger Klemmenblock

Zweireihiger 3,5-mm-Raster-Steckverbinder, speziell für Leiterplattenanwendungen entwickelt. Dieser herausragende Steckverbinder zeichnet sich durch eine zweireihige, gerade Stiftkonfiguration aus, die eine nahtlose Integration und problemloses Löten auf Ihrer Leiterplatte ermöglicht.

1. Typ und Pol

Typ: Zweireihiger Klemmenblock

Pole:

Mechanische Konstruktion: Die Stiftleiste verfügt über gerade (vertikale) Stifte zur senkrechten Montage auf der Leiterplatte. Die Stifte haben typischerweise einen quadratischen Querschnitt (häufig 0,64 mm oder 1,0 mm²), um eine sichere und gasdichte Verbindung mit Standard-Buchsen oder Crimp-Anschlüssen zu gewährleisten. Sie sind in verschiedenen Ausführungen mit 4 bis 40 Pins (2x2 bis 2x20) erhältlich.

Konstruktion: Gefertigt mit einem hochtemperaturbeständigen thermoplastischen Isolator (UL94V-0-zertifiziert) und Kontakten aus Phosphorbronze oder Messing. Die Kontaktoberfläche ist üblicherweise verzinnt, um Lötbarkeit und Korrosionsbeständigkeit zu gewährleisten, oder optional mit einer Goldbeschichtung versehen, um eine höhere Zuverlässigkeit bei Signalpegelanwendungen zu erzielen.

2. MaterialVonSteckbarer Klemmenblock

3.ElektrikVonSteckbarer Klemmenblock

4.MechanischVonSteckbarer Klemmenblock

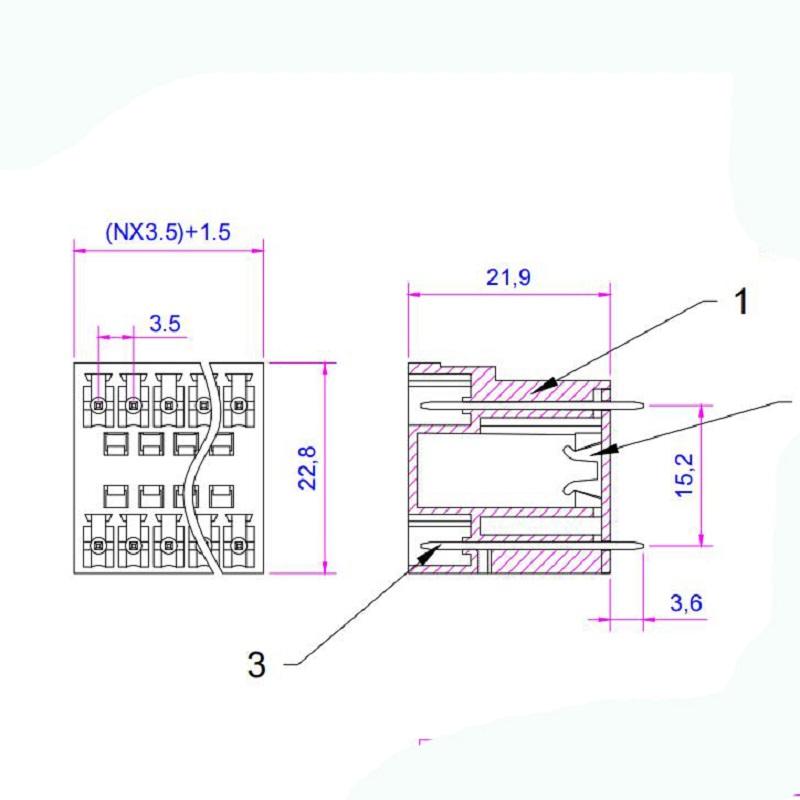

5. Abmessungen

6. Vorteile

☑ Geeignet für verschiedene Steckdosentypen, das Gerätedesign ist hochflexibel
☑ Die Anforderungen an die Schlüsselung können erfüllt werden
☑ Universelle Installationsmethode, geeignet für verschiedene Situationen

Anwendungsbereiche: Ideal für den Einsatz in SPS-Modulen (Speicherprogrammierbare Steuerungen), industriellen Steuerungssystemen, Netzteilen, Messgeräten und LED-Beleuchtungsanzeigen. Der 3,5-mm-Raster ist besonders häufig bei E/A-Anschlüssen (Ein-/Ausgang) und Sensorschnittstellen zu finden.

Wichtigste Vorteile:

Platzsparend: Ausgewogene Stiftdichte bei gleichzeitig einfacher Montage.

Sichere Verbindung: Gerade Stifte gewährleisten nach dem Wellenlöten eine starke mechanische Verbindung zur Leiterplatte.

Standard-Schnittstelle: Kompatibel mit einer breiten Palette von branchenüblichen weiblichen Steckverbindern und Crimp-Gehäusen.

7. Paket VonSteckbarer Klemmenblock

Wir wählen hochwertiges und sicheres Verpackungsmaterial, um sicherzustellen, dass Ihre Bestellung während des Transports nicht beschädigt wird.

Folgende Handelsbedingungen sind akzeptabel: EXW, FOB, CFR, CIF.

8. Anwendung VonSteckbarer Klemmenblock

1. Bewegungssteuerung 2. Drehstromzähler 3. Mikrocomputer-Schutzvorrichtung 4. Elektrische Ausrüstung

5. Automatisierungsanlagen 6. Sicherheitsanlagen 7. IoT-Geräte

9. Häufig gestellte Fragen zu Klemmenblöcken

Frage 1: Was sind die wichtigsten Vorteile von 3,5-mm-Doppelreihen-Stiftklemmen für die industrielle Leiterplattenentwicklung?

A: Die 3,5-mm-Doppelreihen-Stiftleiste bietet die perfekte Balance zwischen kompakter Größe und hoher Verdrahtungskapazität. Sie verdoppelt die Anzahl der Anschlusspunkte im Vergleich zu einreihigen Klemmen auf derselben Leiterplattenfläche. Die geraden, vertikalen Stifte ermöglichen das Standard-Durchstecklöten. Dieses Layout vereinfacht das Leiterplattenlayout und sorgt für eine übersichtliche Verdrahtung – ideal für die standardisierte Serienfertigung von Schaltschränken.

Frage 2: Ist die 3,5-mm-Doppelreihen-Geradstiftkonstruktion für langfristige industrielle Vibrationsumgebungen ausreichend stabil?

A: Ja, industrietaugliche, zweireihige Stiftleisten bieten hohe Stabilität. Die Stifte sind mit integrierter Niet- und Rändelbefestigung gesichert. Sie lösen sich oder verkippen nicht beim Wellenlöten. Im praktischen Einsatz widersteht diese robuste Durchgangslochkonstruktion Vibrationen deutlich besser als SMD-Stiftleisten und verhindert so Kontaktfehler.

Frage 3: Führt die dichte Anordnung zweireihiger 3,5-mm-Stiftleisten zu Isolations- oder Übersprechproblemen?

A: Nein. Der Standardraster von 3,5 mm ist eine bewährte Industrienorm. Er gewährleistet ausreichend Kriechstrecken und Luftspalte. Professionelle Klemmengehäuse verfügen über eine separate Barriereisolierung. Selbst bei zweireihiger, dichter Verdrahtung werden Strom- und Signalkreise effektiv getrennt, wodurch Übersprechen und Kurzschlussrisiken bei gängigen Niederspannungs-Industrieanlagen vermieden werden.

Frage 4: Sind 3,5-mm-Doppelreihen-Stiftklemmen mit standardmäßigen automatisierten Lötverfahren kompatibel?

A: Vollständig kompatibel. Diese geraden Stiftleisten zeichnen sich durch hohe Koplanarität aus. Dadurch wird sichergestellt, dass jeder Stift beim Bestücken der Leiterplatte gleichmäßig in die Durchgangslöcher passt. Das Gehäuse besteht aus hochtemperaturbeständigem, flammhemmendem PA66, die Stifte aus verzinntem Kupfer. Sie eignen sich perfekt für Wellenlöten und manuelles Löten. Dies reduziert die Fehlerquote beim Löten in der Serienfertigung erheblich.

Frage 5: In welchen industriellen Anwendungsbereichen eignen sich 3,5-mm-Doppelreihen-Stiftklemmen am besten?

A: Sie werden häufig in Leiterplatten mit mittlerer Packungsdichte eingesetzt. Typische Anwendungsfälle sind kleine SPS-Module, Gebäudeautomationssysteme, Sensordatenerfassungskarten und allgemeine industrielle Schaltschränke. Der 3,5-mm-Raster ist platzsparender als 5,0-mm-Anschlüsse und somit die kostengünstige Wahl für kompakte Industriegeräte mit moderatem Verdrahtungsaufwand.
