3,5 mm Rastermaß, zweilagiger rechtwinkliger Stiftleisten-Klemmenblock – ohne Befestigungslaschen
Doppeldeck-Winkelsteckverbinder. 3,5 mm Rastermaß. Kompakte Durchgangslochbauweise ohne Seitenflansche, ideal für beengte Leiterplattenlayouts.
Art.-Nr :
H15EDGRH-3.5Zahlung :
T/TProduktherkunft :
ChinaFarbe :
green ,we can also make other color if meet moqH15EDGRH-3.5 Doppelreihen-Klemmenblock
Dieser kompakte, hochdichte Doppeldeck-Klemmenblock (zweistufig) wurde für effiziente Draht-zu-Leiterplatten-Verbindungen in platzbegrenzten Anwendungen entwickelt. Mit einem Stiftraster von 3,5 mm und einer 90°-Stiftanordnung ermöglicht er eine flache, parallele Montage auf der Leiterplatte. Das rahmenlose Design (ohne seitliche Montageflansche) minimiert den Platzbedarf auf der Leiterplatte und ermöglicht eine engere Bauteilplatzierung, wodurch er sich ideal für miniaturisierte Elektronikbaugruppen eignet.
1. Typ und Pol
Typ: Zweireihiger Klemmenblock
Pole:
| 2-poliger Klemmenblock | 3-poliger Klemmenblock | 4-poliger Klemmenblock | 5-poliger Klemmenblock | 6-poliger Klemmenblock | 7-poliger Klemmenblock |
| 8-poliger Klemmenblock | 9-poliger Klemmenblock | 10-poliger Klemmenblock | 11-poliger Klemmenblock | 12-poliger Klemmenblock | 13-poliger Klemmenblock |
| 14-poliger Klemmenblock | 15-poliger Klemmenblock | 16-poliger Klemmenblock | 17-poliger Klemmenblock | 18-poliger Klemmenblock | 19-poliger Klemmenblock |
| 20-poliger Klemmenblock | 21-poliger Klemmenblock | 22-poliger Klemmenblock | 23-poliger Klemmenblock | 24-poliger Klemmenblock |
2. MaterialVonSteckbarer Klemmenblock
| Gehäuse | PA66, UL94V-0 |
| Stiftleiste | Kupferlegierung, verzinnt |
3.ElektrikVonSteckbarer Klemmenblock
| Nennspannung | UL IEC 300 V 250 V |
| Nennstrom | 8A 7A |
| Kontaktwiderstand | 20 mΩ (MAX) |
| Isolationswiderstand | 500 MΩ/DC 500 V |
| Spannungsfestigkeit | Wechselstrom 1500 V/1 Min. |
4.MechanischVonSteckbarer Klemmenblock
| Temperaturbereich | -40℃~ +105℃ |
| MAX Löten | +250, für 5 Sek. |

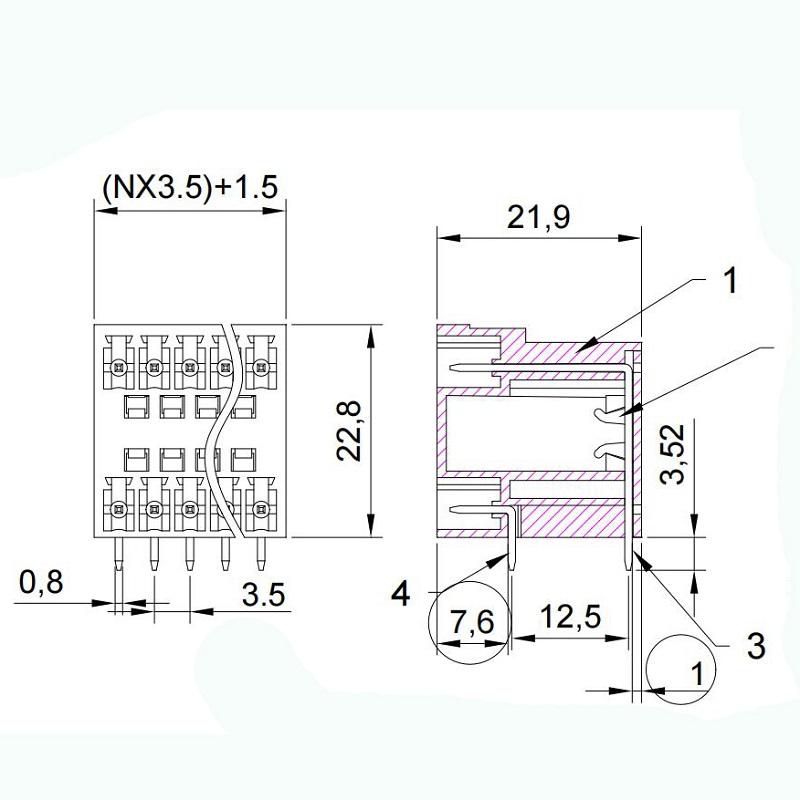

5. Abmessungen
6. Vorteile
☑ Geeignet für verschiedene Steckdosentypen, das Gerätedesign ist hochflexibel
☑ Die Anforderungen an die Schlüsselung können erfüllt werden
☑ Universelle Installationsmethode, geeignet für verschiedene Situationen
Doppellagige Konfiguration: Zwei unabhängige Verdrahtungsebenen in einem Gehäuse, wodurch sich die Anschlussdichte verdoppelt.
3,5 mm Standardraster: Feines Rastermaß, geeignet für kompakte Industrie- und Unterhaltungselektronik.
Rechtwinklige Biegung (90°): Flaches Design, parallel zur Leiterplattenoberfläche.
Keine seitlichen Ohren: Komplett flanschlos, maximale Ausnutzung des Leiterplattenplatzes.
Hochtemperaturbeständig: Kompatibel mit bleifreiem Reflow-Löten (bis zu 260°C).
Fehlsteckdesign: Das polarisierte Gehäuse gewährleistet das korrekte Einstecken des Steckers.
7. AnwendungVonSteckbarer Klemmenblock
1. Bewegungssteuerung 2. Drehstromzähler 3. Mikrocomputer-Schutzvorrichtung 4. Elektrische Ausrüstung
5. Automatisierungsanlagen 6. Sicherheitsanlagen 7. IoT-Geräte
8. PaketVonSteckbarer Klemmenblock
Wir wählen hochwertiges und sicheres Verpackungsmaterial, um sicherzustellen, dass Ihre Bestellung während des Transports nicht beschädigt wird.
Folgende Handelsbedingungen sind akzeptabel: EXW, FOB, CFR, CIF.
