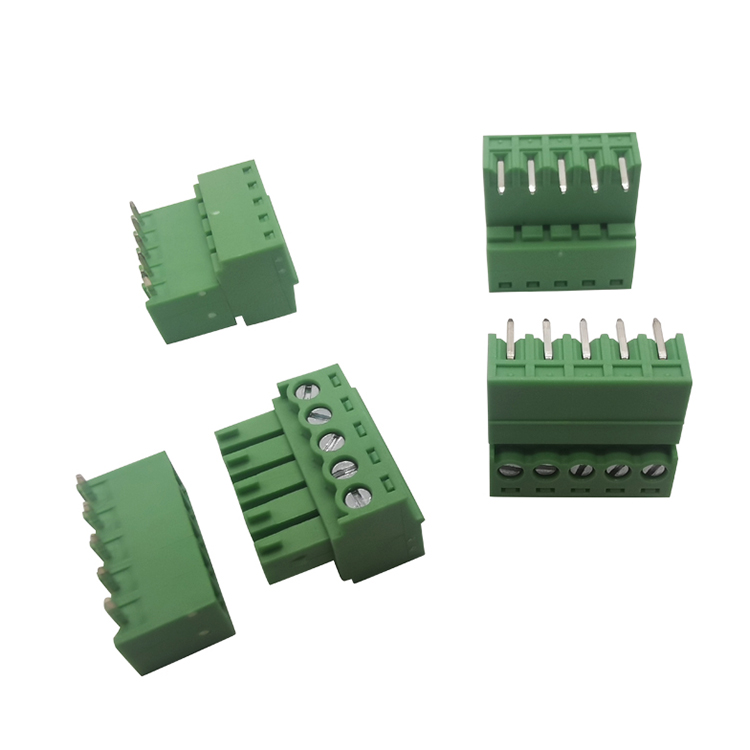

Vergleich von Schraube, Feder, schraubenlos und steckbare LeiterplattenklemmenDieser Artikel analysiert Kosten, Montagegeschwindigkeit, Vibrationsfestigkeit und Wartungsfreundlichkeit vor Ort, um Ihnen die Auswahl zu erleichtern.Geht man durch eine beliebige Produktionslinie für industrielle Elektronik, sieht man auf fast der Hälfte aller Steuerplatinen und Leistungsmodule Leiterplatten-Anschlussblöcke. Die meisten Konstruktions- und Beschaffungsteams behandeln Klemmenblöcke als einfache Standardbauteile. Sie wählen oft die kostengünstigste Variante und fahren mit der Stückliste fort. Diese nachlässige Auswahl führt jedoch zu Problemen in der Praxis.Die Unterschiede zwischen Schraub-, Feder-, schraubenlosen und steckbaren Klemmenblöcken gehen weit über die Bauteilkosten hinaus. Sie beeinflussen die Produktionseffizienz, die langfristige Zuverlässigkeit der Anlagen, die Vibrationsfestigkeit und den jahrelangen Wartungsaufwand vor Ort.Dieser praxisorientierte Vergleichsleitfaden für die Industrie behandelt die vier gängigen Klemmenblocktypen. Wir nutzen Erkenntnisse aus der Fertigung und dem Kundendienst, um Ihnen bei der Auswahl der optimalen Lösung für Ihre Schaltschrank- und Industrieanlagenprojekte zu helfen.Übersicht über die 4 wichtigsten Leiterplatten-AnschlussblocktypenJede Klemmenblock Die Konstruktion ist für unterschiedliche Produktions- und Einsatzszenarien ausgelegt. Bevor wir detaillierte Vergleiche anstellen, erläutern wir die grundlegenden Funktionsprinzipien und branchenspezifischen Suchbegriffe für jeden Typ.SchraubklemmenblöckeDies ist die traditionellste und am weitesten verbreitete Bauform. Eine Metallklemmplatte wird durch ein Drehmoment von Schraubklemmen fixiert, um abisolierte Drähte sicher zu halten. Sie zeichnet sich durch ausgereifte Technologie und umfassende Spezifikationsabdeckung aus. Gängige Suchbegriffe in der Branche sind „PCB-Schraubklemmenblock“ und „Schraubklemmenblockverbinder“.FederklemmenblöckeDie manuelle Schraubverriegelung wird durch einen integrierten Federkäfig ersetzt. Die Drähte werden gegen die Federspannung eingeführt und automatisch fixiert. Die meisten Modelle benötigen kein Werkzeug und ermöglichen so eine schnelle und stabile Verkabelung.Schraubenlose KlemmenblöckeEine verbesserte Version von Federklemmen, die meist über Hebel oder Druckknöpfe betätigt werden. Hebel öffnen, Draht einführen und zum Verriegeln schließen. Die Stichworte „schraubenlose Klemmenleiste“ und „schraubenlose Klemmen“ umfassen diese gesamte Produktreihe, die sich ideal für hocheffiziente Verdrahtungsanwendungen eignet. Steckbare KlemmenblöckeEine zweiteilige, trennbare Struktur, bestehend aus einer fest verlöteten Stiftleiste auf der Leiterplatte und einem abnehmbaren Stecker. Der gesamte Kabelbaum kann als Ganzes ein- und ausgesteckt werden, ohne dass einzelne Adern neu verdrahtet werden müssen. Beliebte Suchbegriffe: „steckbarer Leiterplatten-Klemmenblock“ und „steckbarer Klemmenblock-Stecker“. Barriere-KlemmenblöckeEine spezielle Schraubklemmenvariante mit unabhängigen Kunststoff-Isolationsbarrieren zwischen benachbarten Polen. Sie bietet ausreichende Kriech- und Luftstrecken und ist speziell für industrielle Hochspannungsverteilungsanwendungen ausgelegt. „Barriere-Schraubklemmenblock“ ist ein häufig gesuchter Begriff im Industriebereich. Vergleichstabelle der Klemmenblöcke (Vollabmessungen)Zur schnellen Auswahl und Stücklistenbewertung fassen wir die wichtigsten Kennzahlen aller gängigen Modelle zusammen, darunter Kosten, Montageeffizienz, Vibrationsfestigkeit, Wartungsfreundlichkeit vor Ort und Kabelkompatibilität. KlemmenblocktypStückkostenniveauMontagegeschwindigkeitVibrations- und StoßfestigkeitFeldtauglichkeitDrahtstärkentoleranzOptimale industrielle AnwendungsszenarienSchraubentypNiedrigsterAm langsamsten (werkzeugabhängig)Durchschnittlich (neigt dazu, im Laufe der Zeit an Wert zu verlieren)Mangelhaft (komplette Neuverdrahtung erforderlich)Breit (24–12 AWG, hohe Toleranz)Großserienfertigung kostengünstiger Anlagen, statische Schaltschränke für den Innenbereich, kostensensible ProjekteFeder-/schraubenlose AusführungMittel (+20%~50% im Vergleich zu Schraubentypen)Sehr schnell (werkzeuglose Verdrahtung)Ausgezeichnet (selbstsichernde Antivibration)Mittel (schnelle Neuverkabelung, keine vollständige Demontage erforderlich)Schmal (nur fester Durchmesserbereich)Massenproduktionslinien, Motorausrüstung, fahrzeug-/schienengebundene IndustrieanlagenSteckbarer TypHöchste (zweiteilige Struktur)Schnelle Verdrahtung, langsame ErstmontageGut (stabile Paarungsstruktur)Hervorragend (Kabelbaumdemontage mit einem Klick)Hängt vom internen Anschlusstyp des Steckers abVor Ort wartbare Geräte, modulare Steuerplatinen, austauschbare IndustriemoduleBarriere-SchraubentypMittel-HochLangsame manuelle MontageGute (stabile, drucktragende Struktur)MediumBreit, geeignet für dicke Drähte mit hoher StromstärkeHochspannungsverteilung, Motorsteuerung, Wechselrichter für neue Energien Kostenanalyse: Niedrigste Komponentenkosten bedeuten nicht automatisch niedrigste GesamtkostenSchraubklemmenblöcke bieten die niedrigsten Einzelstückkosten. Ihre ausgereifte Konstruktion und der standardisierte Produktionsprozess machen sie zur kostengünstigsten Option für die Zusammenstellung großer Stücklisten.Feder- und schraubenlose Klemmenblöcke kosten pro Pol 20 bis 50 % mehr. Die präzisionsgefertigten Federstahlteile und die kundenspezifischen Kunststoffgehäuse erhöhen die Herstellungskosten.Steckbare Klemmenblöcke sind am teuersten. Sie bestehen aus einem zweiteiligen Gehäuse mit Stiftleiste und Stecker und unterliegen strengeren Anforderungen an die Stecktoleranzen.Aus Sicht der Baustellenplanung ist der Stückpreis der Komponenten irreführend. Schraubblöcke erfordern für jeden Pol den manuellen Einsatz eines Schraubendrehers. Bei Tausenden von in Serie gefertigten Platinen übersteigen die kumulierten Arbeitskosten den Preisunterschied zu Feder- oder schraubenlosen Blöcken bei Weitem. Die Wahl etwas teurerer, werkzeugloser Modelle senkt die Gesamtproduktionskosten effektiv. Montagegeschwindigkeit: Werkzeuglose Strukturen dominieren die MassenproduktionDie Montageeffizienz ist der größte Vorteil von schraubenlosen Klemmenblöcken.Bei Schraubklemmenblöcken erfordert jeder einzelne Pol wiederholte Arbeitsschritte: Draht einführen, mit einem Schraubendreher festziehen und Drehmoment prüfen. Ein 12-poliger Klemmenblock benötigt 12 unabhängige Festziehvorgänge. Dies schränkt die Arbeitsgeschwindigkeit in automatisierten und manuellen Montagelinien erheblich ein.Federklemmen ermöglichen das direkte Einführen von Drähten und die automatische Klemmung. Schraubenlose Klemmen mit Hebelmechanismus erfordern lediglich einfaches Öffnen, Einführen des Drahtes und Schließen. Jeder Verdrahtungsvorgang dauert weniger als eine Sekunde.Bei der Fertigung von Industrie- und Gewerbeanlagen in großen Stückzahlen gleichen die durch Feder- und schraubenlose Blöcke erzielten Arbeitsersparnisse die höheren Bauteilkosten vollständig aus. Bei kundenspezifischen Kleinserien von Schaltschrankanlagen ist der Effizienzunterschied vernachlässigbar. Vibrationsfestigkeit: Der am meisten unterschätzte ZuverlässigkeitsindikatorDie Vibrations- und Stoßfestigkeit ist maßgeblich für den langfristig stabilen Betrieb von Industrieanlagen und wird bei der frühen Konstruktionsphase leicht vernachlässigt.Herkömmliche Schraubverbindungen neigen nach längerer Vibrationsbelastung zu Mikrorelaxation. Die Klemmkraft nimmt über Tausende von Betriebsstunden langsam ab, was zu Kontaktproblemen oder Unterbrechungen führt. Dieser Fehler tritt sehr häufig bei Motorantrieben, mobilen Maschinen und fahrzeugmontierten Schaltschränken auf.Feder- und schraubenlose Klemmenblöcke verfügen über eine passive Selbstklemmung. Vibrationen lösen die Verbindung nicht, sondern sorgen im Gegenteil für eine kompaktere Drahtmontage. Daher sind sie Standard in der Bahn-, Automobil- und Schwerindustrie, wo starke Vibrationen auftreten.Schraubblöcke eignen sich nur für stationäre Innengeräte mit stabilen Betriebsbedingungen. Wartungsfreundlichkeit vor Ort: Steckbare Blöcke optimieren die Wartung vollständigDer Austausch von Platinen vor Ort und die Fehlerbehebung stellen die größten Herausforderungen im Bereich des Kundendienstes dar.Wenn Schraub- oder Federklemmenblöcke ausfallen, müssen Techniker die einzelnen Drähte demontieren, markieren und sortieren. Nach dem Austausch des Blocks müssen alle Drähte neu angeschlossen und kalibriert werden. Der Austausch eines 16-poligen Blocks dauert fast 20 Minuten und birgt ein hohes Risiko für Fehlverdrahtungen und Folgefehler.Steckbare Klemmenblöcke verändern die Wartungslogik. Der Stecker des gesamten Kabelbaums wird in einem Schritt vom Leiterplattenstecker getrennt. Anschließend wird die neue Platine eingesetzt und der integrierte Kabelbaum wieder angeschlossen. Der gesamte Vorgang dauert nur 2 Minuten und birgt kein Risiko von Verdrahtungsfehlern.Der einzige Nachteil von Steckbauweisen ist die größere vertikale Bauhöhe der Platinen. Bei Schaltschränken mit begrenztem Innenraum müssen die Abmessungen im Voraus überprüft werden. Kabelanpassungsfähigkeit und HochspannungskonformitätsszenarienSchraubklemmen bieten die höchste Kompatibilität mit Drähten. Die verstellbare Klemmkonstruktion eignet sich für Drähte von 24 AWG bis 12 AWG und ist somit für unterschiedliche Verdrahtungsspezifikationen in Installationsszenarien mit mehreren Bereichen geeignet.Feder- und schraubenlose Modelle haben feste Einstellbereiche für Drahtdurchmesser. Ultradünne Drähte lassen sich nicht festklemmen, und ultradicke Drähte können nicht eingeführt werden. Konstrukteure müssen die Parameterbereiche im Datenblatt unbedingt beachten.Bei Hochspannungen oberhalb der Netzspannung erfüllen herkömmliche Klemmenblöcke mit kleinem Rastermaß nicht die IEC- und UL-Normen für Kriech- und Luftstrecken. Barrierenklemmen lösen dieses Problem durch isolierte Kunststoffbarrieren und ein Rastermaß von 7,5 mm/7,62 mm. Sie sind die gängigste und normkonforme Lösung für Stromverteilungs- und Wechselrichteranlagen. Auswahl und Bezugsquellen führender HerstellerZwei Marken dominieren den globalen Markt für industrielle Klemmenblöcke: Phoenix Contact und Degson.Phoenix Contact ist eine deutsche Premiummarke mit umfassenden Produktlinien und hohem internationalem Bekanntheitsgrad, die in anspruchsvollen Industrieprojekten in Europa und Amerika weit verbreitet ist.Degson bietet umfassende, kostengünstige Klemmenblockprodukte mit starken Lieferkettenvorteilen bei kostensensiblen globalen Projekten und asiatischen Märkten.Beide Marken bieten Schraub-, Feder-, schraubenlose, steckbare und Barrieren-Serien an. Bei der Anfertigung von Sonderteilen sollten Modelle, die mit diesen beiden gängigen Standards kompatibel sind, priorisiert werden, um die Verfügbarkeit von Ersatzlieferanten sicherzustellen und Lieferkettenrisiken zu vermeiden. Praktische Auswahlregeln für IngenieureEs gibt keine universell beste Klemmenleiste. Die optimale Wahl hängt von der Betriebsumgebung Ihrer Anlage, dem Produktionsmodus und dem Kundendienst ab.• Kostensensible, statische Großanlagen: Wählen Sie Schraubklemmenblöcke für ein optimales Kosten-Nutzen-Verhältnis.•Anlagen für die Massenproduktion oder vibrationsanfällige Anlagen: Wählen Sie Feder- oder schraubenlose Klemmenblöcke, um die Effizienz und die langfristige Zuverlässigkeit zu verbessern.•Vor Ort gewartete modulare Ausrüstung: Wählen Sie steckbare Klemmenblöcke, um die Kosten für den Kundendienst und Verdrahtungsfehler deutlich zu reduzieren.•Hochspannungsverteilungs- und industrielle Stromversorgungsanlagen: Wählen Sie Schraubklemmenblöcke mit Barrierefunktion, um die Sicherheitsstandards für die Isolation zu erfüllen. Häufig gestellte Fragen von Ingenieuren zur Auswahl von KlemmenblöckenNachfolgend finden Sie fünf häufig gestellte Fragen zu Leiterplatten-Anschlussklemmen, die sich auf reale Probleme in den Bereichen Industriedesign, Produktion und Wartung vor Ort konzentrieren.1. Sind Federklemmenblöcke zuverlässiger als Schraubklemmenblöcke für industrielle Anlagen?Federklemmen bieten in dynamischen Industrieumgebungen eine höhere Langzeitstabilität. Schraubklemmen können im Laufe der Zeit durch Vibrationen und Temperaturschwankungen an Klemmkraft verlieren, was zu zeitweiligen Verbindungsfehlern führt. Feder- und schraubenlose Klemmen halten den Klemmdruck passiv konstant und sind daher zuverlässiger für Motoren, bewegliche Maschinen und fahrzeugmontierte Steuerungssysteme. Für statische Anwendungen in Schaltschränken sind Schraubklemmen mit dem korrekten Drehmoment ausreichend zuverlässig. 2. Lohnt sich ein Upgrade auf steckbare Klemmenblöcke für Standard-Steuerplatinen?Steckbare Klemmenblöcke sind sinnvoll, wenn Ihre Geräte vor Ort gewartet, repariert oder Platinen ausgetauscht werden müssen. Obwohl sie teurer sind und mehr Platz auf der Leiterplatte benötigen, verkürzen sie die Wartungszeit vor Ort von über 20 Minuten auf unter 2 Minuten pro Platine. Zudem vermeiden sie menschliche Fehler beim manuellen Neuanschluss von Drähten. Für fest installierte, nicht wartungsfähige OEM-Platinen ohne Bedarf an Ersatzteilen sind Standard-Schraub- oder Federklemmen die kostengünstigere Option. 3. Was ist das größte Risiko bei der Verwendung von Drähten mit unterschiedlichem Querschnitt an Federklemmen?Federklemmen haben einen strengen, festen Drahtdurchmesserbereich. Zu dünne Drähte führen zu unzureichender Klemmkraft, was Wackelkontakte und Signalausfälle bei leichten Vibrationen zur Folge hat. Zu dicke Drähte lassen sich nicht vollständig in den Federkäfig einführen, wodurch freiliegendes Kupfer und Kurzschlussgefahr entstehen. Im Gegensatz zu Schraubklemmen mit hoher Drahttoleranz bieten Federklemmen kaum Spielraum für Justierungen vor Ort – der Drahtquerschnitt muss immer den Angaben im Datenblatt entsprechen. 4. Wann sollte ich Klemmenblöcke mit Barrierefunktion anstelle von normalen Schraubklemmen verwenden?Für Netzspannungs- und Hochspannungsverteilung, Motorsteuerungen und Wechselrichter sollten Sie Klemmenblöcke mit Trennwänden wählen. Die isolierten Kunststofftrennwände zwischen den Polen verlängern die Kriech- und Luftstrecken und erfüllen die industriellen Sicherheitsstandards nach IEC und UL. Herkömmliche Schraubklemmen mit kleinem Rastermaß genügen den Anforderungen an die Hochspannungsisolation nicht und bergen im Langzeitbetrieb Sicherheitsrisiken. 5. Beeinträchtigen werkzeuglos montierte, schraubenlose Klemmenblöcke die Stabilität der Produktionsqualität?Nein, standardisierte schraubenlose Hebelklemmen verbessern die Produktionskonsistenz. Die Qualität von Schraubklemmen hängt stark von der Bedienung ab – ungleichmäßiges Drehmoment führt zu ungleichmäßiger Klemmkraft. Schraubenlose Konstruktionen nutzen eine mechanische Fixierung, wodurch sichergestellt wird, dass jeder Draht die gleiche Klemmspannung erhält. Dies reduziert Produktionsfehler und ist ideal für automatisierte Fertigungslinien mit hohem Durchsatz.

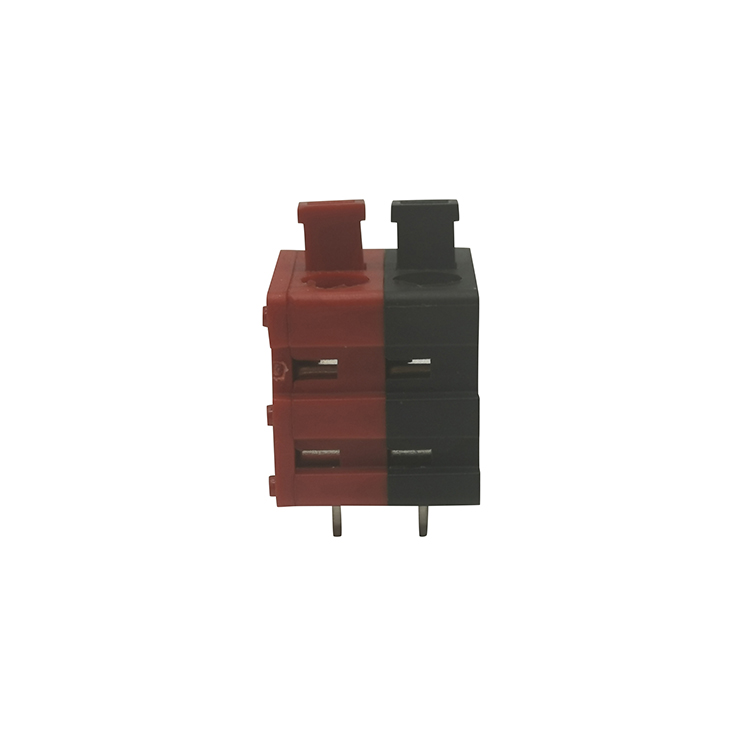

Sie haben Schwierigkeiten bei der Auswahl von Leiterplatten-Klemmenblöcken für Ihren Schaltschrank oder Ihre Industrieanlage? Damit sind Sie nicht allein.Die meisten Elektro- und Beschaffungsingenieure stehen vor demselben Problem. Die Stückliste führt lediglich „Klemmenblock“ ohne spezifische Spezifikationen auf. Angesichts der Vielzahl an verfügbaren Typen, Rastermaßen und Polzahlen führt die Wahl des falschen Modells zu Verzögerungen bei der Montage, Ausfällen vor Ort und Nacharbeitskosten. Dieser praxisorientierte Leitfaden verzichtet auf theoretische Grundlagen. Er vermittelt Ihnen praxisnahes Ingenieurwissen, um Ihnen bei der Auswahl des idealen Produkts zu helfen. Leiterplatten-Anschlussblock Für industrielle Steuerplatinen, Netzteile und Antriebstechnik. Wir behandeln Kerntypen, Standardrastergrößen, Regeln zur Tastenauswahl und häufige Fehler, die es zu vermeiden gilt. Was ist ein Leiterplatten-Klemmenblock und warum ist er wichtig?Ein Leiterplatten-Klemmenblock ist ein modularer, auf der Leiterplatte montierter Steckverbinder. Er befestigt elektrische Drähte auf einer Leiterplatte, ohne dass einzelne Drähte direkt verlötet werden müssen.Das Funktionsprinzip ist einfach. Drähte werden in den Block eingeführt und anschließend mittels Schraube, Feder oder Hebelklemmung fixiert. Strom und Signale werden über interne Pins an die Leiterplatte übertragen. Die Konstruktion mag zwar einfach erscheinen, doch die Klemmmethode und die Maßvorgaben bestimmen die Montageeffizienz, die Vibrationsfestigkeit, die Strombelastbarkeit und die Wartungsfreundlichkeit vor Ort.Drei Kernparameter definieren alle Leiterplatten-Anschlussblöcke:• Klemmmechanismus: Schraube, Feder, schraubenlos oder steckbar•Pitchgröße: Mittenabstand benachbarter Masten (mm)• Polanzahl: Anzahl der unabhängigen Stromkreise pro BlockEine falsche Parameterwahl führt zu praktischen Problemen. Unzureichende Passgenauigkeit an Gerätegehäusen, unzureichende Stromtoleranz oder langsame Montage in der Produktionslinie sind häufige Probleme vor Ort, die durch falsche Auswahl entstehen.Leiterplatten-Klemmenblocktypen: Vorteile, Nachteile und industrielle AnwendungsfälleVier Arten von Klemmenblöcken dominieren die Konstruktion von Industrieschränken und -anlagen. Jede hat klar definierte Anwendungsbereiche. Wir haben ihre Vor- und Nachteile sowie typische Einsatzszenarien für einen schnellen Vergleich zusammengefasst.KlemmenblocktypFunktionsprinzipWichtigste Vorteile (vor Ort)Häufige NachteileTypische industrielle AnwendungenSchraubentypEine Metallplatte presst und fixiert abisolierte Drähte mittels Schraubendrehmoment.Kostengünstig, extrem zuverlässig, kompatibel mit einem breiten Drahtquerschnittsbereich, einfache Wartung vor OrtLangsame manuelle Montage; bei nicht standardisiertem Drehmoment können sich Verbindungen unter Langzeitvibrationen leicht lösen.Allgemeine Stromverteiler, fest installierte Schaltschränke, kostengünstige IndustrieausrüstungFedertypEingebaute Federkäfige klemmen die Drähte nach dem Einführen automatisch fest.Werkzeuglose Schnellverdrahtung, ausgezeichnete Vibrationsfestigkeit, stabile LangzeitverbindungGeringerer Drahtstärken-Anpassungsbereich, höhere Stückkosten als bei SchraubtypenTransportausrüstung, vibrationsanfällige Maschinen, industrielle Automatisierungs-SteuerplatinenSchraubenlos (Hebel/Knopf)Über Hebel/Knopf öffnen, Draht einführen, zum sicheren Verriegeln schließen.Kein Werkzeug erforderlich, schnellste Feldverdrahtung, geeignet für Verdrahtungsszenarien mit hohem Volumen.Höhere Beschaffungskosten, eingeschränkte Anwendbarkeit bei ultradicken DrähtenGebäudeautomation, Lichtsteuerungssysteme, Vor-Ort-VerkabelungsprojekteSteckbarer TypGeteilte Struktur: fester Leiterplattenstecker + abnehmbarer DrahtsteckerPlatine und Kabelbaum trennbar, äußerst praktisch für Wartung und Austausch der Geräte.Höhere Kosten, erfordert präzise Rasteranpassung für die KopplungVor Ort wartungsfähige Geräte, austauschbare Steuerplatinen, modulare IndustriegeräteBarrierentypUnabhängige Kunststoffbarriere zwischen den Pfosten, Drahtklemmung mit Schraube und UnterlegscheibeStarke Isolierung, hohe Spannungsfestigkeit, langlebige und robuste LeistungGroßer Platinenplatzbedarf, sperrige Bauweise, langsame MontageStromverteilungsanlagen, Motorsteuerplatinen, industrielle Hochspannungssysteme Gängige Rastermaße: Spezifikationen, Kapazität und AnwendungsszenarienDie Rasterteilung ist die Kernabmessung, die das Leiterplattenlayout, die Verdrahtungskompatibilität, die Strombelastbarkeit und den Isolationsabstand beeinflusst. Im industriellen Bereich bestimmt die Rasterteilung direkt die Anlagensicherheit und die optimale Raumausnutzung. Standard-PitchgrößeKernleistungsmerkmaleStrom- und SpannungspegelAnwendungsszenarien vor Ort2,54 mm (0,1 Zoll) Minimale Standardteilung, kompakte StellflächeGeringer Strom, nur SignalpegelKleinsignal-Steuerplatinen, Sensorsignalübertragung, platzsparende Niedrigenergiegeräte3,5 mm / 3,81 mm (0,15")Vielseitigste industrielle Tonhöhe, ausgewogene Größe und LeistungMittlere bis niedrige Stromstärke, allgemeine IndustriespannungUniverselle industrielle Steuerplatinen, SPS-Peripheriemodule, Standard-Schaltschranksignal- und Leistungsintegrationsschaltungen5,0 mm / 5,08 mm (0,2")Unterstützt dickere Drähte, höhere BelastbarkeitMittelstrom, konventionelle NetzspannungSchaltnetzteile, Wechselrichter, Motoransteuerplatinen, industrielle Leistungsmodule7,5 mm / 7,62 mmMaximale Kriech- und Luftstrecken, starke IsolierungHoher Strom und hohe SpannungHochleistungs-Industrieanlagen, Steuerung von Schwermaschinen, Hochspannungs-Stromverteilungsklemmen Kurzregel für Außendienstmitarbeiter: Für 90 % der allgemeinen industriellen Leiterplattendesigns wählen Sie 3,81 mm oder 5,08 mm Steigung. Wählen Sie 2,54 mm nur für kompakte Signalkreise und 7,5 mm+ ausschließlich für Hochleistungs- und Hochspannungslasten.Polanzahlauswahl: Abstimmung von Schaltungsdesign und Wartungsfreundlichkeit vor OrtDie Polzahl bezeichnet die Anzahl der unabhängigen Stromkreise in einem Klemmenblock. Gängige Industrieausführungen reichen von 2-polig bis 16-polig, wobei 2/3/4/6/8/12-polig am weitesten verbreitet und leicht erhältlich sind.Grundlegende Polzähllogik:- 2P: Einzelkreis (Plus/Minus, Phase/Neutralleiter)- 3P: Stromkreis mit Erdungsleiter oder dreiphasiger Einzelschleife- 4P+: Mehrgruppen-Signalschaltungen oder dreiphasige integrierte Schaltungen mit MasseanschlussZwei praktische Tipps für die Auswahl der Mastanzahl vor Ort: Erstens sollte man sich nicht zu sehr auf einzelne Hochpolblöcke verlassen. Ein 12-poliger Block kann durch zwei 6-polige Blöcke ersetzt werden. Die geteilte Bauweise vereinfacht die Verdrahtung vor Ort, die Fehlersuche und den Komponentenaustausch erheblich.Zweitens sollten modulare, stapelbare Modelle bevorzugt werden. Die meisten Schraub- und Steckklemmenblöcke ermöglichen die freie Kombination von 2P/3P/4P-Einheiten. Diese flexible Kombination eignet sich für Geräte mit verschiedenen Artikelnummern und unterschiedlicher Anzahl an Ein- und Ausgängen und reduziert den Lageraufwand.Schrittweiser Ablauf zur Auswahl von Klemmenblöcken für die industrielle KonstruktionUm Zuordnungsfehler zu vermeiden, befolgen Sie diesen ingenieurtechnisch orientierten Auswahlprozess für neue Leiterplattendesigns:1. Zuerst Strom- und Spannungsbelastung prüfen.Die Rastergröße wird durch die Lastparameter bestimmt. Bei Niederspannungen unter 10 A empfiehlt sich ein Raster von 2,54 mm bis 3,81 mm. Bei Strömen über 15 A sind Rastermaße von 5,08 mm oder 7,62 mm für hohe Lasten unbedingt zu wählen, um Überhitzung und Durchbrennen zu vermeiden. 2. Überprüfen Sie die Kompatibilität des Drahtquerschnitts.Prüfen Sie den im Datenblatt angegebenen Drahtquerschnittsbereich (die meisten decken 12–24 AWG ab). Achten Sie auf die maximal zulässige Drahtstärke vor Ort, um eine vollständige Klemmung zu gewährleisten und Kontaktprobleme durch unpassende Drahtquerschnitte zu vermeiden. 3. Produktions- und Montagebedingungen aufeinander abstimmenFür die Serienfertigung und hocheffiziente Verdrahtungsprojekte empfiehlt sich die Verwendung von Feder- oder schraubenlosen Klemmenblöcken, um den manuellen Arbeitsaufwand zu reduzieren. Für kostensensible Standardgeräte sind herkömmliche Schraubklemmen die wirtschaftlichste Option. 4. Berücksichtigen Sie die Anforderungen an die Feldwartung.Wenn die Steuerplatine regelmäßig ausgetauscht, gewartet oder repariert werden muss, empfiehlt sich der Einsatz von steckbaren Klemmenblöcken. Der Kabelbaum bleibt vor Ort fixiert, und es muss nur die Leiterplatte ausgetauscht werden, wodurch die Wartungsstillstandszeiten erheblich verkürzt werden. 5. Überprüfen Sie die Vibrationsumgebung der Geräte.Motoranlagen, mobile Maschinen und fahrzeugmontierte Industriegeräte können nicht mit herkömmlichen Schraubklemmen (die durch Vibrationen zu Drahtlockerungen neigen) verwendet werden. Feder- und schraubenlose Klemmkonstruktionen gewährleisten eine dauerhafte Haltekraft für einen stabilen Langzeitbetrieb. 6. Lieferverfügbarkeit bestätigenSetzen Sie auf gängige Modelle von zuverlässigen Marken wie Phoenix Contact und Degson. Verwenden Sie vorrangig Standardteile mit gängiger Polzahl und -teilung. Sonderanfertigungen führen zu langen Lieferzeiten und einem umständlichen Kundendienst.Häufig gestellte Fragen zu Leiterplatten-Klemmenblöcken für industrielle AnwendungenNachfolgend finden Sie fünf häufig gestellte Fragen von Schaltschrankkonstrukteuren und Ingenieuren für die Gerätebeschaffung, die sich auf reale Probleme bei der Auswahl und Verdrahtung vor Ort konzentrieren. 1. Welcher Klemmenblockabstand ist am weitesten verbreitet für industrielle Steuerplatinen?3,81 mm und 5,08 mm sind die beiden gängigsten Rastermaße für industrielle Anwendungen. 3,81 mm eignet sich für die meisten Signal- und Niedrigleistungsschaltungen unter 10 A, während 5,08 mm für Mittelstrom-Leistungsschaltungen in Wechselrichtern, Netzteilen und Motorantrieben geeignet ist. Diese beiden Größen passen in nahezu alle Standard-Schaltschranklayouts und vermeiden Platz- und Strombelastungsprobleme bei allgemeinen Anwendungen. 2. Lohnt sich der Aufpreis für steckbare Klemmenblöcke?Steckbare Klemmenblöcke bieten einen klaren Mehrwert für Geräte, die vor Ort gewartet werden. Obwohl sie teurer sind als herkömmliche Schraubklemmen, trennen sie den Kabelbaum von der Leiterplatte und ermöglichen so einen schnellen Platinenwechsel und die Fehlersuche vor Ort ohne Neuverkabelung. Sie reduzieren effektiv Geräteausfallzeiten und Kundendienstkosten und sind daher wirtschaftlich für modulare Industriegeräte und wartungsintensive Steuerungssysteme. 3. Welcher Klemmenblocktyp eignet sich am besten für industrielle Umgebungen mit starken Vibrationen?Feder- und schraubenlose Klemmenblöcke sind die optimale Wahl für vibrationsanfällige Anwendungen wie Motoren, mobile Maschinen und fahrzeugmontierte Industrieanlagen. Herkömmliche Schraubklemmenblöcke neigen aufgrund des Drehmomentverlusts nach längerer Vibrationsbelastung zum Lockern. Federbelastete Klemmen gewährleisten eine konstante und stabile Haltekraft und verhindern so lose Verbindungen und intermittierende Fehler im Stromkreis. 4. Kann ich auf derselben Leiterplatte unterschiedliche Rastermaße mischen?Es wird nicht empfohlen. Ähnliche Rastermaße (3,5 mm vs. 3,81 mm, 5,0 mm vs. 5,08 mm) sehen zwar optisch identisch aus, haben aber nicht austauschbare Pinabstände. Unterschiedliche Rastermaße führen zu Steckproblemen bei Stiftleisten, Montagefehlern und sogar Kurzschlüssen. Verwenden Sie daher immer einheitliche Rastermaße, um eine konsistente Verdrahtung und Kompatibilität auf einer Platine zu gewährleisten. 5. Welche Polzahl sollte ich für kundenspezifische industrielle Leiterplatten wählen?Standard-Polzahlen (2/3/4/6/8/12P) sollten bevorzugt werden; Sonderausführungen mit ungerader Pinzahl sind zu vermeiden. Bei komplexen Mehrleiterplatinen kann ein einzelner Block mit hoher Polzahl (z. B. 12P) in mehrere modulare Blöcke mit niedriger Polzahl aufgeteilt werden. Diese Vorgehensweise verbessert die Übersichtlichkeit der Verdrahtung vor Ort, vereinfacht die Fehlersuche und ermöglicht flexible Kombinationen für Geräte mit mehreren Artikelnummern (SKUs), wodurch die Lagerkosten gesenkt werden. 6 häufige Fehler bei der Auswahl und Verkabelung vor Ort, die Sie vermeiden solltenDie meisten Ausfälle von Klemmenblöcken treten nicht im Labor, sondern im langfristigen Feldbetrieb auf. Dies sind die häufigsten Konstruktionsfehler:- Standard-Abisolierlänge außer Acht gelassenZu kurzes Abisolieren führt zu unzureichender Klemmung; zu langes Abisolieren legt blankes Kupfer frei und birgt Kurzschlussgefahr. Halten Sie sich stets an die im Datenblatt empfohlene Abisolierlänge.- Mischen ähnlicher Tonhöhen: 3,5 mm und 3,81 mm Blöcke sehen optisch identisch aus, aber unterschiedliche Rastermaße führen zu Verbindungsfehlern bei steckbaren Stiftleisten und zu Ausschuss in der Montage.- Unzureichender Platz für Verkabelung reserviertDie Vernachlässigung des Biegeradius von Drähten führt dazu, dass kein Platz für die Verdrahtung vor Ort zur Verfügung steht, wenn Klemmenblöcke zu nahe an Gehäusen oder Kondensatoren liegen.- Zu festes Anziehen von Schraubklemmen: Zu hohes Drehmoment kann Drahtlitzen brechen und Kunststoffgehäuse beschädigen. Halten Sie sich unbedingt an die im offiziellen Datenblatt angegebenen Standard-Drehmomentwerte.- Unübertroffene Redundanz der Polanzahl: Die unreflektierte Verwendung von Hochpolblöcken führt zu Verdrahtungschaos und verschwendetem Platinenplatz.- Vibrationsfestigkeitsklasse außer Acht gelassen: Die Verwendung herkömmlicher Blöcke für Vibrationsgeräte führt nach monatelangem Betrieb zu sporadischen Stromkreisausfällen. Fazit aus dem IngenieurwesenLeiterplattenklemmen sind unscheinbare, aber unverzichtbare Bauteile für industrielle Steuerungsanlagen. Sie bilden die zentrale Schnittstelle zwischen Leiterplatten und der elektrischen Verkabelung vor Ort.Eine falsche Auswahl führt nicht sofort zu einem Ausfall im Test. Sie verursacht jedoch versteckte Probleme wie lose Verdrahtung, schlechten Kontakt und Geräteausfälle nach längerem Feldbetrieb. Der Zeitaufwand für die präzise Auswahl der Klemmenblöcke in der Planungsphase ist deutlich geringer als die Kosten für Kundendienst und Nachbearbeitung vor Ort.
