Die Zukunft der Verkabelung: Geschwindigkeit und Zuverlässigkeit mit schraubenlosen Klemmenblöcken

In der modernen Fertigung und Schaltschrankproduktion hat die Effizienz der Verdrahtung direkten Einfluss auf die Projektdurchlaufzeit und die Lieferung vor Ort. Traditionelle Schraubklemmenblöcke Sie verlassen sich auf das manuelle Festziehen von Schrauben für jede Drahtverbindung. Bei komplexen Leiterplattenlayouts und großen Schaltschränken beansprucht diese sich wiederholende Arbeit enorme Arbeitsstunden und verlangsamt den gesamten Montagefortschritt.

Schraubenlose Klemmenblöcke haben dieses Problem in der Industrie perfekt gelöst. Dank präziser Federspannungstechnologie verkürzen sie die Verdrahtungszeit vor Ort erheblich. Noch wichtiger ist, dass sie im Vergleich zu herkömmlichen Schraubklemmen eine deutlich höhere Vibrationsfestigkeit und langfristige Verbindungsstabilität bieten und sich somit als zukunftsweisende Verdrahtungslösung für Industrieanlagen eignen.

Wie funktionieren schraubenlose Klemmenblöcke?

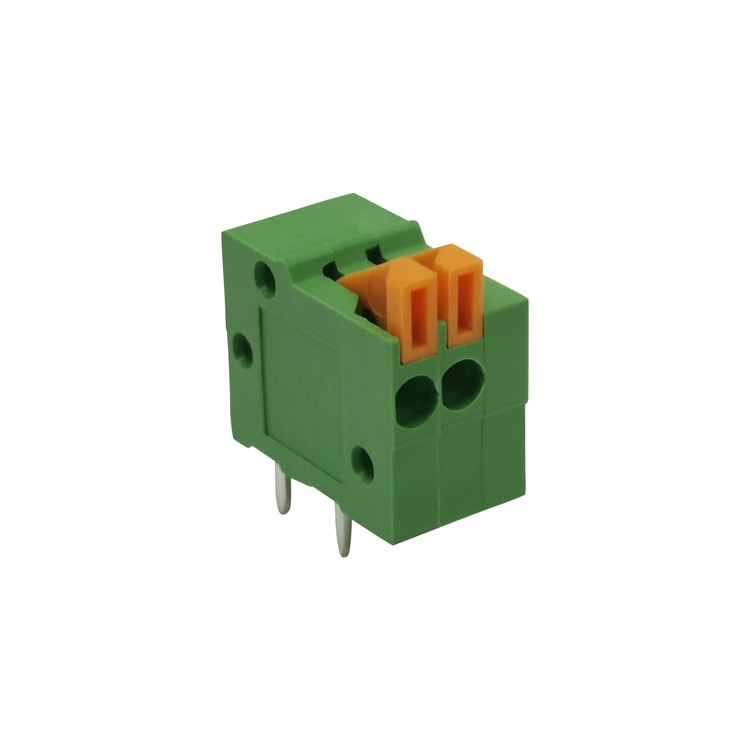

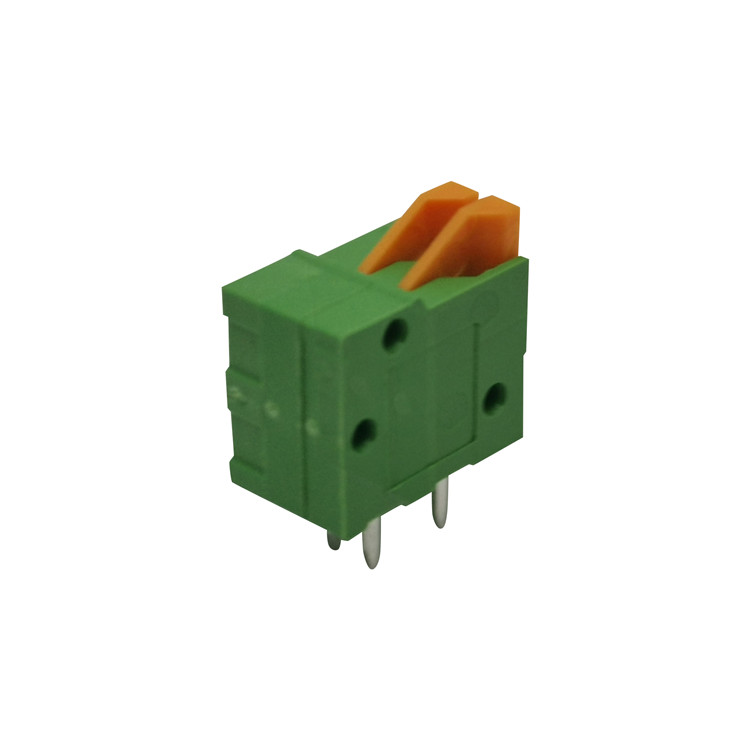

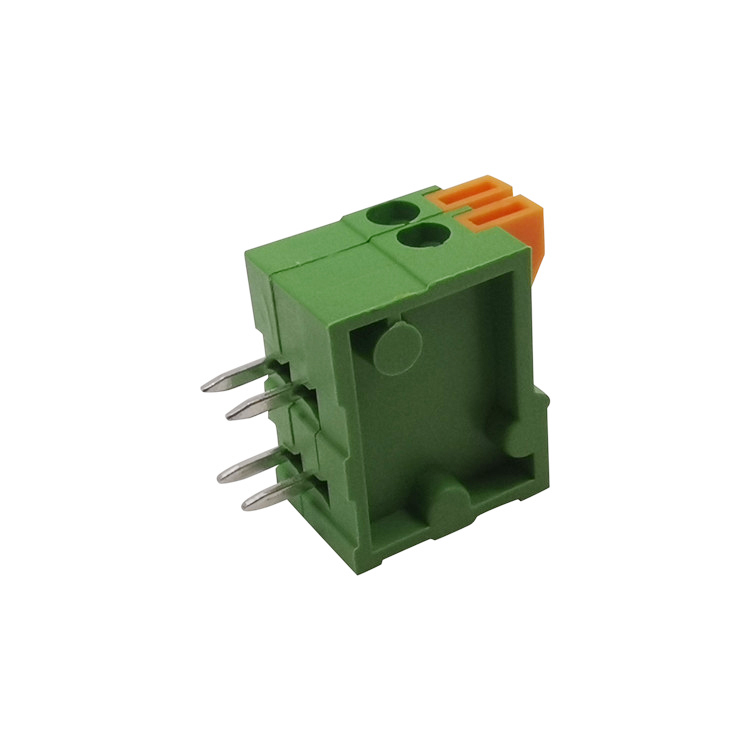

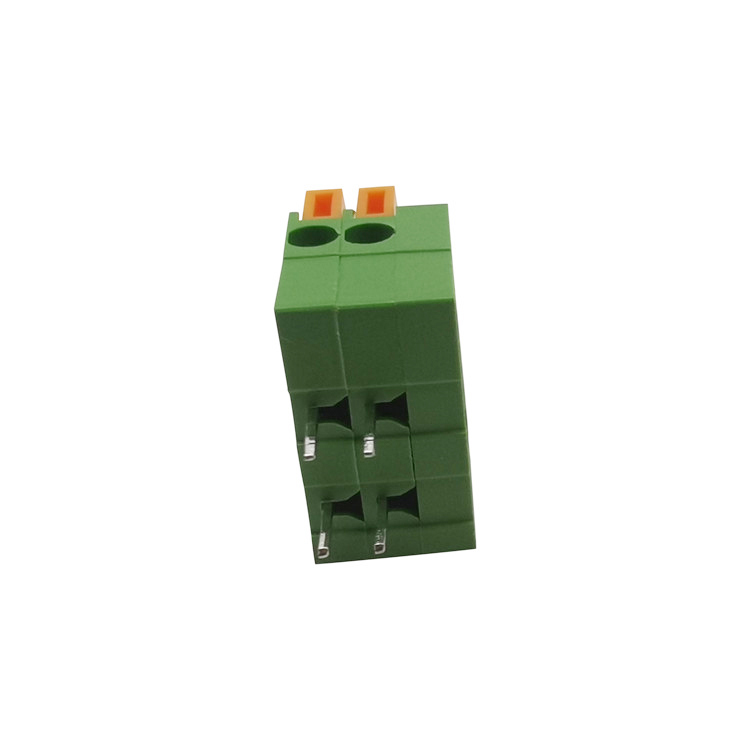

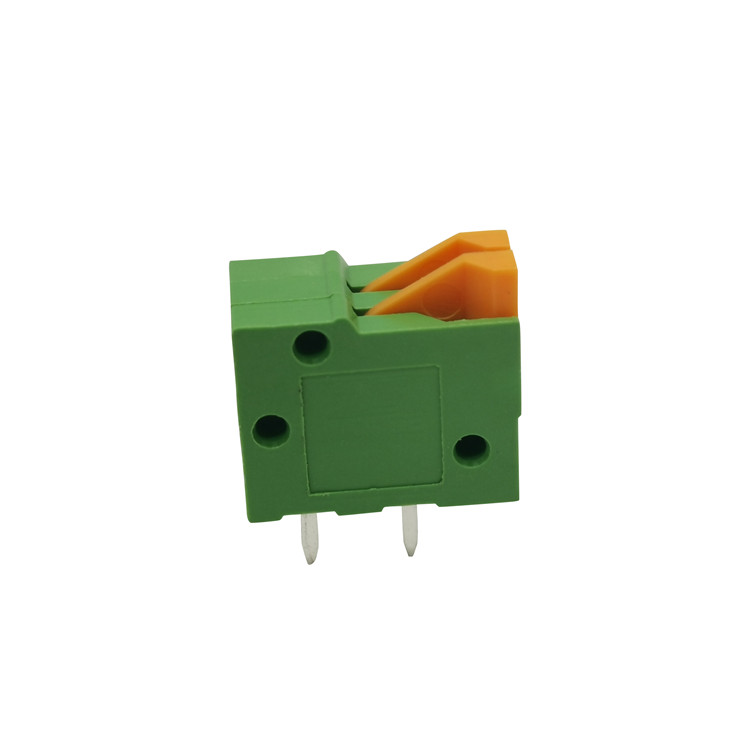

Schraubenlose Klemmenblöcke, auch bekannt als Federklemmenblöcke Bei diesen Steckklemmen wird die herkömmliche Schraubbefestigung vollständig überflüssig. Sie verwenden hochfeste Edelstahlfederkomponenten als zentrale Klemmstruktur.

Bei der Verdrahtung vor Ort müssen die Bediener lediglich die abisolierten Drähte in die Klemmenlöcher einführen. Die integrierte Feder übt automatisch einen gleichmäßigen, konstanten Druck aus und fixiert den Draht fest gegen die Kontaktleiste. Dies ermöglicht eine schnelle, werkzeuglose Verdrahtung und gewährleistet eine zuverlässige, leitfähige Verbindung.

Warum auf schraubenlose Verdrahtungstechnologie umsteigen?

Die meisten Gehäusehersteller und Geräteingenieure steigen auf schraubenlose Klemmen um, und zwar aus drei wesentlichen praktischen Gründen, die die häufigsten Schwachstellen der herkömmlichen Verdrahtung beheben:

1. Deutlich schnellere Montage vor Ort

Die größte Stärke von schraubenlosen Steckklemmen ist ihre Schnelligkeit. Herkömmliche Schraubklemmen erfordern das Ausrichten der Drähte, das Festziehen der Schrauben und das Prüfen der Klemmkraft für jede einzelne Klemme – ein mühsamer Prozess für die Massenproduktion.

Schraubenlose Klemmen ermöglichen das direkte Einstecken von Drähten ohne Werkzeug. Praxistests unserer Montageteams belegen, dass diese Lösung die Verdrahtungszeit um bis zu 50 % reduziert. Sie verbessert die Produktionseffizienz bei der Montage von Schaltschränken und der Geräteverdrahtung erheblich.

2. Langfristige Zuverlässigkeit ohne Wartungsaufwand

Lose Verkabelung ist eine der häufigsten Fehlerursachen bei Anlagen vor Ort. Schraubklemmen neigen dazu, sich unter dem Einfluss von anhaltenden Vibrationen und wechselnden Temperaturschwankungen zu lockern. Lose Kontakte verursachen Überhitzung, schlechte Leitfähigkeit und können sogar zu unerwarteten Anlagenausfällen führen.

Die Federstruktur der schraubenlosen Klemmen gewährleistet eine kontinuierliche dynamische Klemmkraft. Die Spannung bleibt das ganze Jahr über stabil, selbst bei hochfrequenten Vibrationen oder Temperaturschwankungen. Techniker müssen die Klemmen bei der regelmäßigen Wartung nicht nachziehen, wodurch langfristig Kosten für den Kundendienst eingespart werden.

3. Ultrakompaktes Design für hochdichte Belegung

Schraubklemmen benötigen Platz für Schraubenköpfe und Werkzeuge, was die Packungsdichte auf Leiterplatten einschränkt. SMD-Schraubklemmen verzichten vollständig auf sperrige Schraubkonstruktionen. Sie zeichnen sich durch ein extrem flaches Profil und eine sehr geringe Stellfläche aus.

Diese kompakte Bauweise eignet sich ideal für hochdichte Leiterplatten, Mini-Steuergeräte und LED-Beleuchtungseinrichtungen mit begrenztem Innenraum und hilft Designern, das Layout von Gehäuse und Produktstruktur zu optimieren.

Schraubenlose vs. Schraubklemmenblöcke: Vergleich der Kernleistung

Um Ingenieuren die schnelle Auswahl der richtigen Klemmenblöcke für die Projektplanung zu erleichtern, haben wir einen praktischen Vor-Ort-Leistungsvergleich der beiden gängigen Verdrahtungslösungen durchgeführt:

Vergleichsartikel	Schraubenlose Klemmenblöcke	Traditionelle Schraubklemmen
Verdrahtungsgeschwindigkeit	Schnelle, werkzeuglose Einsteckmontage, 50 % Zeitersparnis	Langsam, erfordert manuelles Festziehen der Schrauben für jeden Draht
Vibrationsfestigkeit	Ausgezeichnete, konstante Federspannung verhindert Lockerung	Mangelhaft, die Schrauben lockern sich bei längeren Vibrationen leicht.
Nachfolgende Wartung	Wartungsfrei, kein Nachziehen erforderlich	Regelmäßige Inspektion und Nachziehen erforderlich
Raumbelegung	Ultrakompakt, geeignet für hochdichte Bebauung	Großer Platzbedarf, begrenzte Miniaturisierung
Stabilität der Nutzungsdauer	Langfristig stabile Klemmkraft, niedrige Ausfallrate	Neigt nach längerem Gebrauch zu Alterung und Kontaktverlust.





Typische Anwendungsszenarien

Dank effizienter Verdrahtung und stabiler Vibrationsdämpfung haben sich schraubenlose Klemmenblöcke in zahlreichen Branchen zur bevorzugten Standardlösung entwickelt:

- LED-BeleuchtungLED-Treiber, modulare Beleuchtungssysteme und gewerbliche Beleuchtungskörper

- Smart-Home-Geräte: Sicherheitsalarmanlagen, intelligente Thermostate und IoT-Endgeräte

- TelekommunikationsausrüstungNetzwerkrouter, Kommunikationsstromversorgungsmodule und Signalübertragungsgeräte

- Vibrationsanfällige Maschinen: Windkraftanlagen, Aufzugssteuerungssysteme und elektrische Schalttafeln für Schienenverkehr

Auswahlhilfe für schraubenlose Klemmenblöcke

Beim Kauf schraubenloser Leiterplattenklemmen für Geräteprojekte können sich Ingenieure auf drei Kernindikatoren konzentrieren, um Verdrahtungsfehler vor Ort zu vermeiden:

1. Betriebsmodus

Auf dem Markt sind zwei gängige Typen erhältlich: werkzeugbetätigte und knopfbetätigte Klemmen. Werkzeugbetätigte Klemmen erfordern einen Schlitzschraubendreher, um die Feder zum Einführen und Entnehmen der Drähte aufzuhebeln. Knopfbetätigte Klemmen ermöglichen ein werkzeugloses Lösen der Drähte und bieten so eine komfortablere Bedienung vor Ort sowie eine höhere Wartungseffizienz.

2. Montagetechnik

Für herkömmliche Steckmontageverfahren eignen sich THT-Anschlüsse (Through-Hole Technology). Für automatisierte SMT-Fertigungslinien sind SMD-Anschlüsse (Surface Mount Technology) geeignet. Die Abstimmung des Montagetyps auf Ihren Produktionsprozess kann die Montageeffizienz deutlich steigern.

3. Abisolierlänge

Dieses Detail wird bei der Montage vor Ort leicht übersehen. Jede schraubenlose Klemme hat eine genormte Abisolierlänge. Die strikte Einhaltung der vom Hersteller empfohlenen Länge gewährleistet, dass die Feder den Drahtkern vollständig umschließt. Eine zu kurze oder zu lange Abisolierlänge kann zu schlechtem Kontakt oder versteckten Sicherheitsrisiken führen.

Häufig gestellte Fragen zu schraubenlosen Klemmenblöcken

Frage 1: Sind schraubenlose Klemmenblöcke in Umgebungen mit starken Vibrationen sicher?

Ja, sie sind in Vibrationsumgebungen sicherer und stabiler als herkömmliche Schraubklemmen. Die Edelstahlfeder sorgt für eine kontinuierliche dynamische Klemmkraft. Sie lockert sich auch bei Gerätevibrationen nicht. Im Gegensatz dazu verlieren Schraubklemmen mit der Zeit allmählich an Spannung, was zu lockeren Verbindungen und Geräteausfällen führen kann.

Frage 2: Können flexible Litzendrähte für schraubenlose Steckklemmen verwendet werden?

Ja, aber Sie müssen die üblichen Bauvorschriften einhalten. Für die werkzeuglose Direktsteckmontage muss eine Aderendhülse auf den Litzenleiter gecrimpt werden. Ist keine Aderendhülse vorhanden, muss vor dem Einführen des blanken Litzenleiters der Entriegelungsknopf gedrückt oder die Feder mit einem Werkzeug aufgehebelt werden, um eine sichere Verbindung zu gewährleisten.

Frage 3: Sind schraubenlose Klemmenblöcke wiederverwendbar?

Absolut wiederverwendbar. Der Federmechanismus lässt sich über den integrierten Knopf oder einen kleinen Schraubendreher lösen, um die Drähte mühelos herauszuziehen. Die Federstruktur wird auch nach wiederholtem Auseinander- und Wiederverdrahten nicht beschädigt. Sie ermöglicht mehrfaches Umverdrahten und Wartungsarbeiten und reduziert so die Kosten für Geräteaufrüstungen und -modifikationen.
