Schraub-, Feder- oder Steckklemmen: Welcher Leiterplattenverbinder ist der richtige für Ihr Projekt?

Vergleich von Schraube, Feder, schraubenlos und steckbare LeiterplattenklemmenDieser Artikel analysiert Kosten, Montagegeschwindigkeit, Vibrationsfestigkeit und Wartungsfreundlichkeit vor Ort, um Ihnen die Auswahl zu erleichtern.

Geht man durch eine beliebige Produktionslinie für industrielle Elektronik, sieht man auf fast der Hälfte aller Steuerplatinen und Leistungsmodule Leiterplatten-Anschlussblöcke.

Die meisten Konstruktions- und Beschaffungsteams behandeln Klemmenblöcke als einfache Standardbauteile. Sie wählen oft die kostengünstigste Variante und fahren mit der Stückliste fort. Diese nachlässige Auswahl führt jedoch zu Problemen in der Praxis.

Die Unterschiede zwischen Schraub-, Feder-, schraubenlosen und steckbaren Klemmenblöcken gehen weit über die Bauteilkosten hinaus. Sie beeinflussen die Produktionseffizienz, die langfristige Zuverlässigkeit der Anlagen, die Vibrationsfestigkeit und den jahrelangen Wartungsaufwand vor Ort.

Dieser praxisorientierte Vergleichsleitfaden für die Industrie behandelt die vier gängigen Klemmenblocktypen. Wir nutzen Erkenntnisse aus der Fertigung und dem Kundendienst, um Ihnen bei der Auswahl der optimalen Lösung für Ihre Schaltschrank- und Industrieanlagenprojekte zu helfen.

Übersicht über die 4 wichtigsten Leiterplatten-Anschlussblocktypen

Jede Klemmenblock Die Konstruktion ist für unterschiedliche Produktions- und Einsatzszenarien ausgelegt. Bevor wir detaillierte Vergleiche anstellen, erläutern wir die grundlegenden Funktionsprinzipien und branchenspezifischen Suchbegriffe für jeden Typ.

Schraubklemmenblöcke

Dies ist die traditionellste und am weitesten verbreitete Bauform. Eine Metallklemmplatte wird durch ein Drehmoment von Schraubklemmen fixiert, um abisolierte Drähte sicher zu halten. Sie zeichnet sich durch ausgereifte Technologie und umfassende Spezifikationsabdeckung aus. Gängige Suchbegriffe in der Branche sind „PCB-Schraubklemmenblock“ und „Schraubklemmenblockverbinder“.

Federklemmenblöcke

Die manuelle Schraubverriegelung wird durch einen integrierten Federkäfig ersetzt. Die Drähte werden gegen die Federspannung eingeführt und automatisch fixiert. Die meisten Modelle benötigen kein Werkzeug und ermöglichen so eine schnelle und stabile Verkabelung.

Schraubenlose Klemmenblöcke

Eine verbesserte Version von Federklemmen, die meist über Hebel oder Druckknöpfe betätigt werden. Hebel öffnen, Draht einführen und zum Verriegeln schließen. Die Stichworte „schraubenlose Klemmenleiste“ und „schraubenlose Klemmen“ umfassen diese gesamte Produktreihe, die sich ideal für hocheffiziente Verdrahtungsanwendungen eignet.

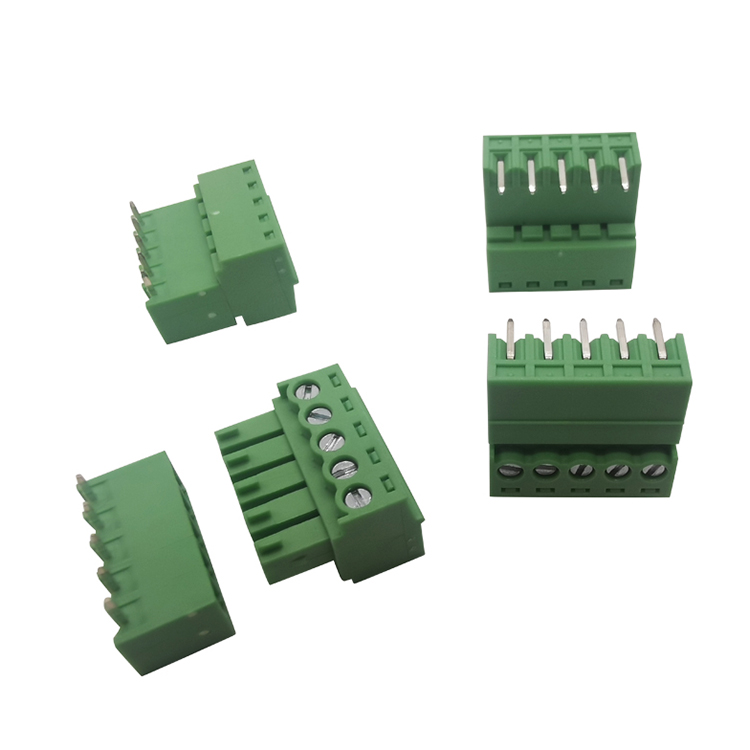

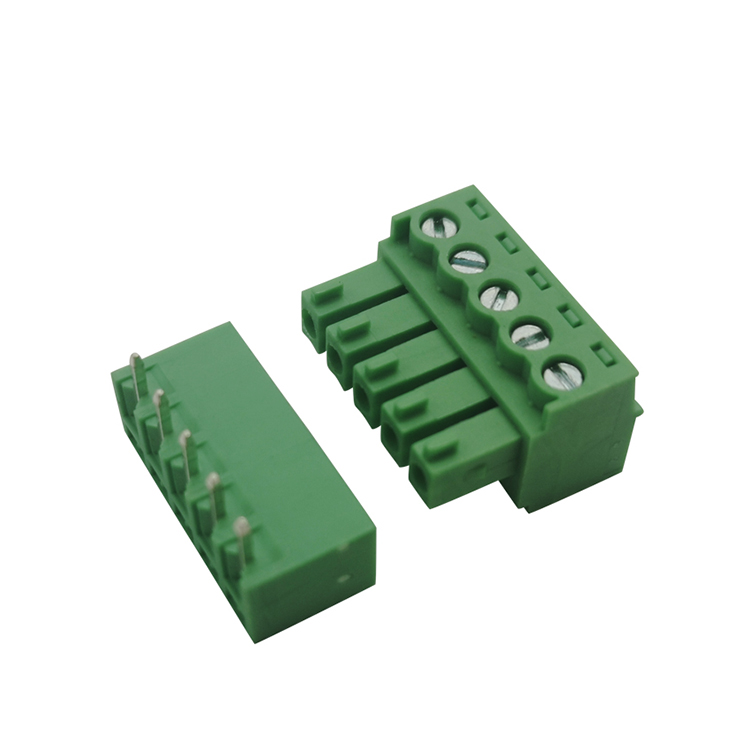

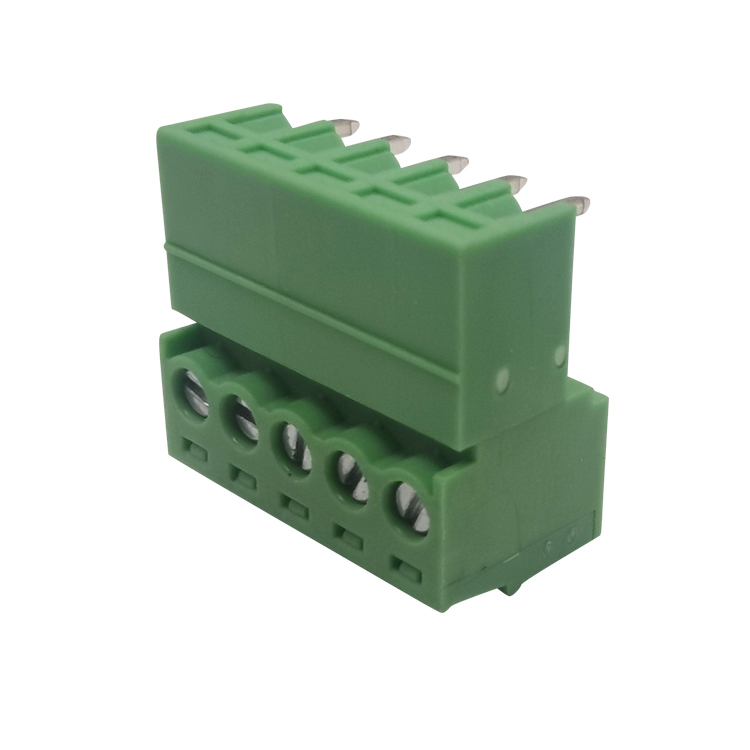

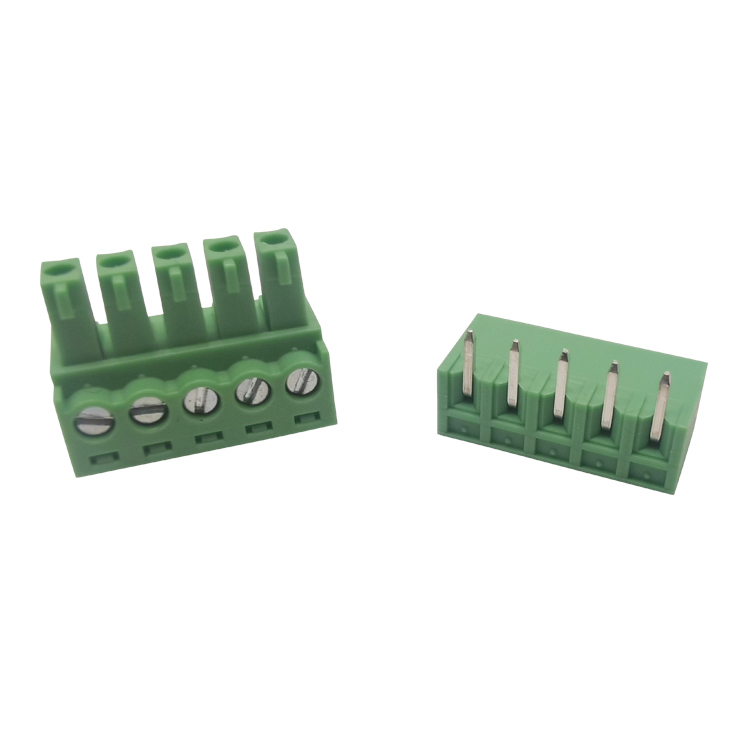

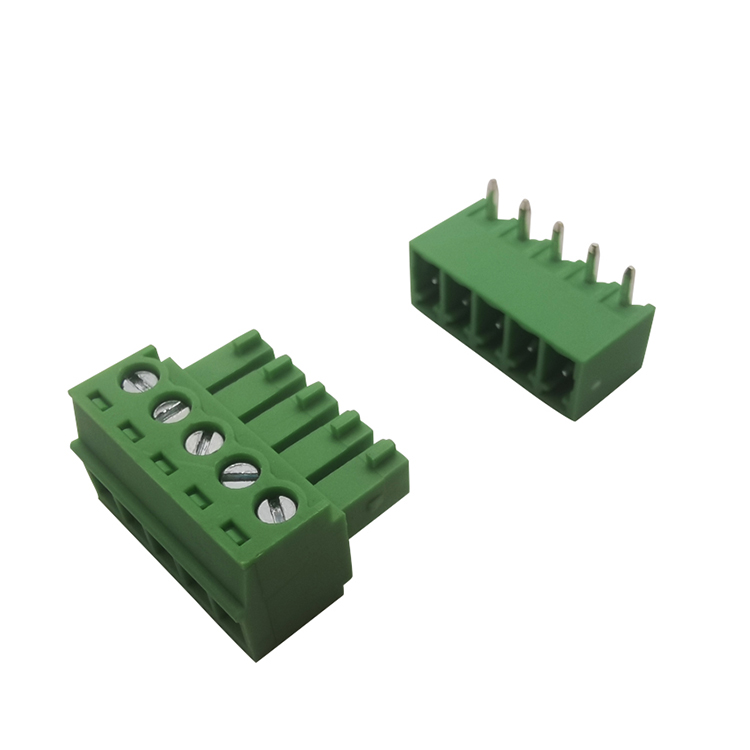

Steckbare Klemmenblöcke

Eine zweiteilige, trennbare Struktur, bestehend aus einer fest verlöteten Stiftleiste auf der Leiterplatte und einem abnehmbaren Stecker. Der gesamte Kabelbaum kann als Ganzes ein- und ausgesteckt werden, ohne dass einzelne Adern neu verdrahtet werden müssen. Beliebte Suchbegriffe: „steckbarer Leiterplatten-Klemmenblock“ und „steckbarer Klemmenblock-Stecker“.

Barriere-Klemmenblöcke

Eine spezielle Schraubklemmenvariante mit unabhängigen Kunststoff-Isolationsbarrieren zwischen benachbarten Polen. Sie bietet ausreichende Kriech- und Luftstrecken und ist speziell für industrielle Hochspannungsverteilungsanwendungen ausgelegt. „Barriere-Schraubklemmenblock“ ist ein häufig gesuchter Begriff im Industriebereich.

Vergleichstabelle der Klemmenblöcke (Vollabmessungen)

Zur schnellen Auswahl und Stücklistenbewertung fassen wir die wichtigsten Kennzahlen aller gängigen Modelle zusammen, darunter Kosten, Montageeffizienz, Vibrationsfestigkeit, Wartungsfreundlichkeit vor Ort und Kabelkompatibilität.

Kostenanalyse: Niedrigste Komponentenkosten bedeuten nicht automatisch niedrigste Gesamtkosten

• Schraubklemmenblöcke bieten die niedrigsten Einzelstückkosten. Ihre ausgereifte Konstruktion und der standardisierte Produktionsprozess machen sie zur kostengünstigsten Option für die Zusammenstellung großer Stücklisten.
• Feder- und schraubenlose Klemmenblöcke kosten pro Pol 20 bis 50 % mehr. Die präzisionsgefertigten Federstahlteile und die kundenspezifischen Kunststoffgehäuse erhöhen die Herstellungskosten.
• Steckbare Klemmenblöcke sind am teuersten. Sie bestehen aus einem zweiteiligen Gehäuse mit Stiftleiste und Stecker und unterliegen strengeren Anforderungen an die Stecktoleranzen.
• Aus Sicht der Baustellenplanung ist der Stückpreis der Komponenten irreführend. Schraubblöcke erfordern für jeden Pol den manuellen Einsatz eines Schraubendrehers. Bei Tausenden von in Serie gefertigten Platinen übersteigen die kumulierten Arbeitskosten den Preisunterschied zu Feder- oder schraubenlosen Blöcken bei Weitem. Die Wahl etwas teurerer, werkzeugloser Modelle senkt die Gesamtproduktionskosten effektiv.

Montagegeschwindigkeit: Werkzeuglose Strukturen dominieren die Massenproduktion

• Die Montageeffizienz ist der größte Vorteil von schraubenlosen Klemmenblöcken.
• Bei Schraubklemmenblöcken erfordert jeder einzelne Pol wiederholte Arbeitsschritte: Draht einführen, mit einem Schraubendreher festziehen und Drehmoment prüfen. Ein 12-poliger Klemmenblock benötigt 12 unabhängige Festziehvorgänge. Dies schränkt die Arbeitsgeschwindigkeit in automatisierten und manuellen Montagelinien erheblich ein.
• Federklemmen ermöglichen das direkte Einführen von Drähten und die automatische Klemmung. Schraubenlose Klemmen mit Hebelmechanismus erfordern lediglich einfaches Öffnen, Einführen des Drahtes und Schließen. Jeder Verdrahtungsvorgang dauert weniger als eine Sekunde.
• Bei der Fertigung von Industrie- und Gewerbeanlagen in großen Stückzahlen gleichen die durch Feder- und schraubenlose Blöcke erzielten Arbeitsersparnisse die höheren Bauteilkosten vollständig aus. Bei kundenspezifischen Kleinserien von Schaltschrankanlagen ist der Effizienzunterschied vernachlässigbar.

Vibrationsfestigkeit: Der am meisten unterschätzte Zuverlässigkeitsindikator

• Die Vibrations- und Stoßfestigkeit ist maßgeblich für den langfristig stabilen Betrieb von Industrieanlagen und wird bei der frühen Konstruktionsphase leicht vernachlässigt.
• Herkömmliche Schraubverbindungen neigen nach längerer Vibrationsbelastung zu Mikrorelaxation. Die Klemmkraft nimmt über Tausende von Betriebsstunden langsam ab, was zu Kontaktproblemen oder Unterbrechungen führt. Dieser Fehler tritt sehr häufig bei Motorantrieben, mobilen Maschinen und fahrzeugmontierten Schaltschränken auf.
• Feder- und schraubenlose Klemmenblöcke verfügen über eine passive Selbstklemmung. Vibrationen lösen die Verbindung nicht, sondern sorgen im Gegenteil für eine kompaktere Drahtmontage. Daher sind sie Standard in der Bahn-, Automobil- und Schwerindustrie, wo starke Vibrationen auftreten.
• Schraubblöcke eignen sich nur für stationäre Innengeräte mit stabilen Betriebsbedingungen.

Wartungsfreundlichkeit vor Ort: Steckbare Blöcke optimieren die Wartung vollständig

• Der Austausch von Platinen vor Ort und die Fehlerbehebung stellen die größten Herausforderungen im Bereich des Kundendienstes dar.
• Wenn Schraub- oder Federklemmenblöcke ausfallen, müssen Techniker die einzelnen Drähte demontieren, markieren und sortieren. Nach dem Austausch des Blocks müssen alle Drähte neu angeschlossen und kalibriert werden. Der Austausch eines 16-poligen Blocks dauert fast 20 Minuten und birgt ein hohes Risiko für Fehlverdrahtungen und Folgefehler.
• Steckbare Klemmenblöcke verändern die Wartungslogik. Der Stecker des gesamten Kabelbaums wird in einem Schritt vom Leiterplattenstecker getrennt. Anschließend wird die neue Platine eingesetzt und der integrierte Kabelbaum wieder angeschlossen. Der gesamte Vorgang dauert nur 2 Minuten und birgt kein Risiko von Verdrahtungsfehlern.
• Der einzige Nachteil von Steckbauweisen ist die größere vertikale Bauhöhe der Platinen. Bei Schaltschränken mit begrenztem Innenraum müssen die Abmessungen im Voraus überprüft werden.

Kabelanpassungsfähigkeit und Hochspannungskonformitätsszenarien

• Schraubklemmen bieten die höchste Kompatibilität mit Drähten. Die verstellbare Klemmkonstruktion eignet sich für Drähte von 24 AWG bis 12 AWG und ist somit für unterschiedliche Verdrahtungsspezifikationen in Installationsszenarien mit mehreren Bereichen geeignet.
• Feder- und schraubenlose Modelle haben feste Einstellbereiche für Drahtdurchmesser. Ultradünne Drähte lassen sich nicht festklemmen, und ultradicke Drähte können nicht eingeführt werden. Konstrukteure müssen die Parameterbereiche im Datenblatt unbedingt beachten.
• Bei Hochspannungen oberhalb der Netzspannung erfüllen herkömmliche Klemmenblöcke mit kleinem Rastermaß nicht die IEC- und UL-Normen für Kriech- und Luftstrecken. Barrierenklemmen lösen dieses Problem durch isolierte Kunststoffbarrieren und ein Rastermaß von 7,5 mm/7,62 mm. Sie sind die gängigste und normkonforme Lösung für Stromverteilungs- und Wechselrichteranlagen.

Auswahl und Bezugsquellen führender Hersteller

• Zwei Marken dominieren den globalen Markt für industrielle Klemmenblöcke: Phoenix Contact und Degson.
• Phoenix Contact ist eine deutsche Premiummarke mit umfassenden Produktlinien und hohem internationalem Bekanntheitsgrad, die in anspruchsvollen Industrieprojekten in Europa und Amerika weit verbreitet ist.
• Degson bietet umfassende, kostengünstige Klemmenblockprodukte mit starken Lieferkettenvorteilen bei kostensensiblen globalen Projekten und asiatischen Märkten.
• Beide Marken bieten Schraub-, Feder-, schraubenlose, steckbare und Barrieren-Serien an. Bei der Anfertigung von Sonderteilen sollten Modelle, die mit diesen beiden gängigen Standards kompatibel sind, priorisiert werden, um die Verfügbarkeit von Ersatzlieferanten sicherzustellen und Lieferkettenrisiken zu vermeiden.

Praktische Auswahlregeln für Ingenieure

Es gibt keine universell beste Klemmenleiste. Die optimale Wahl hängt von der Betriebsumgebung Ihrer Anlage, dem Produktionsmodus und dem Kundendienst ab.

• Kostensensible, statische Großanlagen: Wählen Sie Schraubklemmenblöcke für ein optimales Kosten-Nutzen-Verhältnis.

•Anlagen für die Massenproduktion oder vibrationsanfällige Anlagen: Wählen Sie Feder- oder schraubenlose Klemmenblöcke, um die Effizienz und die langfristige Zuverlässigkeit zu verbessern.

•Vor Ort gewartete modulare Ausrüstung: Wählen Sie steckbare Klemmenblöcke, um die Kosten für den Kundendienst und Verdrahtungsfehler deutlich zu reduzieren.

•Hochspannungsverteilungs- und industrielle Stromversorgungsanlagen: Wählen Sie Schraubklemmenblöcke mit Barrierefunktion, um die Sicherheitsstandards für die Isolation zu erfüllen.

Häufig gestellte Fragen von Ingenieuren zur Auswahl von Klemmenblöcken

Nachfolgend finden Sie fünf häufig gestellte Fragen zu Leiterplatten-Anschlussklemmen, die sich auf reale Probleme in den Bereichen Industriedesign, Produktion und Wartung vor Ort konzentrieren.

1. Sind Federklemmenblöcke zuverlässiger als Schraubklemmenblöcke für industrielle Anlagen?

Federklemmen bieten in dynamischen Industrieumgebungen eine höhere Langzeitstabilität. Schraubklemmen können im Laufe der Zeit durch Vibrationen und Temperaturschwankungen an Klemmkraft verlieren, was zu zeitweiligen Verbindungsfehlern führt. Feder- und schraubenlose Klemmen halten den Klemmdruck passiv konstant und sind daher zuverlässiger für Motoren, bewegliche Maschinen und fahrzeugmontierte Steuerungssysteme. Für statische Anwendungen in Schaltschränken sind Schraubklemmen mit dem korrekten Drehmoment ausreichend zuverlässig.

2. Lohnt sich ein Upgrade auf steckbare Klemmenblöcke für Standard-Steuerplatinen?

Steckbare Klemmenblöcke sind sinnvoll, wenn Ihre Geräte vor Ort gewartet, repariert oder Platinen ausgetauscht werden müssen. Obwohl sie teurer sind und mehr Platz auf der Leiterplatte benötigen, verkürzen sie die Wartungszeit vor Ort von über 20 Minuten auf unter 2 Minuten pro Platine. Zudem vermeiden sie menschliche Fehler beim manuellen Neuanschluss von Drähten. Für fest installierte, nicht wartungsfähige OEM-Platinen ohne Bedarf an Ersatzteilen sind Standard-Schraub- oder Federklemmen die kostengünstigere Option.

3. Was ist das größte Risiko bei der Verwendung von Drähten mit unterschiedlichem Querschnitt an Federklemmen?

Federklemmen haben einen strengen, festen Drahtdurchmesserbereich. Zu dünne Drähte führen zu unzureichender Klemmkraft, was Wackelkontakte und Signalausfälle bei leichten Vibrationen zur Folge hat. Zu dicke Drähte lassen sich nicht vollständig in den Federkäfig einführen, wodurch freiliegendes Kupfer und Kurzschlussgefahr entstehen. Im Gegensatz zu Schraubklemmen mit hoher Drahttoleranz bieten Federklemmen kaum Spielraum für Justierungen vor Ort – der Drahtquerschnitt muss immer den Angaben im Datenblatt entsprechen.

4. Wann sollte ich Klemmenblöcke mit Barrierefunktion anstelle von normalen Schraubklemmen verwenden?

Für Netzspannungs- und Hochspannungsverteilung, Motorsteuerungen und Wechselrichter sollten Sie Klemmenblöcke mit Trennwänden wählen. Die isolierten Kunststofftrennwände zwischen den Polen verlängern die Kriech- und Luftstrecken und erfüllen die industriellen Sicherheitsstandards nach IEC und UL. Herkömmliche Schraubklemmen mit kleinem Rastermaß genügen den Anforderungen an die Hochspannungsisolation nicht und bergen im Langzeitbetrieb Sicherheitsrisiken.

5. Beeinträchtigen werkzeuglos montierte, schraubenlose Klemmenblöcke die Stabilität der Produktionsqualität?

Nein, standardisierte schraubenlose Hebelklemmen verbessern die Produktionskonsistenz. Die Qualität von Schraubklemmen hängt stark von der Bedienung ab – ungleichmäßiges Drehmoment führt zu ungleichmäßiger Klemmkraft. Schraubenlose Konstruktionen nutzen eine mechanische Fixierung, wodurch sichergestellt wird, dass jeder Draht die gleiche Klemmspannung erhält. Dies reduziert Produktionsfehler und ist ideal für automatisierte Fertigungslinien mit hohem Durchsatz.
