Sie haben Schwierigkeiten bei der Auswahl von Leiterplatten-Klemmenblöcken für Ihren Schaltschrank oder Ihre Industrieanlage? Damit sind Sie nicht allein.
Die meisten Elektro- und Beschaffungsingenieure stehen vor demselben Problem. Die Stückliste führt lediglich „Klemmenblock“ ohne spezifische Spezifikationen auf. Angesichts der Vielzahl an verfügbaren Typen, Rastermaßen und Polzahlen führt die Wahl des falschen Modells zu Verzögerungen bei der Montage, Ausfällen vor Ort und Nacharbeitskosten.
Dieser praxisorientierte Leitfaden verzichtet auf theoretische Grundlagen. Er vermittelt Ihnen praxisnahes Ingenieurwissen, um Ihnen bei der Auswahl des idealen Produkts zu helfen. Leiterplatten-Anschlussblock Für industrielle Steuerplatinen, Netzteile und Antriebstechnik. Wir behandeln Kerntypen, Standardrastergrößen, Regeln zur Tastenauswahl und häufige Fehler, die es zu vermeiden gilt.
Was ist ein Leiterplatten-Klemmenblock und warum ist er wichtig?
Ein Leiterplatten-Klemmenblock ist ein modularer, auf der Leiterplatte montierter Steckverbinder. Er befestigt elektrische Drähte auf einer Leiterplatte, ohne dass einzelne Drähte direkt verlötet werden müssen.
Das Funktionsprinzip ist einfach. Drähte werden in den Block eingeführt und anschließend mittels Schraube, Feder oder Hebelklemmung fixiert. Strom und Signale werden über interne Pins an die Leiterplatte übertragen.
Die Konstruktion mag zwar einfach erscheinen, doch die Klemmmethode und die Maßvorgaben bestimmen die Montageeffizienz, die Vibrationsfestigkeit, die Strombelastbarkeit und die Wartungsfreundlichkeit vor Ort.
Drei Kernparameter definieren alle Leiterplatten-Anschlussblöcke:
• Klemmmechanismus: Schraube, Feder, schraubenlos oder steckbar
•Pitchgröße: Mittenabstand benachbarter Masten (mm)
• Polanzahl: Anzahl der unabhängigen Stromkreise pro Block
Eine falsche Parameterwahl führt zu praktischen Problemen. Unzureichende Passgenauigkeit an Gerätegehäusen, unzureichende Stromtoleranz oder langsame Montage in der Produktionslinie sind häufige Probleme vor Ort, die durch falsche Auswahl entstehen.

Leiterplatten-Klemmenblocktypen: Vorteile, Nachteile und industrielle Anwendungsfälle
Vier Arten von Klemmenblöcken dominieren die Konstruktion von Industrieschränken und -anlagen. Jede hat klar definierte Anwendungsbereiche. Wir haben ihre Vor- und Nachteile sowie typische Einsatzszenarien für einen schnellen Vergleich zusammengefasst.

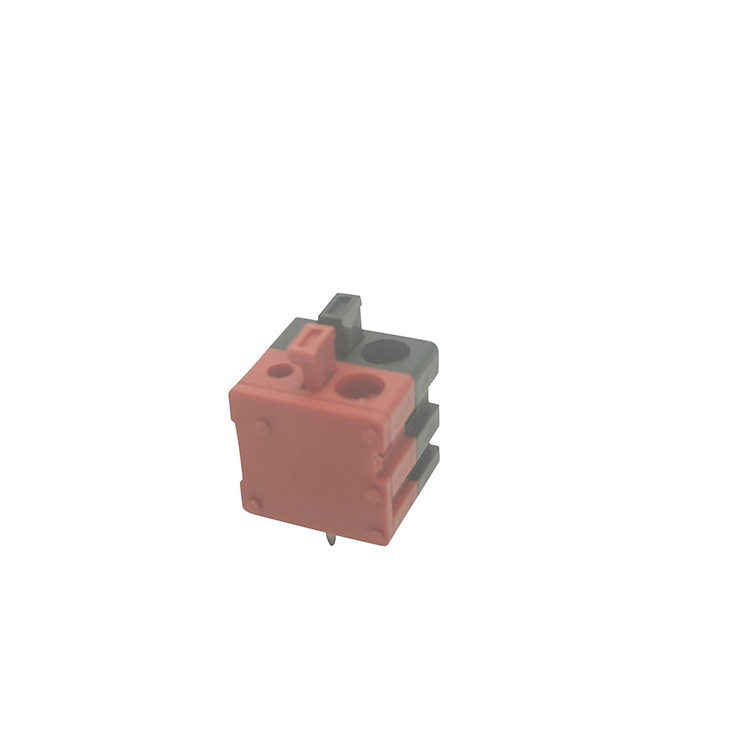

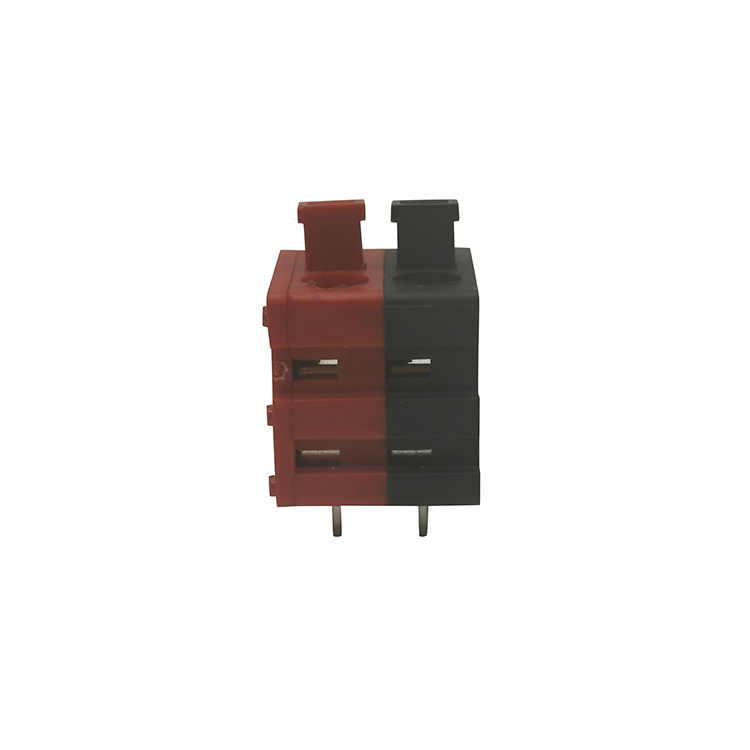

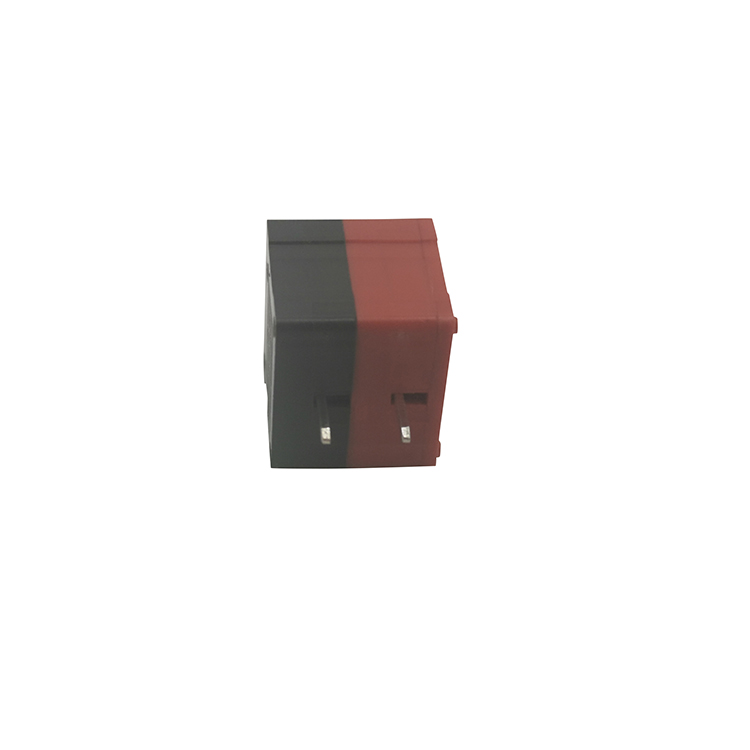

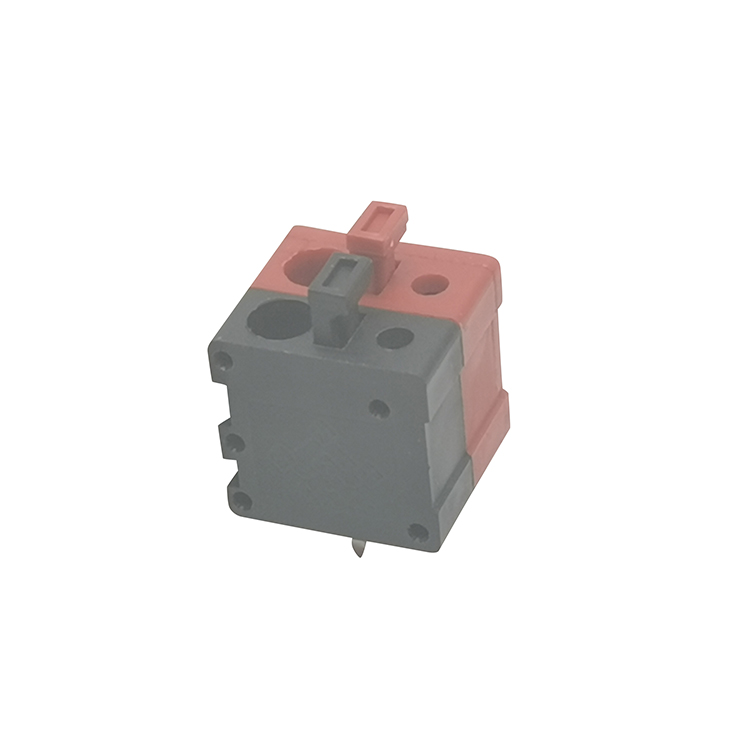

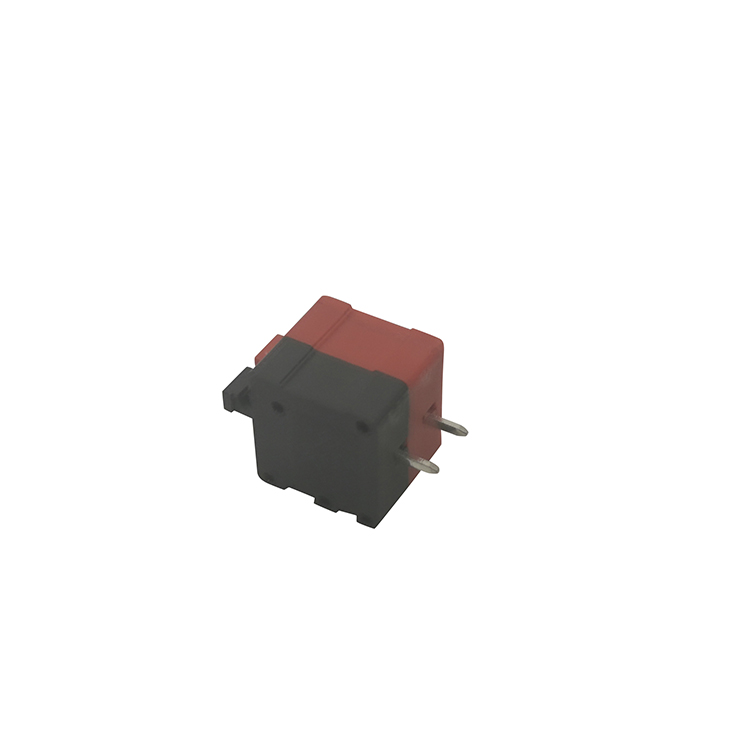

Klemmenblocktyp | Funktionsprinzip | Wichtigste Vorteile (vor Ort) | Häufige Nachteile | Typische industrielle Anwendungen |
|---|---|---|---|---|
Schraubentyp | Eine Metallplatte presst und fixiert abisolierte Drähte mittels Schraubendrehmoment. | Kostengünstig, extrem zuverlässig, kompatibel mit einem breiten Drahtquerschnittsbereich, einfache Wartung vor Ort | Langsame manuelle Montage; bei nicht standardisiertem Drehmoment können sich Verbindungen unter Langzeitvibrationen leicht lösen. | Allgemeine Stromverteiler, fest installierte Schaltschränke, kostengünstige Industrieausrüstung |
Federtyp | Eingebaute Federkäfige klemmen die Drähte nach dem Einführen automatisch fest. | Werkzeuglose Schnellverdrahtung, ausgezeichnete Vibrationsfestigkeit, stabile Langzeitverbindung | Geringerer Drahtstärken-Anpassungsbereich, höhere Stückkosten als bei Schraubtypen | Transportausrüstung, vibrationsanfällige Maschinen, industrielle Automatisierungs-Steuerplatinen |
Schraubenlos (Hebel/Knopf) | Über Hebel/Knopf öffnen, Draht einführen, zum sicheren Verriegeln schließen. | Kein Werkzeug erforderlich, schnellste Feldverdrahtung, geeignet für Verdrahtungsszenarien mit hohem Volumen. | Höhere Beschaffungskosten, eingeschränkte Anwendbarkeit bei ultradicken Drähten | Gebäudeautomation, Lichtsteuerungssysteme, Vor-Ort-Verkabelungsprojekte |
Steckbarer Typ | Geteilte Struktur: fester Leiterplattenstecker + abnehmbarer Drahtstecker | Platine und Kabelbaum trennbar, äußerst praktisch für Wartung und Austausch der Geräte. | Höhere Kosten, erfordert präzise Rasteranpassung für die Kopplung | Vor Ort wartungsfähige Geräte, austauschbare Steuerplatinen, modulare Industriegeräte |
Barrierentyp | Unabhängige Kunststoffbarriere zwischen den Pfosten, Drahtklemmung mit Schraube und Unterlegscheibe | Starke Isolierung, hohe Spannungsfestigkeit, langlebige und robuste Leistung | Großer Platinenplatzbedarf, sperrige Bauweise, langsame Montage | Stromverteilungsanlagen, Motorsteuerplatinen, industrielle Hochspannungssysteme |
Standard-Pitchgröße | Kernleistungsmerkmale | Strom- und Spannungspegel | Anwendungsszenarien vor Ort |
|---|---|---|---|
2,54 mm (0,1 Zoll) | Minimale Standardteilung, kompakte Stellfläche | Geringer Strom, nur Signalpegel | Kleinsignal-Steuerplatinen, Sensorsignalübertragung, platzsparende Niedrigenergiegeräte |
3,5 mm / 3,81 mm (0,15") | Vielseitigste industrielle Tonhöhe, ausgewogene Größe und Leistung | Mittlere bis niedrige Stromstärke, allgemeine Industriespannung | Universelle industrielle Steuerplatinen, SPS-Peripheriemodule, Standard-Schaltschranksignal- und Leistungsintegrationsschaltungen |
5,0 mm / 5,08 mm (0,2") | Unterstützt dickere Drähte, höhere Belastbarkeit | Mittelstrom, konventionelle Netzspannung | Schaltnetzteile, Wechselrichter, Motoransteuerplatinen, industrielle Leistungsmodule |
7,5 mm / 7,62 mm | Maximale Kriech- und Luftstrecken, starke Isolierung | Hoher Strom und hohe Spannung | Hochleistungs-Industrieanlagen, Steuerung von Schwermaschinen, Hochspannungs-Stromverteilungsklemmen |
Kurzregel für Außendienstmitarbeiter: Für 90 % der allgemeinen industriellen Leiterplattendesigns wählen Sie 3,81 mm oder 5,08 mm Steigung. Wählen Sie 2,54 mm nur für kompakte Signalkreise und 7,5 mm+ ausschließlich für Hochleistungs- und Hochspannungslasten.

Polanzahlauswahl: Abstimmung von Schaltungsdesign und Wartungsfreundlichkeit vor Ort
Die Polzahl bezeichnet die Anzahl der unabhängigen Stromkreise in einem Klemmenblock. Gängige Industrieausführungen reichen von 2-polig bis 16-polig, wobei 2/3/4/6/8/12-polig am weitesten verbreitet und leicht erhältlich sind.
Grundlegende Polzähllogik:
- 2P: Einzelkreis (Plus/Minus, Phase/Neutralleiter)
- 3P: Stromkreis mit Erdungsleiter oder dreiphasiger Einzelschleife
- 4P+: Mehrgruppen-Signalschaltungen oder dreiphasige integrierte Schaltungen mit Masseanschluss
Zwei praktische Tipps für die Auswahl der Mastanzahl vor Ort:
Erstens sollte man sich nicht zu sehr auf einzelne Hochpolblöcke verlassen. Ein 12-poliger Block kann durch zwei 6-polige Blöcke ersetzt werden. Die geteilte Bauweise vereinfacht die Verdrahtung vor Ort, die Fehlersuche und den Komponentenaustausch erheblich.
Zweitens sollten modulare, stapelbare Modelle bevorzugt werden. Die meisten Schraub- und Steckklemmenblöcke ermöglichen die freie Kombination von 2P/3P/4P-Einheiten. Diese flexible Kombination eignet sich für Geräte mit verschiedenen Artikelnummern und unterschiedlicher Anzahl an Ein- und Ausgängen und reduziert den Lageraufwand.

Schrittweiser Ablauf zur Auswahl von Klemmenblöcken für die industrielle Konstruktion
Um Zuordnungsfehler zu vermeiden, befolgen Sie diesen ingenieurtechnisch orientierten Auswahlprozess für neue Leiterplattendesigns:
1. Zuerst Strom- und Spannungsbelastung prüfen.
Die Rastergröße wird durch die Lastparameter bestimmt. Bei Niederspannungen unter 10 A empfiehlt sich ein Raster von 2,54 mm bis 3,81 mm. Bei Strömen über 15 A sind Rastermaße von 5,08 mm oder 7,62 mm für hohe Lasten unbedingt zu wählen, um Überhitzung und Durchbrennen zu vermeiden.
2. Überprüfen Sie die Kompatibilität des Drahtquerschnitts.
Prüfen Sie den im Datenblatt angegebenen Drahtquerschnittsbereich (die meisten decken 12–24 AWG ab). Achten Sie auf die maximal zulässige Drahtstärke vor Ort, um eine vollständige Klemmung zu gewährleisten und Kontaktprobleme durch unpassende Drahtquerschnitte zu vermeiden.
3. Produktions- und Montagebedingungen aufeinander abstimmen
Für die Serienfertigung und hocheffiziente Verdrahtungsprojekte empfiehlt sich die Verwendung von Feder- oder schraubenlosen Klemmenblöcken, um den manuellen Arbeitsaufwand zu reduzieren. Für kostensensible Standardgeräte sind herkömmliche Schraubklemmen die wirtschaftlichste Option.
4. Berücksichtigen Sie die Anforderungen an die Feldwartung.
Wenn die Steuerplatine regelmäßig ausgetauscht, gewartet oder repariert werden muss, empfiehlt sich der Einsatz von steckbaren Klemmenblöcken. Der Kabelbaum bleibt vor Ort fixiert, und es muss nur die Leiterplatte ausgetauscht werden, wodurch die Wartungsstillstandszeiten erheblich verkürzt werden.
5. Überprüfen Sie die Vibrationsumgebung der Geräte.
Motoranlagen, mobile Maschinen und fahrzeugmontierte Industriegeräte können nicht mit herkömmlichen Schraubklemmen (die durch Vibrationen zu Drahtlockerungen neigen) verwendet werden. Feder- und schraubenlose Klemmkonstruktionen gewährleisten eine dauerhafte Haltekraft für einen stabilen Langzeitbetrieb.
6. Lieferverfügbarkeit bestätigen
Setzen Sie auf gängige Modelle von zuverlässigen Marken wie Phoenix Contact und Degson. Verwenden Sie vorrangig Standardteile mit gängiger Polzahl und -teilung. Sonderanfertigungen führen zu langen Lieferzeiten und einem umständlichen Kundendienst.

Häufig gestellte Fragen zu Leiterplatten-Klemmenblöcken für industrielle Anwendungen
Nachfolgend finden Sie fünf häufig gestellte Fragen von Schaltschrankkonstrukteuren und Ingenieuren für die Gerätebeschaffung, die sich auf reale Probleme bei der Auswahl und Verdrahtung vor Ort konzentrieren.
1. Welcher Klemmenblockabstand ist am weitesten verbreitet für industrielle Steuerplatinen?
3,81 mm und 5,08 mm sind die beiden gängigsten Rastermaße für industrielle Anwendungen. 3,81 mm eignet sich für die meisten Signal- und Niedrigleistungsschaltungen unter 10 A, während 5,08 mm für Mittelstrom-Leistungsschaltungen in Wechselrichtern, Netzteilen und Motorantrieben geeignet ist. Diese beiden Größen passen in nahezu alle Standard-Schaltschranklayouts und vermeiden Platz- und Strombelastungsprobleme bei allgemeinen Anwendungen.
2. Lohnt sich der Aufpreis für steckbare Klemmenblöcke?
Steckbare Klemmenblöcke bieten einen klaren Mehrwert für Geräte, die vor Ort gewartet werden. Obwohl sie teurer sind als herkömmliche Schraubklemmen, trennen sie den Kabelbaum von der Leiterplatte und ermöglichen so einen schnellen Platinenwechsel und die Fehlersuche vor Ort ohne Neuverkabelung. Sie reduzieren effektiv Geräteausfallzeiten und Kundendienstkosten und sind daher wirtschaftlich für modulare Industriegeräte und wartungsintensive Steuerungssysteme.
3. Welcher Klemmenblocktyp eignet sich am besten für industrielle Umgebungen mit starken Vibrationen?
Feder- und schraubenlose Klemmenblöcke sind die optimale Wahl für vibrationsanfällige Anwendungen wie Motoren, mobile Maschinen und fahrzeugmontierte Industrieanlagen. Herkömmliche Schraubklemmenblöcke neigen aufgrund des Drehmomentverlusts nach längerer Vibrationsbelastung zum Lockern. Federbelastete Klemmen gewährleisten eine konstante und stabile Haltekraft und verhindern so lose Verbindungen und intermittierende Fehler im Stromkreis.
4. Kann ich auf derselben Leiterplatte unterschiedliche Rastermaße mischen?
Es wird nicht empfohlen. Ähnliche Rastermaße (3,5 mm vs. 3,81 mm, 5,0 mm vs. 5,08 mm) sehen zwar optisch identisch aus, haben aber nicht austauschbare Pinabstände. Unterschiedliche Rastermaße führen zu Steckproblemen bei Stiftleisten, Montagefehlern und sogar Kurzschlüssen. Verwenden Sie daher immer einheitliche Rastermaße, um eine konsistente Verdrahtung und Kompatibilität auf einer Platine zu gewährleisten.
5. Welche Polzahl sollte ich für kundenspezifische industrielle Leiterplatten wählen?
Standard-Polzahlen (2/3/4/6/8/12P) sollten bevorzugt werden; Sonderausführungen mit ungerader Pinzahl sind zu vermeiden. Bei komplexen Mehrleiterplatinen kann ein einzelner Block mit hoher Polzahl (z. B. 12P) in mehrere modulare Blöcke mit niedriger Polzahl aufgeteilt werden. Diese Vorgehensweise verbessert die Übersichtlichkeit der Verdrahtung vor Ort, vereinfacht die Fehlersuche und ermöglicht flexible Kombinationen für Geräte mit mehreren Artikelnummern (SKUs), wodurch die Lagerkosten gesenkt werden.
6 häufige Fehler bei der Auswahl und Verkabelung vor Ort, die Sie vermeiden sollten
Die meisten Ausfälle von Klemmenblöcken treten nicht im Labor, sondern im langfristigen Feldbetrieb auf. Dies sind die häufigsten Konstruktionsfehler:
- Standard-Abisolierlänge außer Acht gelassenZu kurzes Abisolieren führt zu unzureichender Klemmung; zu langes Abisolieren legt blankes Kupfer frei und birgt Kurzschlussgefahr. Halten Sie sich stets an die im Datenblatt empfohlene Abisolierlänge.
- Mischen ähnlicher Tonhöhen: 3,5 mm und 3,81 mm Blöcke sehen optisch identisch aus, aber unterschiedliche Rastermaße führen zu Verbindungsfehlern bei steckbaren Stiftleisten und zu Ausschuss in der Montage.
- Unzureichender Platz für Verkabelung reserviertDie Vernachlässigung des Biegeradius von Drähten führt dazu, dass kein Platz für die Verdrahtung vor Ort zur Verfügung steht, wenn Klemmenblöcke zu nahe an Gehäusen oder Kondensatoren liegen.
- Zu festes Anziehen von Schraubklemmen: Zu hohes Drehmoment kann Drahtlitzen brechen und Kunststoffgehäuse beschädigen. Halten Sie sich unbedingt an die im offiziellen Datenblatt angegebenen Standard-Drehmomentwerte.
- Unübertroffene Redundanz der Polanzahl: Die unreflektierte Verwendung von Hochpolblöcken führt zu Verdrahtungschaos und verschwendetem Platinenplatz.
- Vibrationsfestigkeitsklasse außer Acht gelassen: Die Verwendung herkömmlicher Blöcke für Vibrationsgeräte führt nach monatelangem Betrieb zu sporadischen Stromkreisausfällen.
Fazit aus dem Ingenieurwesen
Leiterplattenklemmen sind unscheinbare, aber unverzichtbare Bauteile für industrielle Steuerungsanlagen. Sie bilden die zentrale Schnittstelle zwischen Leiterplatten und der elektrischen Verkabelung vor Ort.
Eine falsche Auswahl führt nicht sofort zu einem Ausfall im Test. Sie verursacht jedoch versteckte Probleme wie lose Verdrahtung, schlechten Kontakt und Geräteausfälle nach längerem Feldbetrieb. Der Zeitaufwand für die präzise Auswahl der Klemmenblöcke in der Planungsphase ist deutlich geringer als die Kosten für Kundendienst und Nachbearbeitung vor Ort.
