H2EDGRH-2.5 Leiterplatten-Anschlussblöcke

H2EDGRH-2.5 Leiterplatten-Anschlussblöcke

Hochdichte Verbindung: Die Doppelreihenstruktur bietet eine große Anzahl von Verbindungspunkten auf begrenztem Raum.

Stabile Verbindung: Nach dem Einsetzen in den Muttersitz wird er durch Schnallen oder Reibung fixiert, und die Verbindung ist fest und widerstandsfähig gegen Vibrationen und Zugkräfte.

Modulares Design: Ermöglicht die modulare Konstruktion und Fertigung von Leiterplatten und erleichtert so Montage, Prüfung und Wartung.

Guter Hinweis: Der Muttersitz verfügt in der Regel über eine narrensichere Konstruktion, die ein umgekehrtes Einführen verhindert.

Horizontale Verbindung: Die gebogene Stiftkonstruktion spart vertikalen Platz über der Leiterplatte und eignet sich daher ideal für Parallelschaltungen oder gestapelte Strukturen.

Typische Anwendungsszenarien

Diese Art von Terminal wird aufgrund seiner Zuverlässigkeit und Benutzerfreundlichkeit in verschiedenen elektronischen Geräten und industriellen Steuerungsbereichen häufig eingesetzt:

Industriesteuerung: SPS (Speicherprogrammierbare Steuerung), Servoantriebe, E/A-Module.

Stromversorgung: Eingangs-/Ausgangsschnittstellen für Schaltnetzteile und USV-Anlagen mit unterschiedlichen Stromausfallzeiten.

Kommunikationsausrüstung: Platinenverbindungen in Routern und Switches.

Instrumentierung: Datenerfassungskarten, Test- und Messgeräte.

1. Typ und Pol

Typ: Steckbarer Schraubklemmenblock für Leiterplatten

Pole:

2. MaterialVonSteckbarer Klemmenblock

3.ElektrikVonSteckbarer Klemmenblock

4. Mechanische Eigenschaften des steckbaren Klemmenblocks

Wie man Komponenten verwendet und zusammenstellt

Löten: Die Lötstifte der gebogenen Stiftanschlüsse werden in die entsprechenden Durchgangslöcher auf der Leiterplatte eingeführt und anschließend durch Wellenlöten oder manuelles Löten auf der Platine befestigt.

Andocken: Wählen Sie eine passende zweireihige Buchse (Gummibuchse) mit einem Stiftabstand von 2,5 mm. Crimpen oder löten Sie ein Ende der Buchse an das Kabel, richten Sie sie dann direkt aus und stecken Sie sie in den gebogenen Stiftanschluss. Wenn Sie ein Klicken hören oder ein Einrasten spüren, ist die Verbindung hergestellt.

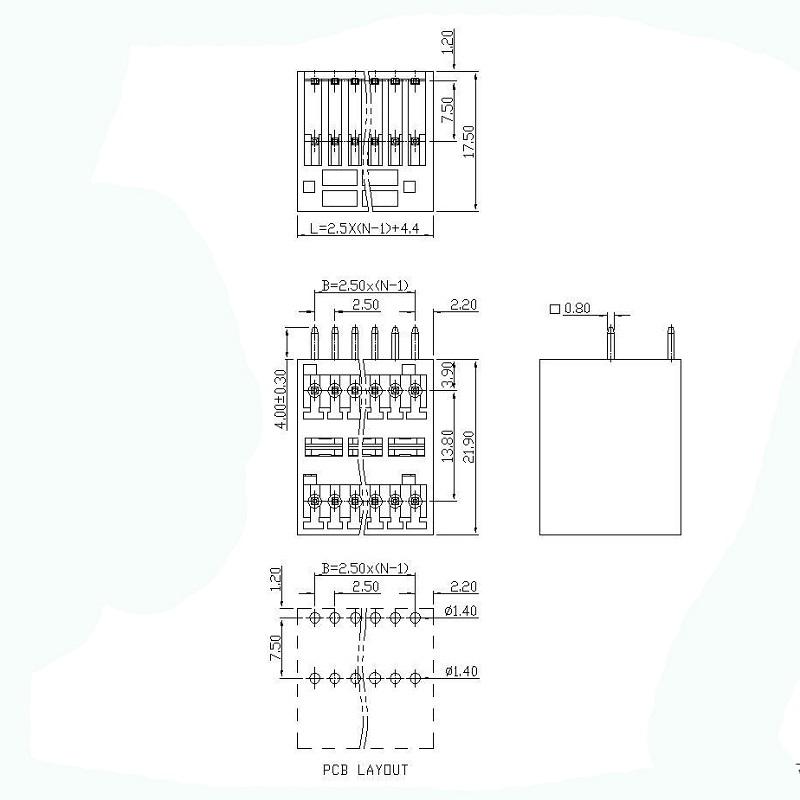

5. Abmessungen

6. Vorteile

☑ Geeignet für verschiedene Steckdosentypen, das Gerätedesign ist hochflexibel
☑ Die Anforderungen an die Schlüsselung können erfüllt werden
☑ Universelle Installationsmethode, geeignet für verschiedene Situationen

Haushaltsgeräte und Unterhaltungselektronik: die Verbindung zwischen der Steuereinheit und der Anzeigeeinheit oder dem Sensor einiger großer Haushaltsgeräte.

Die 2,5-mm-Doppelreihen-Buchsenklemme mit gebogenen Stiften ist ein kompakter und zuverlässiger Leiterplattenverbinder. Ihr markantestes Merkmal ist der 2,5-mm-Raster und die zweireihige, gebogene Stiftanordnung. Dadurch ist sie unverzichtbar für elektronische Geräte, die horizontale und hochdichte Verbindungen erfordern. Bei der Auswahl sollten neben Raster und Reihenanzahl auch Parameter wie die Anzahl der Reihen (z. B. 2 × N, wobei N die Anzahl der Pins pro Reihe angibt), die Gesamtanzahl der Pins, die Strombelastbarkeit und die Betriebstemperatur beachtet werden.

7. Paket VonSteckbarer Klemmenblock

Wir wählen hochwertiges und sicheres Verpackungsmaterial, um sicherzustellen, dass Ihre Bestellung während des Transports nicht beschädigt wird.

Folgende Handelsbedingungen sind akzeptabel: EXW, FOB, CFR, CIF.

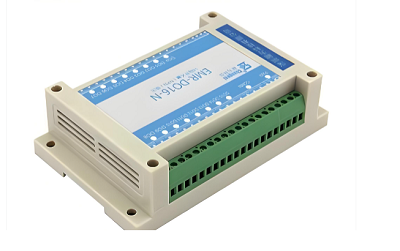

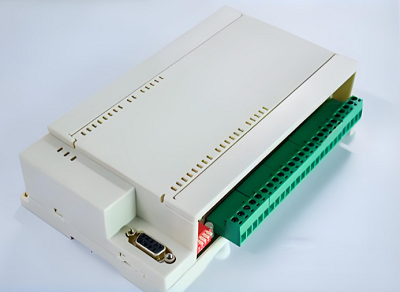

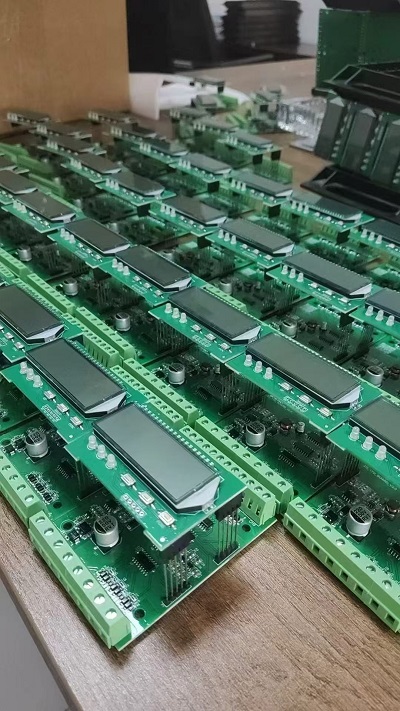

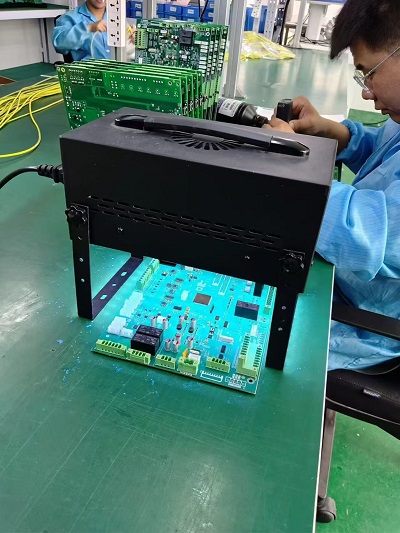

8. Anwendung VonSteckbarer Klemmenblock

1. Bewegungssteuerung 2. Drehstromzähler 3. Mikrocomputer-Schutzvorrichtung 4. Elektrische Ausrüstung

5. Automatisierungsanlagen 6. Sicherheitsanlagen 7. IoT-Geräte

9. Häufig gestellte Fragen zu Klemmenblöcken

Frage 1: Was sind die praktischen Vorteile von 2,54 mm zweireihigen gebogenen Stiftklemmen?

A: Zweireihige, gebogene Stiftleisten erhöhen die Verdrahtungsdichte auf begrenzter Leiterplattenfläche erheblich. Im Vergleich zu einreihigen Modellen verdoppeln sie die Anzahl der Anschlusspunkte auf derselben Fläche. Die gebogene Stiftform eignet sich ideal für die seitliche Montage. Dadurch werden Höhenprobleme in kompakten Schaltschränken vermieden, ein häufiges Problem bei vertikalen Stiftleistenanordnungen.

Frage 2: Sind 2,54 mm zweireihige gebogene Stifte für den langfristigen industriellen Einsatz zuverlässig?

A: Ja, sie bieten eine stabile Leistung in Industriequalität. Die hochwertigen gebogenen Stifte sind mit Rändel- und Nietverbindungen versehen. Dies verhindert ein Lösen der Stifte beim Wellenlöten oder bei langfristigen Vibrationen des Geräts. Im praktischen Einsatz in Schaltschränken zeigen präzise gefertigte, zweireihige Stiftleisten eine gleichbleibende Lötqualität und geringe Ausfallraten.

Frage 3: Beeinflusst die zweireihige Anordnung der gebogenen 2,54-mm-Stifte die elektrische Sicherheit und den Freiraum?

A: Nein, bei Fertigung mit Standard-Rastermaß von 2,54 mm. Professionelle zweireihige Klemmen gewährleisten die erforderlichen Kriechstrecken und Isolationsabstände. Die interne Barrierenstruktur verhindert Übersprechen und Kurzschlüsse. Auch bei dichter Verdrahtung erfüllt sie die üblichen Sicherheitsanforderungen für Niederspannungsanwendungen.

Frage 4: Können 2,54 mm zweireihige gebogene Stiftklemmenblöcke mit Standard-Wellenlötverfahren verarbeitet werden?

A: Absolut. Industriemodelle verwenden ein hochtemperaturbeständiges PA66-Gehäuse und verzinnte Kupferstifte. Sie unterstützen herkömmliche Wellenlötverfahren. Die einheitliche Koplanarität gewährleistet gleichmäßiges Löten in zwei Reihen und reduziert so Probleme mit leeren oder kalten Lötstellen bei der Serienfertigung.

Frage 5: In welchen Anwendungsfällen sind 2,54-mm-Doppelreihen-Klemmenblöcke mit gebogenen Stiften ideal?

A: Sie eignen sich optimal für industrielle Steuerungsplatinen mit begrenztem Platzangebot, IoT-Geräte und Mini-SPS-Module. Die abgewinkelte Stiftleiste mit seitlichem Ausgang ist ideal für schmale Schaltschränke, in denen die oberen vertikalen Stifte mit dem Gehäuse kollidieren würden. Ingenieure nutzen sie häufig, um die Verdrahtung kompakter Schaltschränke zu optimieren und Platz auf der Leiterplatte zu sparen.
