H15EDGV-2.5 Stiftleisten-Klemmenblock gerade

2,5 mm Rastermaß Stiftleisten-Klemmenblock gerade

Die 2,5-mm-Einreihen-Leiterplattenklemme mit geraden Stiften ist der einfachste und universellste Steckverbinder für die Verbindung von Leiterplatten mit Drähten. Ihre Hauptfunktion besteht darin, eine zuverlässige und lösbare elektrische Verbindung zwischen externen Drähten und Leiterplatten herzustellen.

Als Grundlage für Elektronikingenieure bietet diese Klemmenleiste einen standardisierten, wirtschaftlichen und zuverlässigen Verbindungskanal. Bei der Auswahl sollten Sie auf die drei Kernkriterien achten: Strombelastbarkeit, Verdrahtungsmethode und Drahtquerschnitt.

1. Kernmerkmale und Mastoptionen

• Pin-Anordnung: Eine gerade Linie mit einfacher, platzsparender Konstruktion.
• Stiftabstand: Fest auf 2,5 mm (standardisiertes industrielles Rastermaß).
• Installationsmethode: Durchstecklöten. Die Pins werden nach dem Durchdringen der Leiterplatte verlötet, was eine hohe mechanische Festigkeit gewährleistet.
• Typ: Steckbarer Schraubklemmenblock für Leiterplatten.

2. Umfassende technische Spezifikationen

3. Produktabmessungen

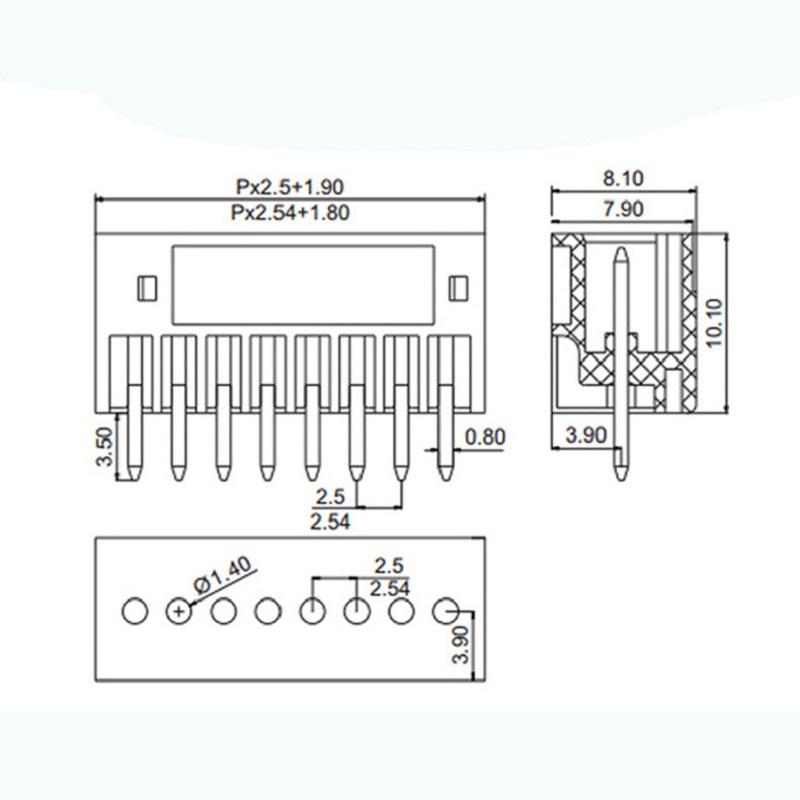

Die genaue Leiterplattenanordnung und die Pin-Abmessungen entnehmen Sie bitte der folgenden technischen Zeichnung:

4. Wichtigste Vorteile

• Zuverlässige Verbindung: Die Durchgangslochschweißung ist fest und hält mechanischen Belastungen problemlos stand.
• Komfortable Verkabelung: Da keine Drähte direkt auf die Leiterplatte gelötet werden müssen, ist die Installation, das Testen und die Wartung äußerst effizient.
• Kosteneffektiv: Die einfache Bauweise gewährleistet niedrige Produktions- und Herstellungskosten.
• Starke Universalität: Der Standardabstand von 2,5 mm gewährleistet eine hohe Kompatibilität und einfache Beschaffung für Ingenieure.
• Flexibles Design: Passt sich an verschiedene Steckdosentypen an und erfüllt unterschiedliche Kodierungsanforderungen für eine universelle Installation.

5. Typische industrielle Anwendungen

Die steckbare 2,5-mm-Klemmenleiste findet in verschiedenen anspruchsvollen Branchen breite Anwendung:

• Industrielle Steuerung: SPSen, Servoantriebe, E/A-Module.
• Stromversorgungsgeräte: Eingangs-/Ausgangsschnittstellen für Schaltnetzteile und USV-Anlagen.
• Automobilelektronik: Karosseriesteuergeräte, Sensorschnittstellen.
• Kommunikation & Vernetzung: Grundlegende Stromversorgungs- und Signalanschlüsse für Router und Switches.
• Intelligente Geräte: Haushaltsgeräte, intelligente Zähler und IoT-Geräte.

6. Verpackung & Versand

Wir verwenden hochwertige, antistatische und stoßfeste Verpackungsmaterialien, um sicherzustellen, dass Ihre Großbestellungen während des weltweiten Transports nicht beschädigt werden. Akzeptable Handelsbedingungen sind: EXW, FOB, CFR, CIF.

7. Technische FAQ

Frage 1: Sind 2,5-mm-Steckklemmen für den langfristigen industriellen Einsatz auf Leiterplatten zuverlässig?

A: Ja, sie sind bei Verwendung hochwertiger Stiftleisten für industrielle Leiterplattenprojekte äußerst zuverlässig. Unsere hochwertigen 2,5-mm-Stiftleisten verfügen über verzinnte Kupferstifte und werden präzise auf Koplanarität geprüft, um einen optimalen Kontakt beim Wellenlöten zu gewährleisten. In der Praxis zeigen die fachgerecht verlöteten Kontakte eine stabile Leitfähigkeit und hohe Lösefestigkeit und eignen sich daher für den langfristigen Dauerbetrieb von Steuerungen und Automatisierungsplatinen.

Frage 2: Welche Stromstärke kann eine 2,5-mm-Steckklemmenleiste tatsächlich führen?

A: Die meisten Standard-2,5-mm-Steckverbinder für Leiterplatten sind für einen Nennstrom von 5 A bis 10 A ausgelegt. Im praktischen Einsatz raten wir jedoch davon ab, sie dauerhaft mit maximalem Strom zu betreiben. Aufgrund der hohen Bestückungsdichte von Leiterplatten und der damit verbundenen Wärmeentwicklung im Gehäuse ist eine Stromreserve von 20 % ratsam, um Überhitzung zu vermeiden und die Lebensdauer der Steckverbinder zu verlängern.

Frage 3: Was ist der Vorteil von 2,5-mm-Steckklemmen gegenüber festen Schraubklemmen?

A: Der größte Vorteil vor Ort liegt in der Wartungsfreundlichkeit und Austauschbarkeit. Feste Schraubklemmen erfordern bei Reparaturen an der Platine eine Neuverdrahtung, während 2,5-mm-Steckverbindungen ein direktes Ein- und Ausstecken ermöglichen. Techniker können Module schnell austauschen, ohne die interne Verdrahtung zu verändern. Dies reduziert den Wartungsaufwand für Automatisierungs- und IoT-Geräte erheblich.

Frage 4: Sind 2,5-mm-Steckklemmen dem Wellenlötverfahren gewachsen?

A: Ja, unsere industrietauglichen 2,5-mm-Stiftleisten sind vollständig wellenlötkompatibel. Sie verfügen über ein hochtemperaturbeständiges PA66 UL94 V-0-Gehäuse. Die Pins sind durch Rändelung und Nieten fixiert, um ein Lösen beim Hochtemperaturlöten zu verhindern. Die präzise Pin-Koplanarität garantiert gleichmäßiges Löten und null Leerstellen in der Serienfertigung.

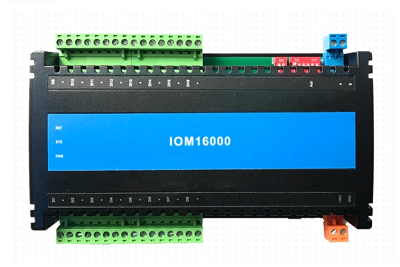

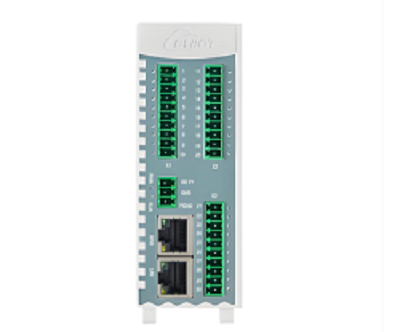

Frage 5: Für welche Anwendungen eignen sich 2,5-mm-PCB-Steckklemmenblöcke am besten?

A: Sie eignen sich ideal für kompakte Industriegeräte, die stabile Signale und stromsparende Verbindungen benötigen. Typische Anwendungen vor Ort sind Bewegungssteuerungen, Schutzgeräte, intelligente Zähler, Sicherheitstechnik und IoT-Automatisierungsmodule. Der universelle Rastermaß von 2,5 mm vereint kompakte Größe und Vielseitigkeit und ist damit die kostengünstigste Option für kleine und mittelgroße Leiterplatten.
