H2EDGCR-2.5 Steckbarer Klemmenblock, rechte Stiftleiste

H2EDGCR-2.5 Steckbarer Klemmenblock, rechte Stiftleiste

Das Teil, das zum Anlöten an die Leiterplatte und zum Herstellen der elektrischen Verbindung verwendet wird.

Rechter Pin-Header bezeichnet den Teil der Stifteinführung, der nicht gerade ist, sondern in einem bestimmten Winkel (üblicherweise 90 Grad) gebogen und geformt wurde.

1. Typ und Pol

Typ: Steckbarer Schraubklemmenblock für Leiterplatten

Die Form der gebogenen Nadel ist nicht willkürlich; sie zielt primär darauf ab, Probleme im Zusammenhang mit Platzbedarf und Montage zu lösen. Zu ihren Hauptvorteilen zählen:

Horizontale Installation erreichen

Stiftleiste: Nach dem Löten steht die Stiftleiste senkrecht zur Leiterplatte. Das bedeutet, dass alle Drähte senkrecht von oberhalb der Leiterplatte herausgeführt werden und viel vertikalen Platz beanspruchen.

Gebogener Stiftanschluss: Nach dem Löten verläuft der Stift aufgrund der 90°-Biegung parallel zur Leiterplatte. Dadurch können die Drähte horizontal eingeführt werden, was den Platzbedarf im Gerät erheblich reduziert. Dies ist besonders wichtig für kompakte Geräte mit geringer Bauhöhe.

Sorgen Sie für Entlastung

Wird der Draht horizontal eingeführt und Zugkräften oder Vibrationen ausgesetzt, wirken diese Kräfte direkt auf den Hauptkörper des Anschlusses und die Lötstelle.

Die L-Form des Biegestifts selbst wirkt als Puffer, der diese Belastungen besser aufnehmen und verteilen kann, wodurch direkte Schäden an den Lötstellen reduziert und somit die mechanische Zuverlässigkeit der Verbindung erhöht wird.

Einfach zu verkabeln und zu warten

Die horizontal angeordneten Drähte wirken sehr ordentlich und erleichtern die Verkabelung, Identifizierung und Inspektion. In Umgebungen mit dichter Verkabelung ist der Zugang zu den Drähten von der Seite deutlich komfortabler als von oben.

Während der Wartungsarbeiten können die Techniker die Steck- und Entriegelungsteile problemlos erreichen und bedienen, ohne durch die dichten Kabel darüber behindert zu werden.

Kompatibler Paneelausschnitt

Bei vielen Ausführungen werden Klemmenblöcke an der Öffnung des Gerätepanels installiert, um den Anschluss von außen zu ermöglichen. Dank der gebogenen Stifte lässt sich der gesamte Klemmenblock flach an der Innenseite des Panels befestigen, während die Steckstifte durch Löcher im Panel mit der internen Leiterplatte verlötet werden. Dies ist eine gängige und praktische Installationsmethode.

Pole:

2. MaterialVonSteckbarer Klemmenblock

3.ElektrikVonSteckbarer Klemmenblock

4.MechanischVonSteckbarer Klemmenblock

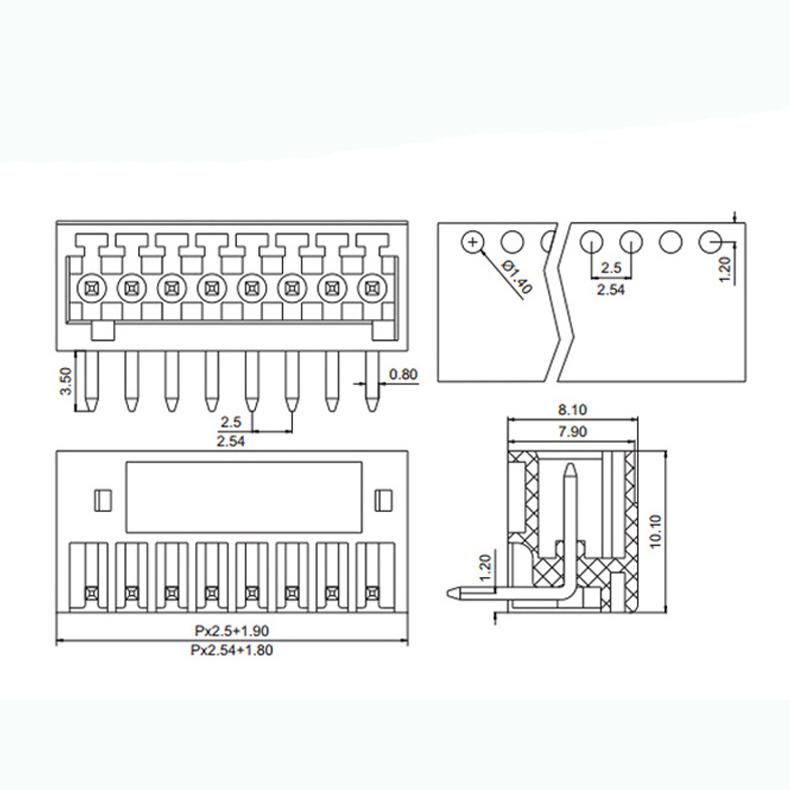

5. Abmessungen

Winkel

Die am häufigsten vorkommende Biegung ist eine rechtwinklige Biegung von 90°, die auch die Standardform der „Biegenadel“ darstellt.

Es gibt auch Entwürfe aus anderen Blickwinkeln, aber 90° ist der Branchenstandard und die am häufigsten verwendete Option.

Material und Beschichtung

Grundmaterial: Typischerweise besteht es, wie der Anschlusskörper, aus Kupferlegierungen wie Messing und Phosphorbronze, die eine hohe Leitfähigkeit aufweisen, um eine gute Stromtragfähigkeit und Elastizität zu gewährleisten.

Galvanisierung: Der gebogene Nadelteil weist üblicherweise die gleiche galvanische Beschichtung wie der Nadelfuß auf, wobei Verzinnung am häufigsten verwendet wird. Verzinnung gewährleistet gute Lötbarkeit, verhindert die Oxidation des Kupfersubstrats und bietet einen gewissen Korrosionsschutz. In anspruchsvolleren Anwendungen kann Vergoldung eingesetzt werden, um eine ausgezeichnete Korrosionsbeständigkeit und einen stabilen Kontaktwiderstand zu erzielen.

Formgebungsprozess

Die gebogene Nadel wird in einem präzisen Stanz- und Biegeprozess in einem einzigen Schritt geformt. Dies erfordert ein Metallmaterial mit guter Duktilität, um Risse oder Spannungsspitzen an der Biegung zu vermeiden.

Nach der Herstellung des hochwertigen gebogenen Stifts sollte die Biegung glatt und gratfrei sein und präzise Winkel aufweisen, um die Ausrichtung beim Einsetzen in die Buchse und die Koplanarität beim Löten zu gewährleisten.

Art des Lötbeins

Durchsteckmontage: Das Ende des gebogenen Stifts wird durch eine Durchgangsbohrung auf der Leiterplatte geführt und anschließend durch Wellenlöten oder manuelles Löten fixiert. Dies ist die sicherste Verbindungsmethode.

SMT-Anschluss (Oberflächenmontagetechnik): Weniger verbreitet sind auch gebogene Stiftleisten für die Oberflächenmontage. Ihre Lötpads befinden sich an der Unterseite des gebogenen Teils und werden mittels Reflow-Löten mit der Leiterplatte verbunden. Diese Bauform erfordert eine höhere Festigkeit der Anschlüsse und höhere Anforderungen an den Lötprozess.

6. Vorteile

☑ Geeignet für verschiedene Steckdosentypen, das Gerätedesign ist hochflexibel
☑ Die Anforderungen an die Schlüsselung können erfüllt werden
☑ Universelle Installationsmethode, geeignet für verschiedene Situationen

Zusammenfassung

Der gebogene Stiftabschnitt der 2,5-mm-Raster-Steckklemmenleiste ist eine ausgeklügelte und praktische Konstruktionslösung. Durch eine einfache 90-Grad-Biegung werden drei zentrale Probleme elegant gelöst: die optimale Anordnung des Platzes in elektronischen Geräten, die einfache Verdrahtung und die zuverlässige Verbindung. Bei der Auswahl sollten neben elektrischen Parametern wie Stromstärke und Spannung auch die Qualität der Stiftform, das Beschichtungsverfahren und die Kompatibilität mit den Leiterplatten-Pads berücksichtigt werden. All dies sind entscheidende Details für die Stabilität des Endprodukts.

7. AnwendungVonSteckbarer Klemmenblock

1. Bewegungssteuerung 2. Drehstromzähler 3. Mikrocomputer-Schutzvorrichtung 4. Elektrische Ausrüstung

5. Automatisierungsanlagen 6. Sicherheitsanlagen 7. IoT-Geräte

2,5 mm Rastermaß-Steckverbinder mit gebogenen Stiften finden breite Anwendung in verschiedenen elektronischen Geräten mit begrenztem Platzangebot, wie zum Beispiel:

Industriesteuerung: SPS, Frequenzumrichter, Servotreiber.

Kommunikationsausrüstung: Router, Switches, Basisstationsmodule.

Stromversorgungssystem: Stromzähler, Schutzrelais.

Instrumente und Messgeräte: Datensammler, Prüf- und Messgeräte.
