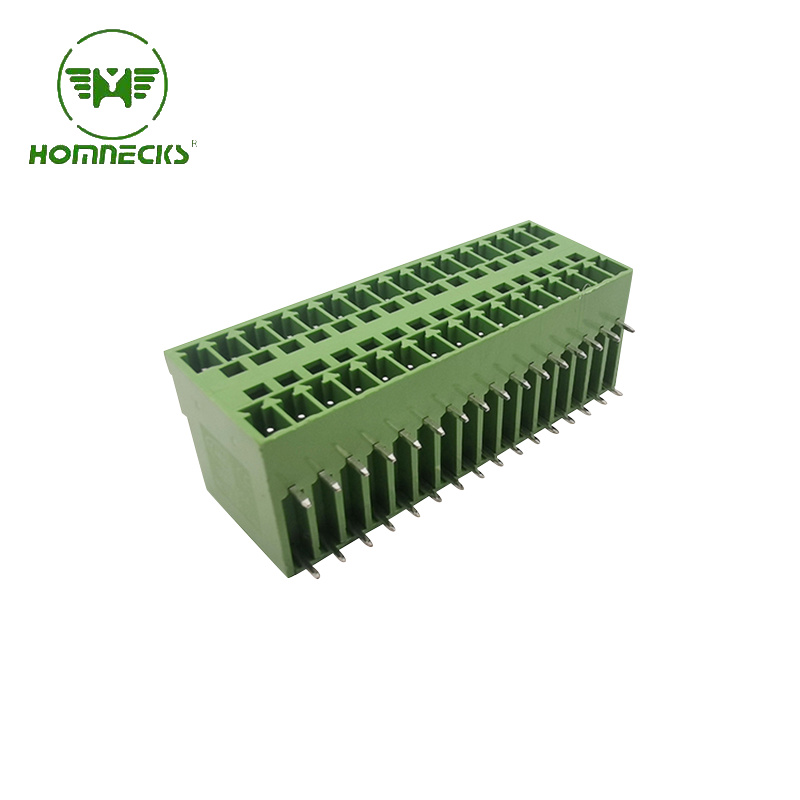

90-Grad Leiterplattensteckverbinder Sie werden häufig in Schaltschränken, Automatisierungsgeräten und kompakten Leiterplattenmodulen eingesetzt. Ihre rechtwinklige Bauweise spart Platz im Schaltschrank und standardisiert die interne Verdrahtung.
Die meisten Konstruktions- und Beschaffungsingenieure konzentrieren sich lediglich auf Stiftabstand, Strombelastbarkeit und Montageart. Nur wenige schenken den Materialien des Steckergehäuses genügend Beachtung.
Die Erfahrung bei der Fehlersuche im Feld zeigt, dass Materialfehler die meisten Langzeitausfälle von Steckern verursachen. Dazu gehören thermische Verformung, Dimensionslockerung, mangelhafte Isolierung und Sprödbruch unter Vibration.
Das Gehäusematerial bestimmt maßgeblich Hitzebeständigkeit, mechanische Stabilität, Feuchtigkeitsbeständigkeit und Lebensdauer. Die Wahl des falschen Materials führt zu sporadischen Verbindungsfehlern, Problemen beim Reflow-Löten und hohen Reklamationsquoten.
Dieser Leitfaden erläutert die vier gängigsten Materialien für 90-Grad-Leiterplattenstecker. Er enthält geprüfte Parametervergleiche, Vor- und Nachteile aus der Praxis sowie klare Auswahlregeln für industrielle Steuerungsprojekte.

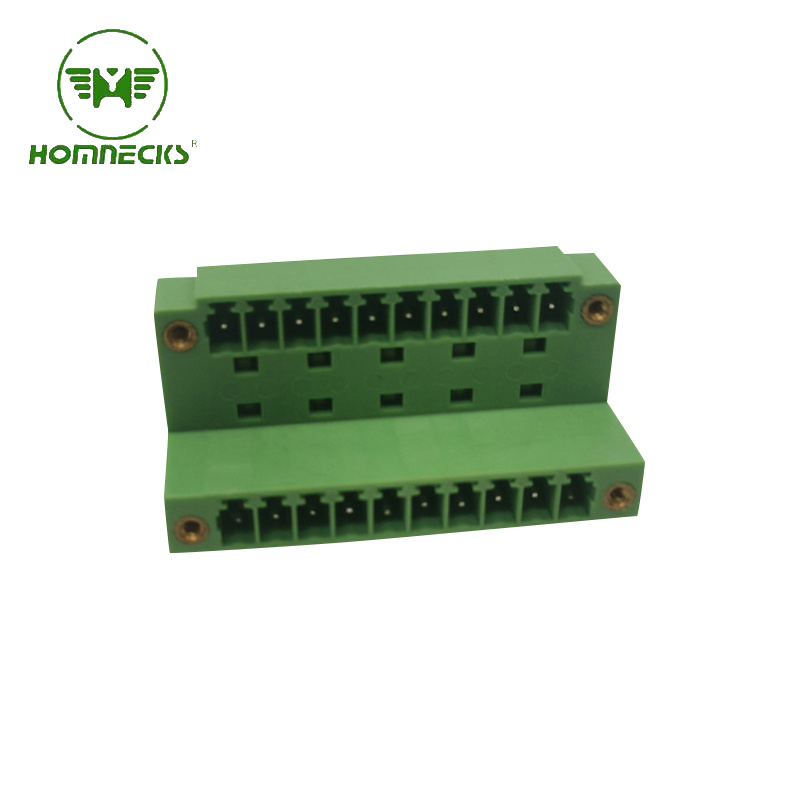

Rechtwinklige Leiterplattenstecker sind im Vergleich zu geraden Steckern besonderen Belastungen ausgesetzt.
Die 90-Grad-Konstruktion ist wiederholtem Drahtzug und seitlichen Vibrationen ausgesetzt. Die Biegeecke erzeugt bei Hochstrombetrieb Wärme. Auch SMT- und Wellenlötprozesse führen zu kurzzeitigen, hohen Temperaturen.
Minderwertige Materialien verformen sich nach dem Löten leicht. Dies führt zu Fehlausrichtungen der Pins und schlechten Verbindungen. In feuchten und staubigen Industriehallen verlieren ungeeignete Materialien schneller ihre Isolationsleistung und bergen so die Gefahr versteckter Kurzschlüsse.

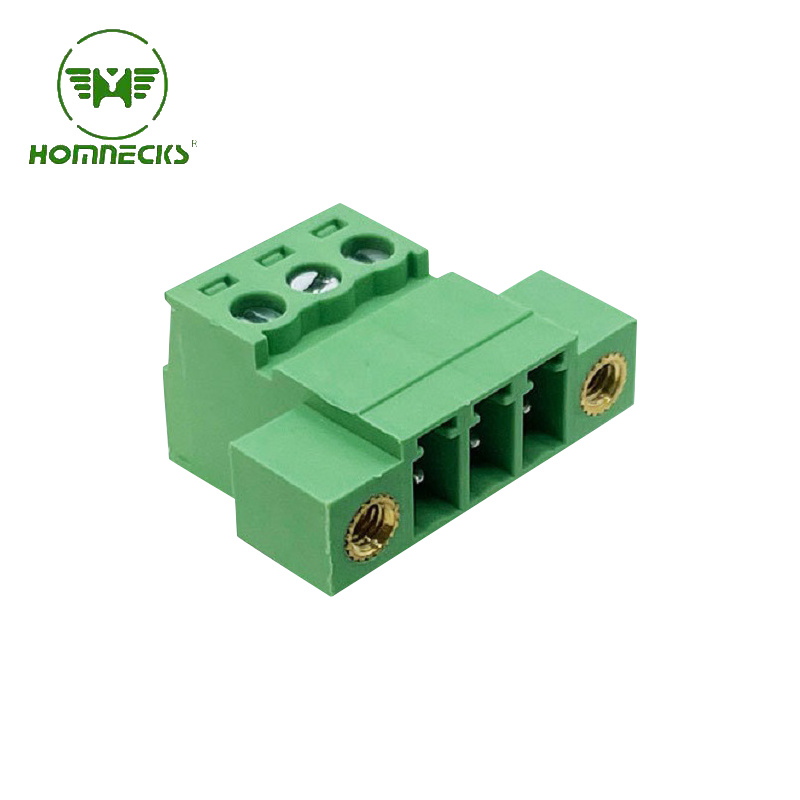

PA66, PBT, LCP und PA9T dominieren die industrielle Fertigung von 90°-Leiterplattensteckern. Die folgende Tabelle vergleicht wichtige industrielle Parameter auf Basis realer Lötprozesse und Betriebsdaten.
| Leistungsparameter | PA66 (Nylon 66) | PBT | LCP | PA9T |
|---|---|---|---|---|
| Dauerbetriebstemperatur | -40 °C bis 105 °C | -40 °C bis 120 °C | -55 °C bis 240 °C | -40 °C bis 150 °C |
| Reflow-Lötwiderstand | Max. 230 °C, leichtes Erweichen | Stabil bei 240 °C, geringe Schrumpfung | vollständig konform bis 260°C+ | Hohe Stabilität bei 250 °C |
| Feuchtigkeitsaufnahmerate | 1,0 %–3,0 % (hoch, leicht verformbar) | ≤0,1 % (ultraniedrig) | ≤0,02 % (vernachlässigbar) | ≤0,3 % (niedrig) |
| Vibrations- und Stoßfestigkeit | Ausgezeichnete Zähigkeit, rissbeständig | Gute Steifigkeit, etwas spröde | Hohe Steifigkeit, Verformungsbeständigkeit | Ausgewogene Zähigkeit und Steifigkeit |
| Flammschutzklasse | UL94 V-0 (Standard) | UL94 V-0 | UL94 V-0 hohe Güteklasse | UL94 V-0 |
| Relative Materialkosten | Niedrig | Medium | Hoch | Mittel-Hoch |
| Optimale industrielle Anwendung | Wellenlöten, kostengünstige Signalstecker | Allgemeine Industrie- und Automobilverbinder | SMT-Hochtemperatur-Präzisionsstecker | Hochzuverlässige Strom- und Signalstecker |
Diese vereinfachte Tabelle hilft Ingenieuren und Einkäufern, Materialien bei der Stücklistenprüfung schnell zu überprüfen und so Überdimensionierung oder unzureichende Leistung zu vermeiden.
| Material | Wichtige Feldprofis | Wichtige Feldkonditionen |
|---|---|---|
| PA66 | Niedrige Beschaffungskosten, hohe Zähigkeit, stoß- und biegefest, weit verbreitet für die Massenproduktion | Hohe Feuchtigkeitsaufnahme verursacht Dimensionsänderungen in feuchten Umgebungen; geringe Hochtemperaturbeständigkeit bei SMT-Reflow-Prozessen |
| PBT | Extrem geringe Wasseraufnahme, formstabil, gute Chemikalien- und UV-Beständigkeit, ausgewogenes Preis-Leistungs-Verhältnis | Bei starken Vibrationen leicht spröde; neigt nach längerem, wiederholtem Stopfen zu Rissen. |
| LCP | Extrem hohe Temperaturbeständigkeit, keine Verformung nach dem Reflow-Löten, ultrastabile Isolation, beste Präzisionshaftung | Hohe Materialkosten, strenge Anforderungen an den Formgebungsprozess, nicht kosteneffektiv für gewöhnliche Niedrigleistungsschaltungen |
| PA9T | Hohe Hitzebeständigkeit, geringe Feuchtigkeitsaufnahme, ausgezeichnete Vibrationsfestigkeit, stabil für Leistungs- und Signalkreise. | Höherer Preis als PA66 und PBT, hauptsächlich verwendet für industrielle Anlagen im mittleren bis oberen Preissegment. |

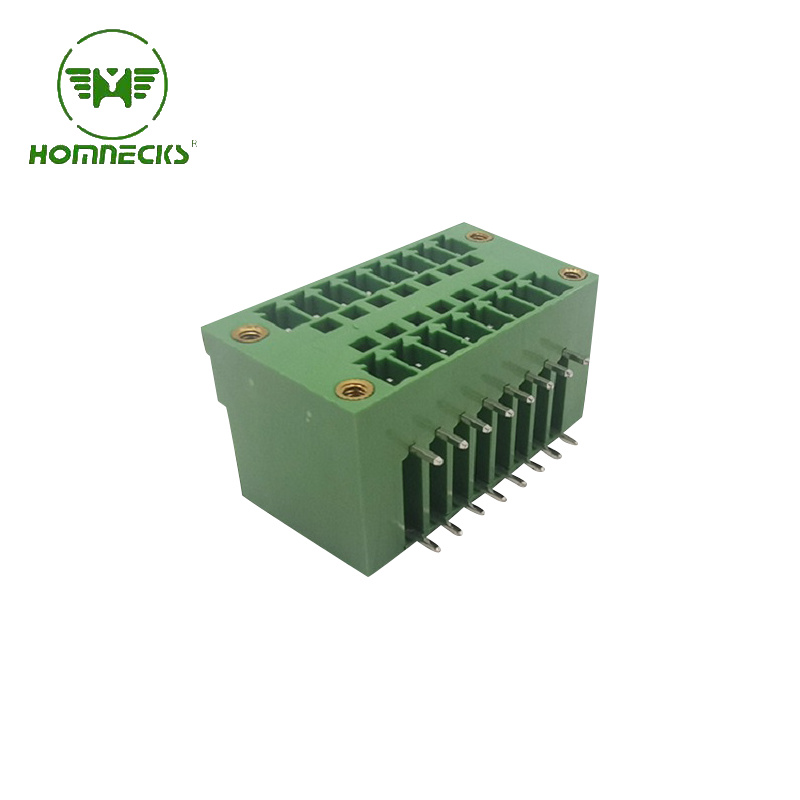

Für die Massenproduktion im Wellenlötverfahren sind PA66 und PBT voll geeignet. Sie bieten ein ausgewogenes Verhältnis zwischen Kosten und grundlegender Hitzebeständigkeit.
Beim SMT-Reflow-Löten mit einer Hochtemperaturbelastung von 260 °C verhindern nur LCP und PA9T Gehäuseverformungen und Pin-Versatz. PA66 erweicht und führt zu Montagefehlern.
In feuchten Werkstattumgebungen ist reines PA66 ungeeignet. Aufgrund seiner hohen Wasseraufnahme verändert sich die Steckergröße, was zu lockerem Zusammenstecken und schlechtem Kontakt führt.
Bei vibrationsanfälligen Geräten wie Motorsteuerschränken werden PA66 oder PA9T bevorzugt. Ihre Zähigkeit verhindert Gehäuserisse.
Für Hochtemperatur-Industrieschränke werden PBT, PA9T oder LCP verwendet, um der thermischen Alterung zu widerstehen.
Für gewöhnliche Niedrigstrom-Signalschaltungen werden aus Kostengründen PA66 oder PBT verwendet.
Hochstrom-Leistungsschaltungen und hochpräzise Signalerfassungsschaltungen erfordern PA9T oder LCP. Stabile Isolation und gleichbleibende Abmessungen vermeiden Driftfehler.
Die meisten Verformungsprobleme entstehen durch unpassende Gehäusematerialien. Standard-PA66 ist nicht temperaturbeständig bis 260 °C beim Reflow-Löten. Es erweicht und schrumpft nach dem Erhitzen, was zu Fehlausrichtungen der Pins und schlechten Steckverbindungen führt. Verwenden Sie für SMT-Prozesse daher immer LCP- oder PA9T-Materialien, um Verformungen nach dem Löten zu vermeiden.
PBT ist die optimale Lösung für die meisten konventionellen Projekte. Es zeichnet sich durch extrem geringe Feuchtigkeitsaufnahme, Formstabilität und hohe Hitzebeständigkeit aus. Im Gegensatz zu PA66, das in feuchter Umgebung Verformungen aufweist, benötigt es nicht die hohen Kosten von LCP-Materialien und eignet sich perfekt für die Serienfertigung von Schaltschränken mit Signal- und Niedrigleistungsschaltungen.
Nein. LCP ist nur für Reflow-Löten bei extrem hohen Temperaturen und für hochpräzise Anlagen mit strengen Anforderungen an die Dimensionsstabilität zwingend erforderlich. Für reguläre Hochtemperaturanwendungen unter 150 °C bietet PA9T ausreichende Hitze- und Vibrationsbeständigkeit zu geringeren Kosten. Ingenieure können die Materialien entsprechend den tatsächlichen Prozess- und Umgebungsanforderungen auswählen, um Materialverschwendung durch Überdimensionierung zu vermeiden.
